20250311

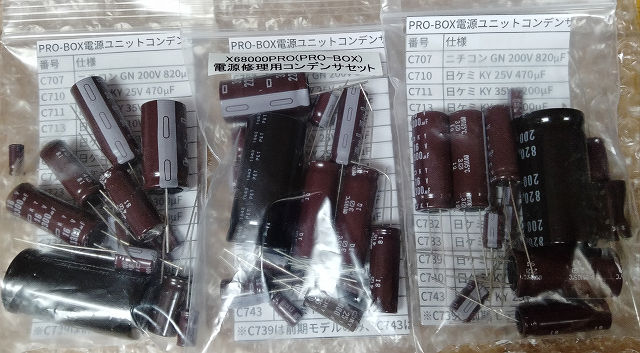

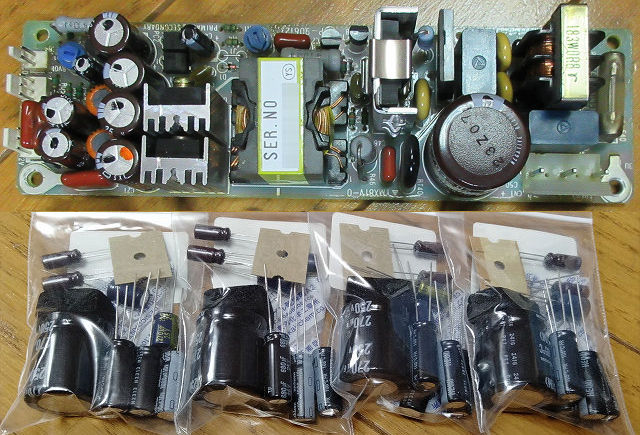

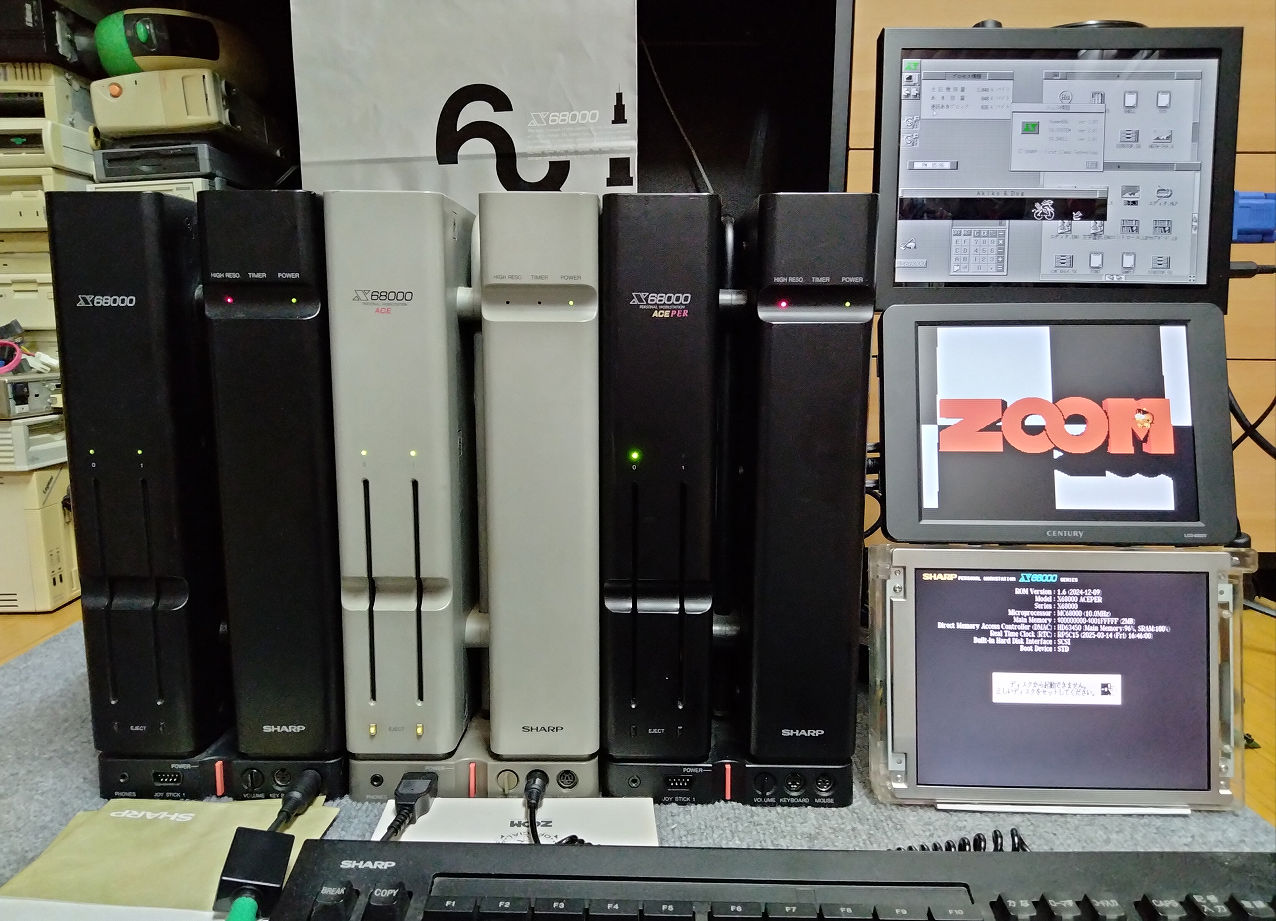

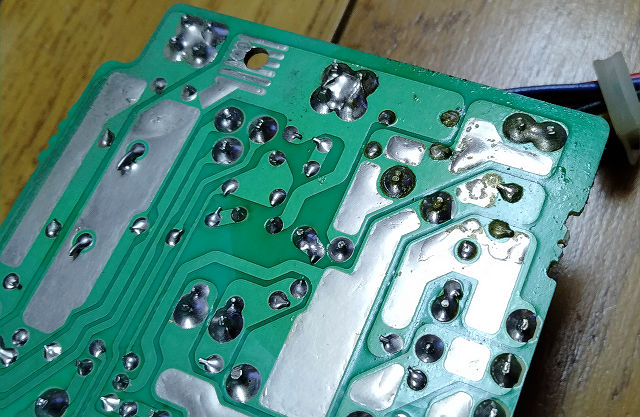

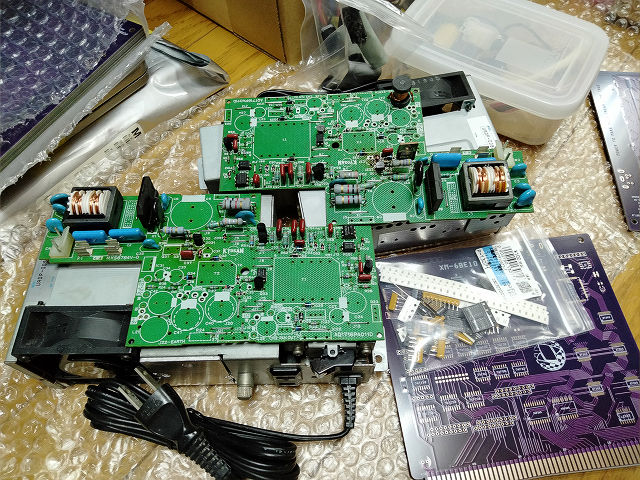

コッチで書いたように5インチFDDのメンテでも するかぁ～ってことで電源用のコンデンサを手配して今日4台分届く（3台しか無いけどロット縛り）
・・・んが、うちにあるのは3台とも電源もFDDも問題無いんだよね
すこぶる元気で直ぐ弄る必要無くね？・・・な感じでやる気が一気に失せたからドライブもコンデンサも全部片づけた（ぉ
交換しとくに越したことはないんだろうけどねぇ
初代～XVIのコントロール基板のコンデンサも言うほど抜けてないのよね、実際
稀に漏れてる事があるから全部変えたくなる気持ちもわかるけど・・（確実ではある
売り物じゃなきゃ気分次第でいいよね（いいのかｗ


20250305

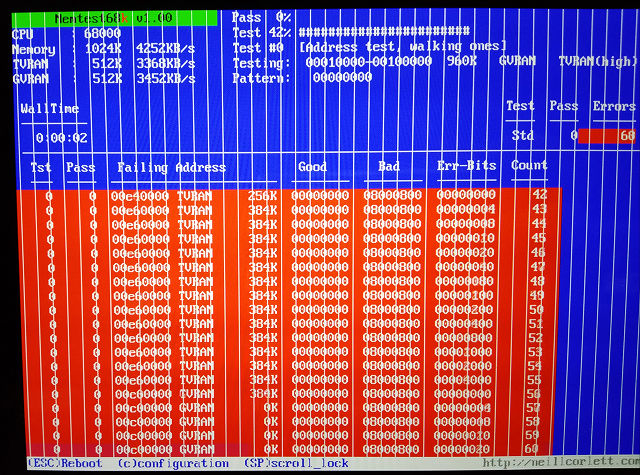

TVRAM＆GVRAMエラー出てた初代、その後しばらく置いて再度電源入れると「ディスクを入れて・・」白帯の状態で放置すると、だんだん画面 がブレて映らなくなることに気づいた

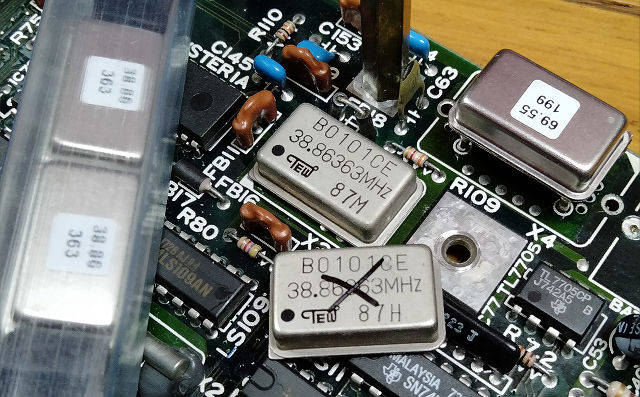

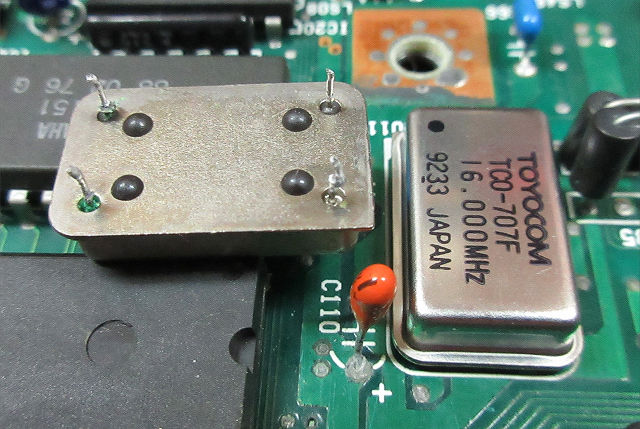

ん？と思い38MHzのオシレータを触ると他に比べて少し熱い・・・なるほど？
エアーダスターで直接冷やすと正常に映ることを確認ｗ
結果、映らなかったのは一度も変えたことがなかった38MHzが虫の息だったのが原因
一先ず新品に交換して映るのは改善したけど、RAMエラーは出てるから・・・一旦そっ閉じ（ぇ


20250304

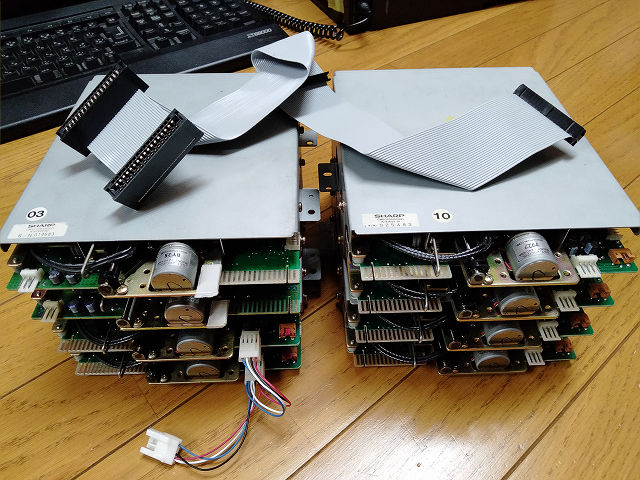

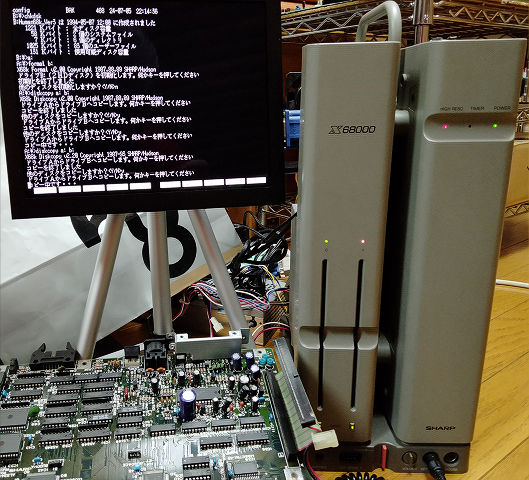

68のFDD、8台中6台生還
初代6、ACE系2で初代だけ全部生き返ったｗ
ACE系は元々1台は入手時から68本体に載せて起動すると立ち上がらなくなるダメなヤツで、もう一台はヘッドの横に出てる枝が折れて る、てか不注意で折った（ぉ
ダメなのから上ヘッドだけ移植して試してたんだけど、formatやchkdskは通るけど、どう頑張ってもdiskcopyのベリファイで内輪 側がCRCエラー出るorz
無駄に時間も掛かるし気力も尽きたので一旦諦める
FDD載ってたジャンク初代本体どうすっかなぁ・・・あまりやる気が出ないから出るまで放置かなｗ
さて、なにするかな
【追記】
TVRAM＆GVRAMエラー出てた初代、結局上記事書き後にFDD付けて起動したら直ぐに画面が消えるほど症状が悪くなった（汗
結局悪いのはV-RAM基板ではなくメイン基板と判明したから、仕方がないので余ってた詳細不明（覚えてない）のメイン基板に置き換えたら 普通に動いてラッキー

電池周りはそれなりにきれいでオシレータとTL7705変えた形跡がある・・・
TL7705のロットが私が過去購入したのと同じだから多分自分で変えたとは思うのだが、なんで放置してたか覚えがないｗ
電源も直したのがあるから、とりあえずもう1台動くのが増えた
しばらく様子見で遊ばないとね
あ、黒が1台少ないから黒に置き換えようかな


20250301
ワァォ！豪快ｗ
昔テキストVRAM壊れててジャンクカウントして放置してた初代くん、ちょっと必要になって立ち上げたら症状酷くなってた（汗
TVRAMは一部、GVRAMはほぼエラー出てるからRAM以外のとこかしら？
とりま初代本体が必要だったのはFDD修理して動作確認で使いたかっただけだから現状事足りるのだがｗ
なので本体の修理は後回し（ぇ
FDDは一先ず2基正常に直ったのだけど、初代のFDDは専用でACE以降（未確認PROとCompact除く）やFDX68では使えない （クランプできない）からちょっと不便
（補足：FDX68の場合、初代のFDD単体との組み合わせでは使えないという意味です）
因みに初代FDDは背面イジェクトスイッチでディスクを強制排出する機構が付いていて、それ用のコネクタ（各ドライブ4ピン）を接続して初代に繋 ぐと動かせる仕様
4ピンコネクタの配線的には通常1-2、3-4と繋がっていて、イジェクトスイッチを押すと1-3、2-4になって排出される
ここで、じゃぁ1-2、3-4をショートさせとけば背面イジェクト無しでACE以降でも使えるんじゃね？と思うところだけど、残念ながら使 えないｗ
なんとかACE以降でも簡単に使えないかなぁ？と思っているけどどうだろう？
汎用で使えると補修パーツとして便利なんだけどねぇ
【追記】
簡単に使えた（ぉ

初代のFDDの電源コネクタは4ピン仕様で右から1=Vcc1(+5V）、2=GND、3=Vcc2(+5V)、4=Vcc3(+12V）になっ てる
※ACE以降（未確認PROとCompact除く、以下同意）のFDDは3ピ ン仕様で右から1=Vcc1(+5V）、2=GND、3=Vcc3(+12V)
一般的には3ピンはLOW（GND）だけど、初代のドライブはHIGHにする必要がある、と
結論として、電源ケーブルを適宜製作し、イジェクトスイッチ用のコネクタを追記前に書いたように1-2、3-4をそれぞれショートすればACE以 降のドライブと同じようにディスクをクランプして使うことが可能でした・・・簡単だったねｗ
XVIとFDX68で問題なく使えることを確認した
んが、ACE以降のドライブとは電源コネクタとFDコネクタの位置が左右異なる（FDコネクタは裏表も逆）から配線を製作したり工夫しないといけ ないのと、3ピンがVcc2(+5V)なので、間違えて他（一般のFDD等）と使い廻ししないように注意が必要
因みに詳しくは調べてないけど、3ピンにGND入れてもドライブが壊れることはない（各人で要確認を）
ともあれ、汎用ドライブとして使えることが分かったから・・・メンドイけどあと残り4台直すことにしよう（動けばラッキーｗ）


20250226

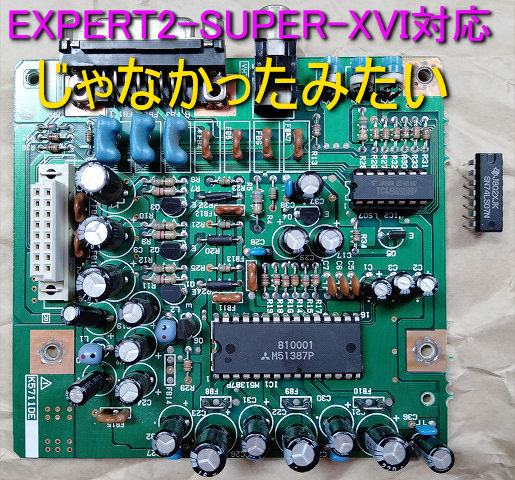

EXPERT2～XVIまで使えるRGB基板を探すために押し入れやタワー型本体ほぼバラしたけど見つからずorz

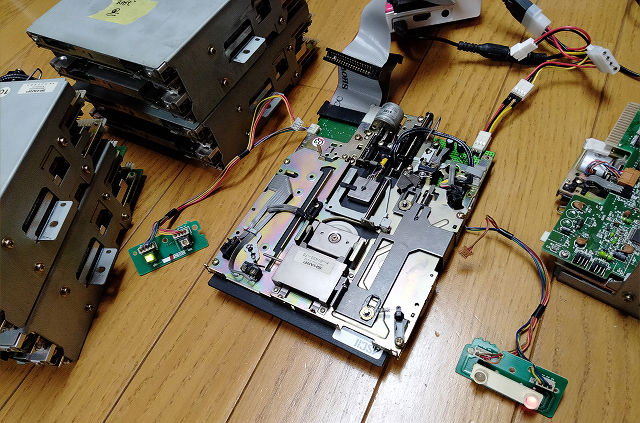

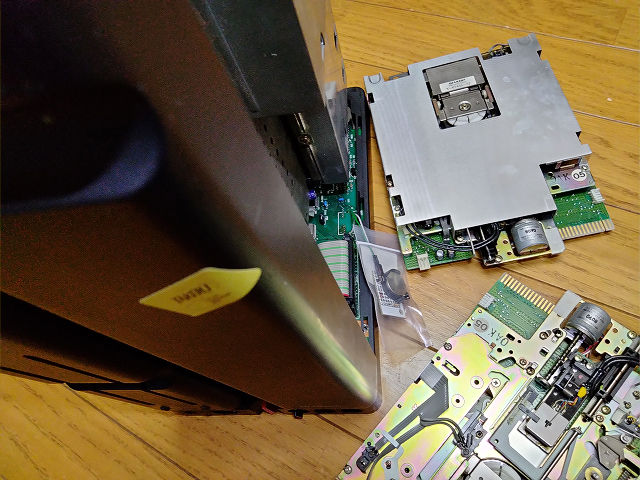

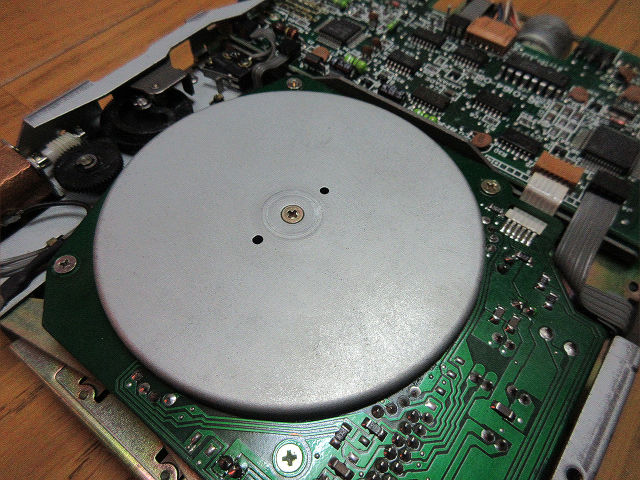

一旦諦めて考えることにして、バラした序に初代とACEのジャンクからFDDを取り出してメンテでもしようかなぁ、と

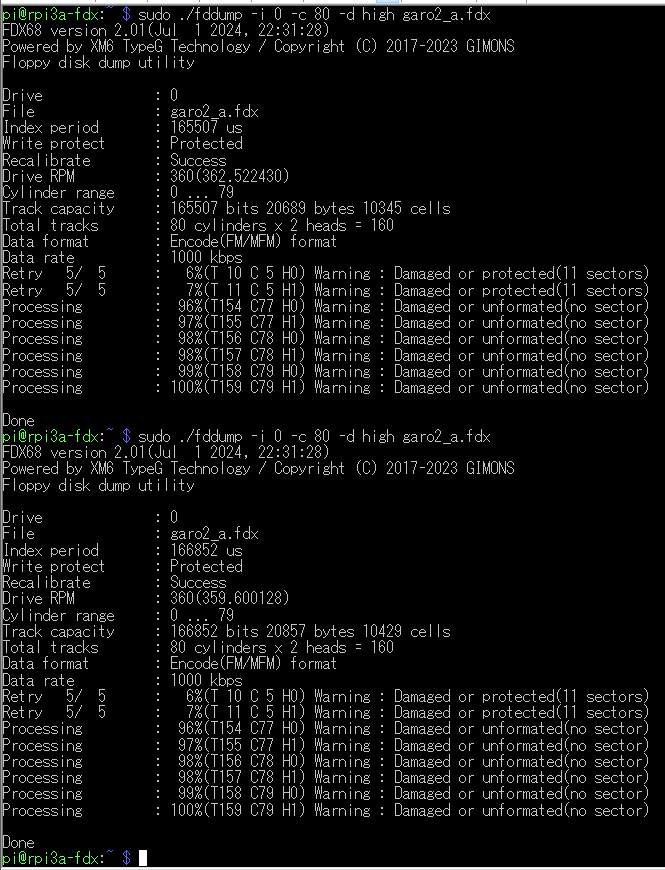

イチイチ本体に取り付けたり取り外したりするのはメンドイからFDX68で
ディスクフォーマットで全域移動だと時間掛かるからfdinfoを使用
グリスが固まったりして動きが悪くなるのは周知の通りだけど、一見正常に動いてるように見えて稀にフォーマットが完了しないなどの症状もあったり する

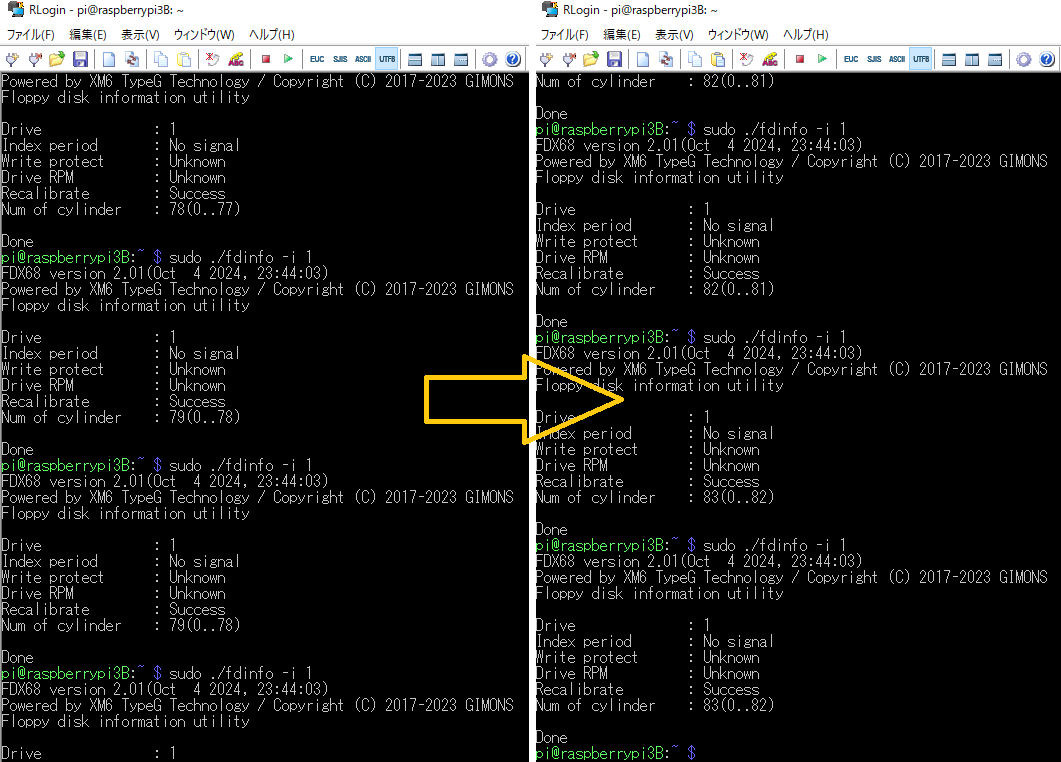

今回偶々出てきたのだけど、fdinfoで確認すると何度動かしてもシリンダが78or79（通常フォーマットできるかできないかギリギリの位 置）までしか動かないドライブが
どこが悪いのか色々試行錯誤した結果、ようやく83まで進めるようになったｗ

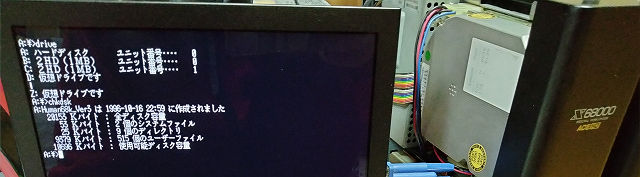

で、折角2ドライブ直ったので去年12月22日に書いたFDD無しの030へ取り付けて完全体にした
・・・ACEより030優位だよね、やっぱり
何度か動かしてモーター酷使してしまうけど、ヘッドが正常に動いているか確認するには最適なツールなので、実機を愛するユーザーさんにはお勧めで す


20250224

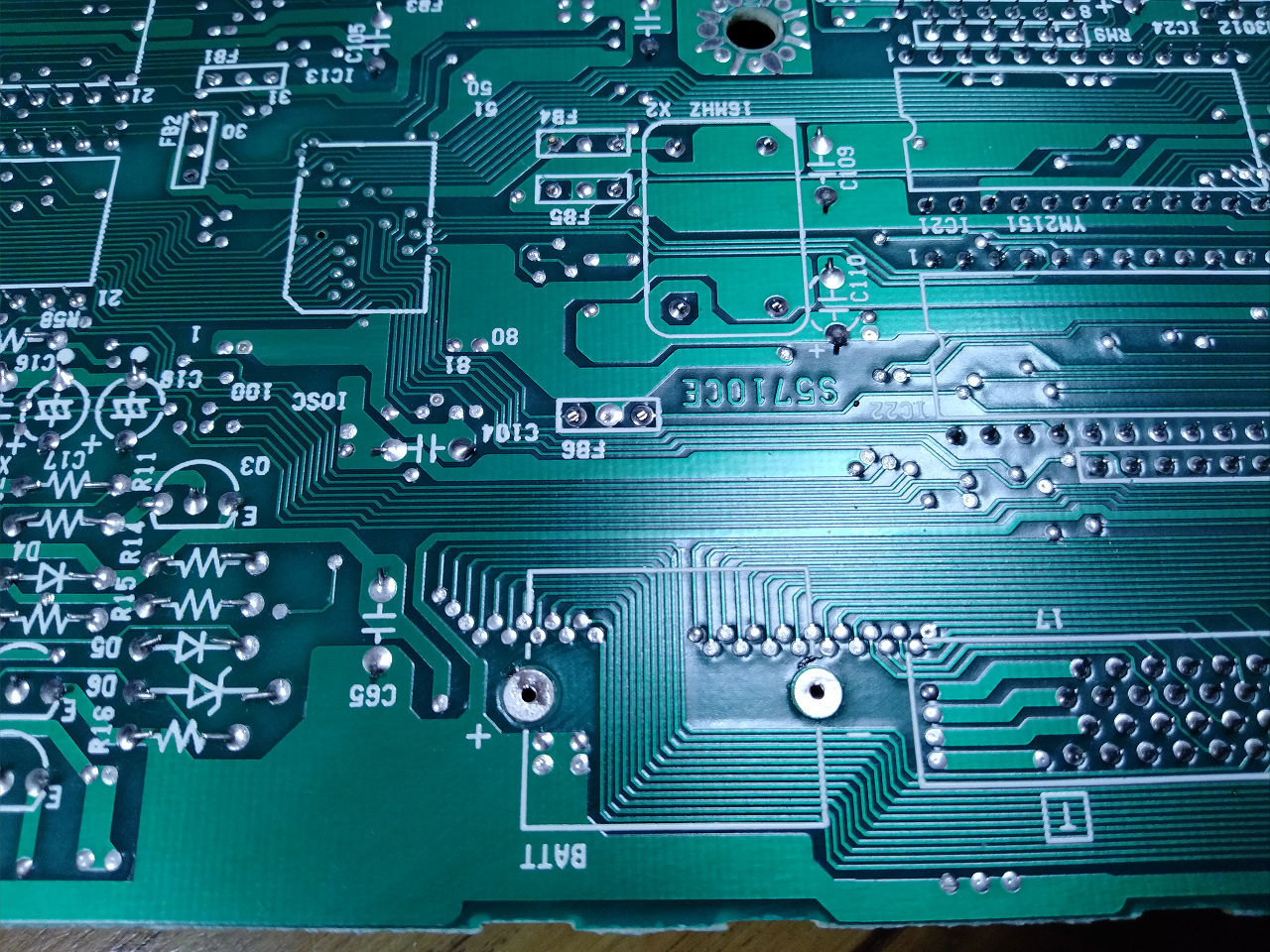

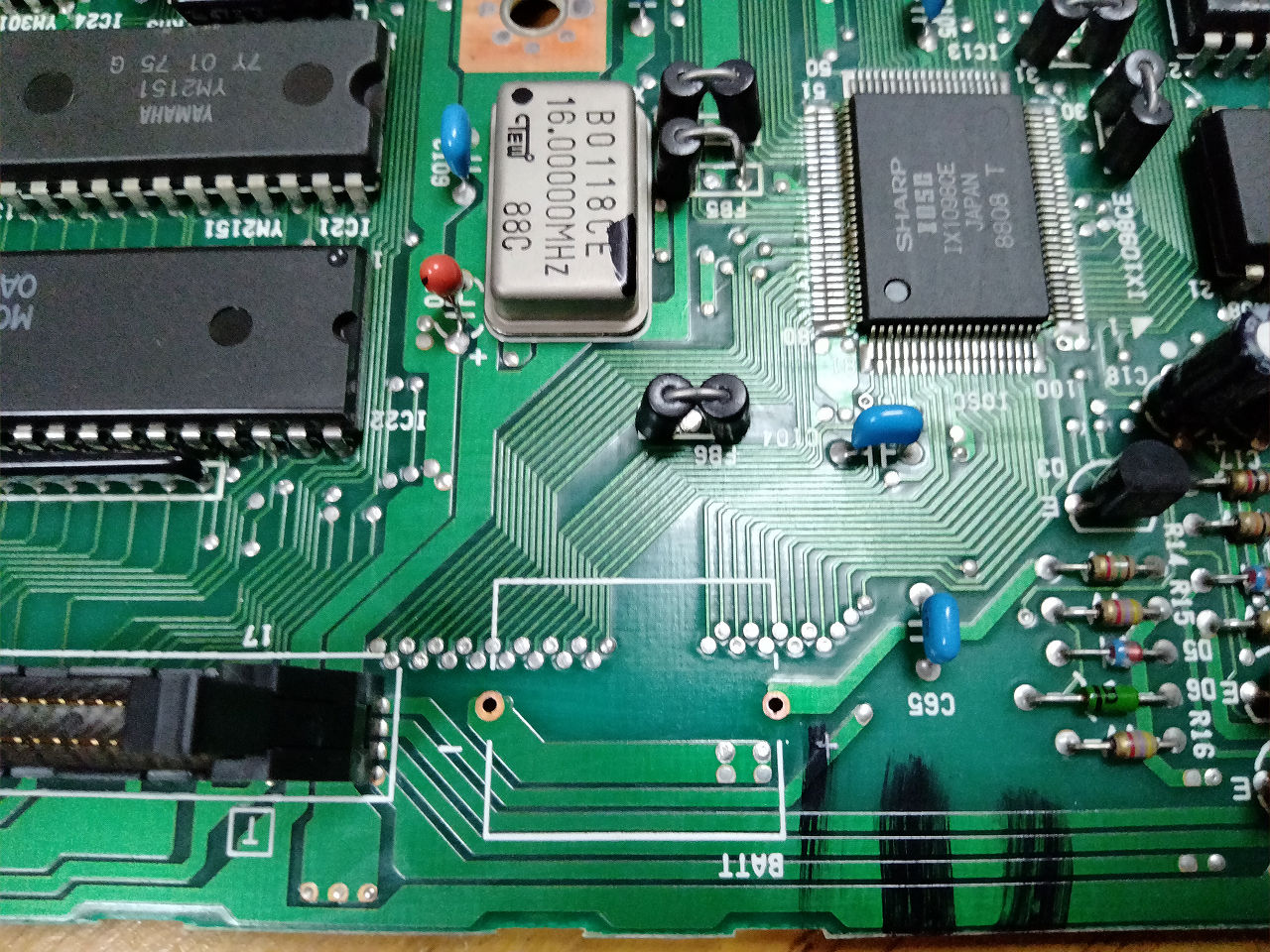

所持してるACEの中で無傷のコントロール基板が2台分あるんだけど、その内1台の表裏
もう一台は普通に時代を思わせる古さ加減があるが、上記写真のはメッチャ綺麗（マジックは製造時に付けたのだろうと思われる）
35年以上経った今ではニッカド電池の液漏れに侵されて無傷の物が少ない中で、今でもピカピカなのはそうそう無いんではなかろうか
因みに怠け者なので電池のとこだけ洗浄剤付けて綿棒で拭いたけどそれ以外は一度も掃除していないｗ（ぉ

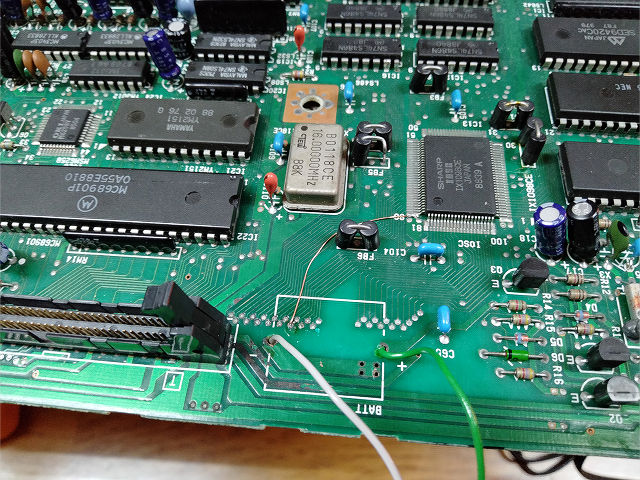

今日ACEのニッカド電池全部取ったんだけど、久々にキレイなの見たわ


20250223

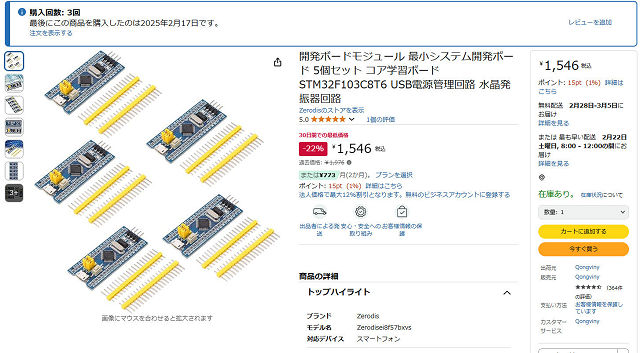

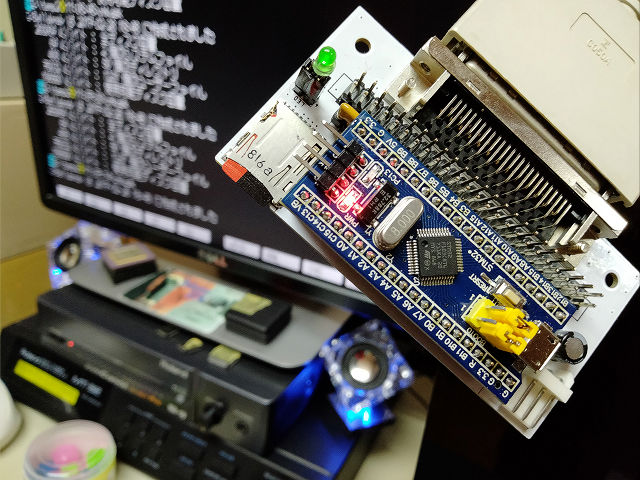

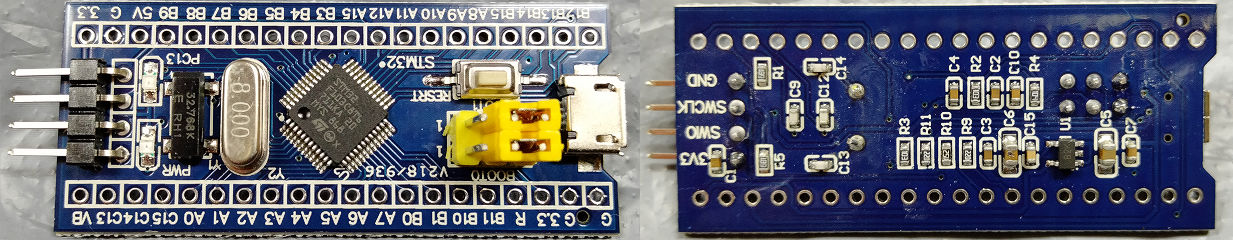

去年末に書いて今年1月中旬頃残りの1個が売り切れたSTM32ボード、今月17日に何気に見たら在庫追加されて更に安くなっていたｗ
単価310円以下で大変良き、てことで（？）3回目のガチャ（ぉ

2回目はHangshun Chips Companyってとこのヤツだったけど、新たに追加されたものはamazonの紹介写真と同じっぽいもので1回目と同じST刻印（5個共全部）

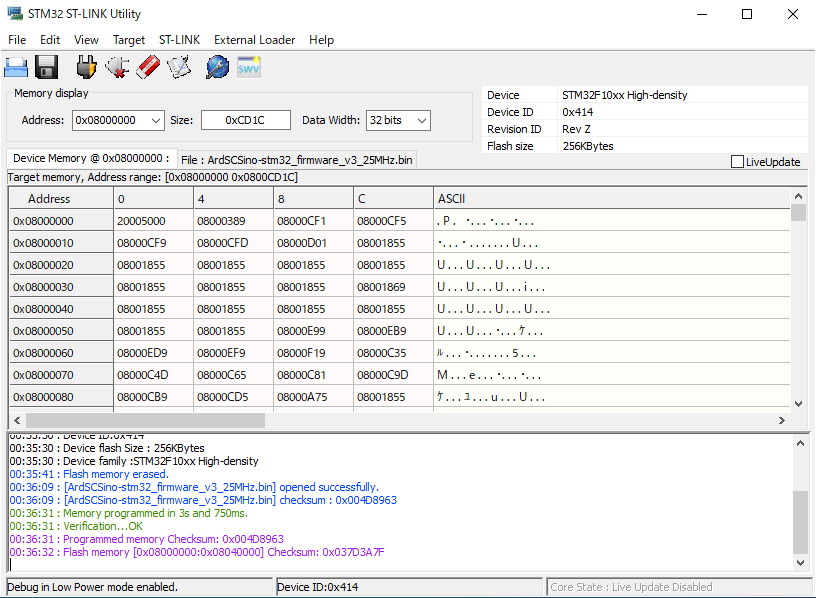

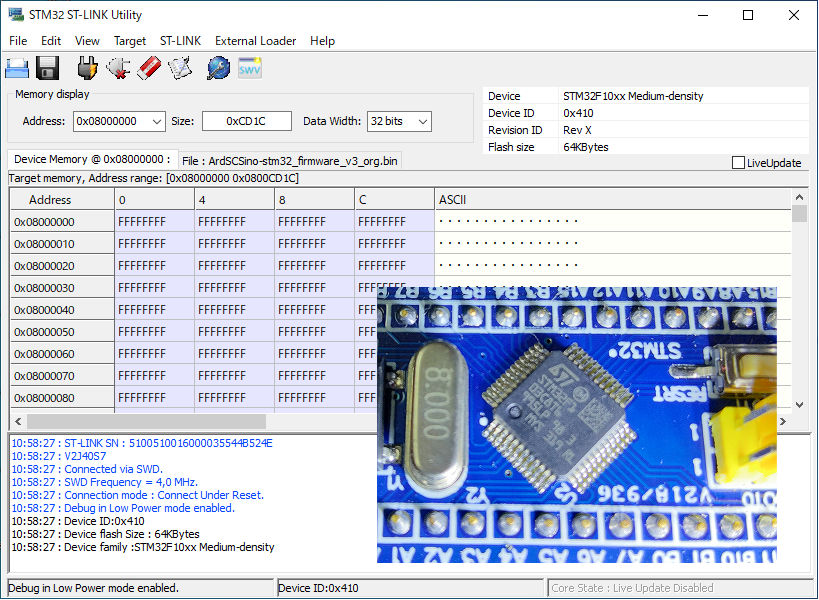

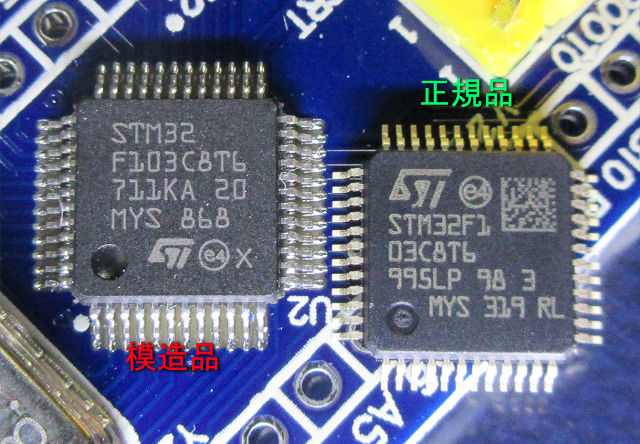

んが、刻印が全体的に少し小さい感じ＆ST-LINKで容量が256KByteでIDが0x414と表示されるので偽物確定（cubeIDE では使えないらしい）ですねｗ
因みに1回目と2回目は128KByteでID0x410表記だった（本物とは断言できないがｗ）
少し調べてみると、過去に同じ容量＋ID表示で 動かない人も いるっぽいけど、内容的に0x410なヤツで私も経験したようなノイズでデータ化けしているだけでは？と推測される
さて結果は？（ここで一旦確認作業開始・・）

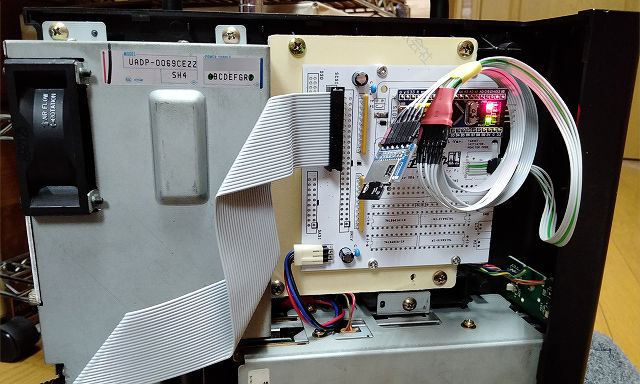

ピンをはんだ付けして自作基板に取り付け、普段使いのXVIで読み書き繰り返して数時間経ってますが問題無さそうな感じですね
設定は前回と同じで全く問題ありませんでした
な感じで、0x414なヤツでもArdSCSinoだけで考えれば使える、という事に
重要なのはSDアクセス25MHzとBluepillからSDスロット間にノイズ対策でフェライトビーズ挟むってことかな
これで動作が怪しい場合は使用する本体にも何等か原因があるかもしれないし個体差も多少はあるかもなので調整が必要、と
完全粗悪品（ブートローダー書き込みできない等）でなければ偽物でもよっぽど大丈夫かな？
他のHDDとか使って総合的に色々試しつつとかして確認が大事という事で
とりま結果オーライｗ
【追記】
そういえばSUPERや純正SCSIボード(CZ-6BS1）等はSCSIROMのバージョンが低くてエラーが出やすいから、XM6 ユーティリティから抽出したSCSIROMやIPLROM1.6のSCSIROMを適用したほうが良いです
直したSUPERにArdSCSino付けようとして気が付いた（ぉ
SASI機も1.6にアップしておいたほうが安心かも

20250222
お、これはXVIやSUPERの保守品として使えるだけではなくACE、EXPERT(2)をSUPER相当にグレードアップできる優れものだ
特にACEのコントロール基板はニッカドの呪いがあるから所持している人にはお勧め
ただし、全SASI機種でSCSI基板に変更orSASI基板改造が必要、SCSI利用するためにIPLROMの追加が必要、ACEは内蔵1M増 設必須（IPLROM弄るorSRAMで変更すればだけどグレードダウンは意味がない）となる
一緒に出てるEXPERTのコントロール基板もACE使ってる人は交換するだけでニッカドの呪いを避けられるから超お勧めｗ
【追記】

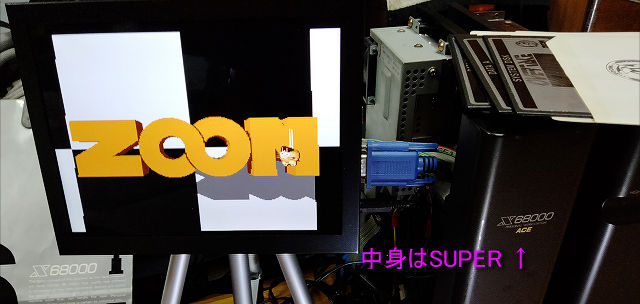

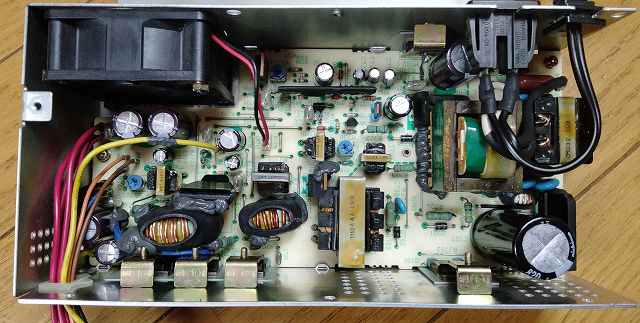

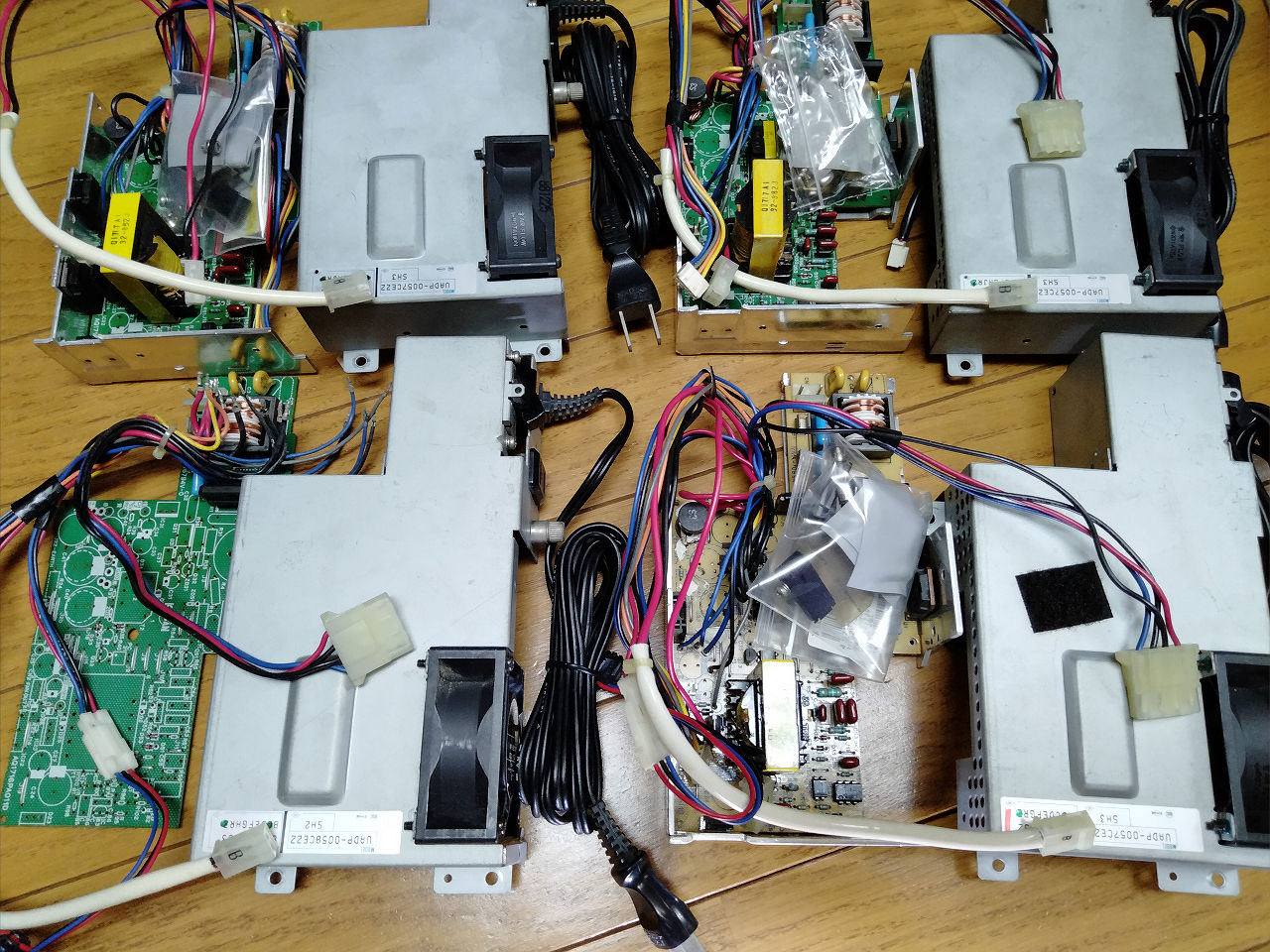

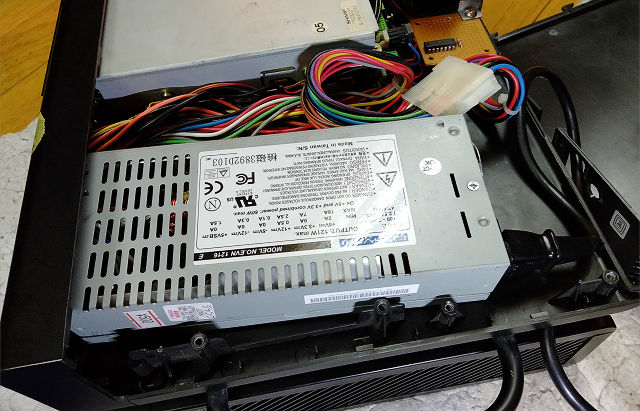

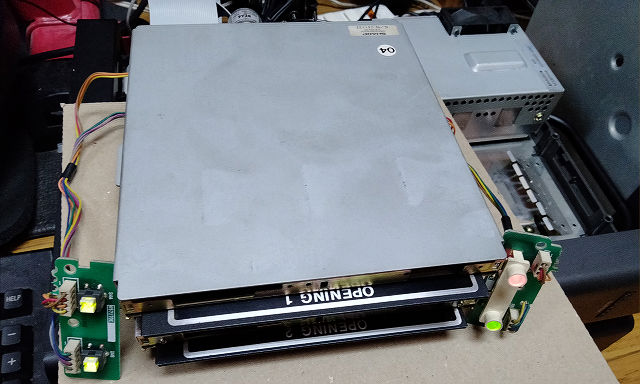

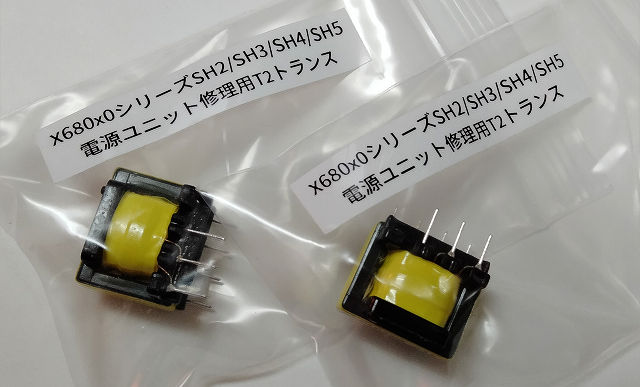

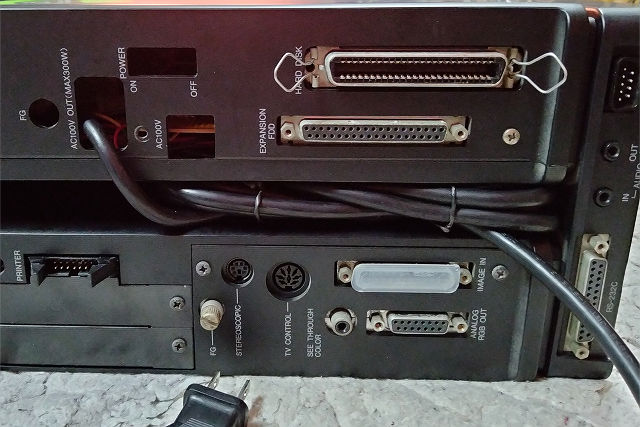

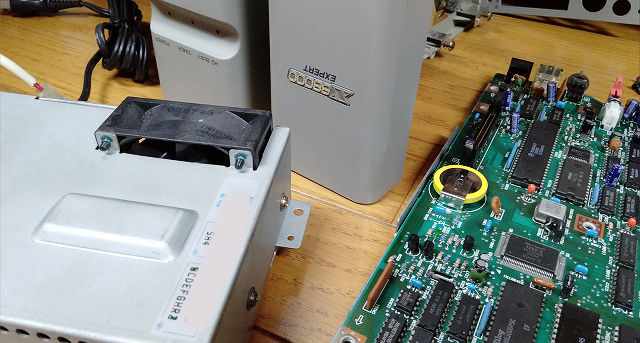

直ったSUPER、そういえばバラバラの組み合わせで電源も無かったから急遽余ってたジャンクSH2電源をSH4仕様に直してエイジングも兼ねて オーバーテイクのオープニングず～っと動かしを
過去にACE+SUPER組み合わせたのとガワ入れ替えないとだな
序にRGB基板がどっかに潜んでないか捜索しつつ、普段使わない初代とACEに取り付けたニッカド電池を一度全て取り外そうかと計画中ｗ
折角直したのに放置してまた液漏れで壊れたら惨めすぎる・・・と今日ふと思った


20250219
ADPCMが鳴らなかったSUPERのコントロール基板、原因判明
この基板は元々動作品として基板単体で仕入れたものだったけど、前述の通りの結果で、初見で写真左下のC242が液漏れして足が腐って折れてたの は確認できていた
一先ずそこだけ交換（直接関係はないがｗ）してもADPCMは鳴らない事を再確認し、FM音源が正常に鳴ってるからMC3403は2個共生きてる かなぁと判断

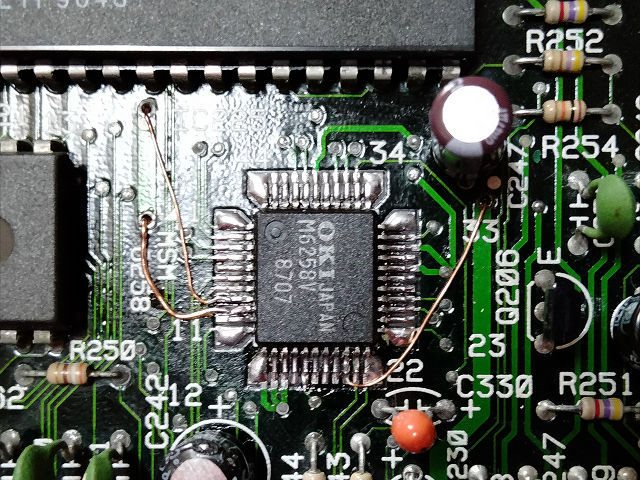

音が小さいとかではなく全く聞こえないので、M6258Vの足を一本づつ通電確認したところ、写真の3か所配線したピンがチップ下でパターンが切 れていたらしいｗ
C242の液がチップ下に入り込んで腐食して切れたと推測されるので、一度チップを剥がして掃除して付け直しを
3か所ともPEDECへ繋がってて、配線長くなりそうだから適当なホールから通してM6258Vの裏へ配線し、無事ADPCMが正常に鳴るように なった
できればチップ剥がした際に修正できれば隠せて最高なんだけど、ちょっと心もとなかったので安心優先で
この後ヘッドフォンの左が出なかったのを確認したけどこっちはコンデンサ交換だけで直った
な感じで、部品取り用だったSUPERがまた一台動くようになったんだけど、問題はRGB基板だよな～（今はXVIのを拝借ｗ）

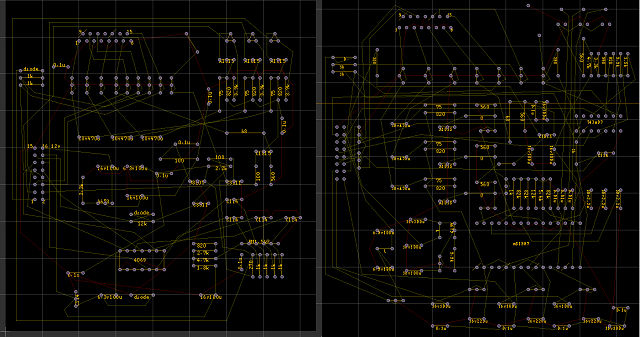

今後出物を待つか、新規で作るか、ACEのヤツを弄って使えないか検討するか・・・
悩む


20250217

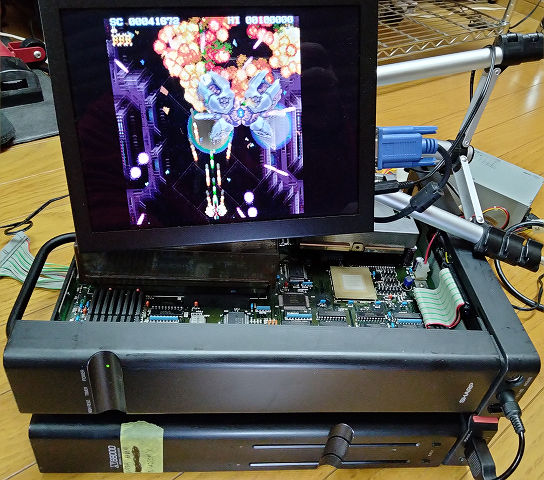

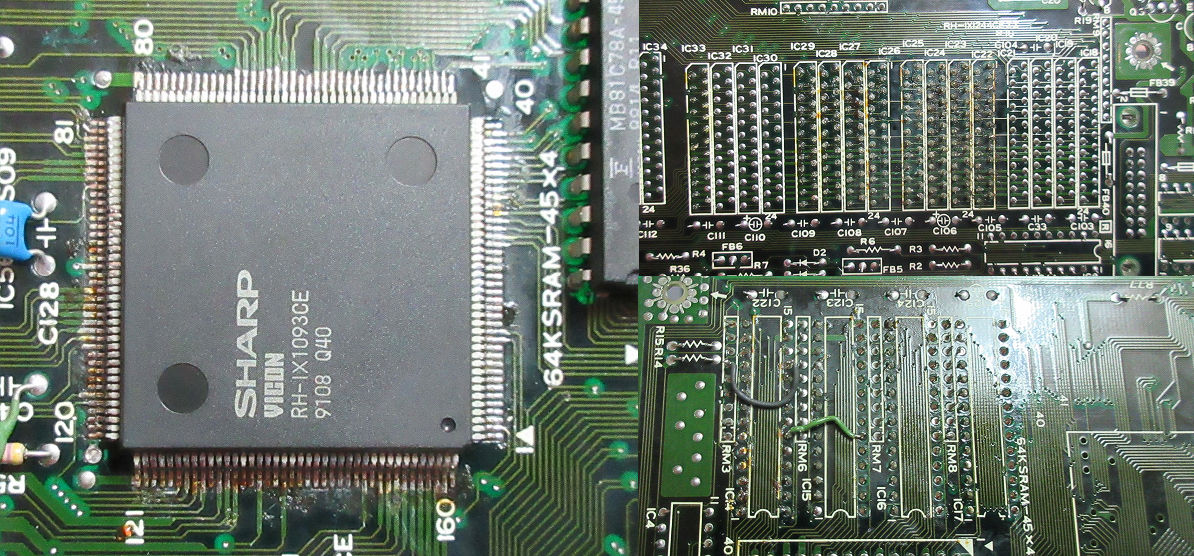

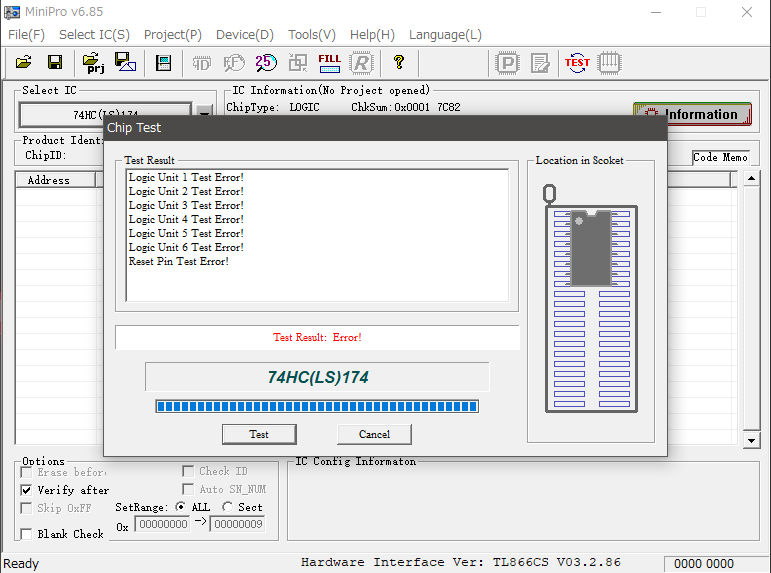

一か月前に修理しようかと出していた部品取り用だったSUPERくん、カスタムチップ、オシレータ、テキストVRAM、トランジスタ等交換して起 動できるとこまでできた
まだコントロール基板のADPCM鳴らないのは弄ってないけど、多分直る・・・かな？
それよりも、完成品にするためにもっと重要な問題が発覚した

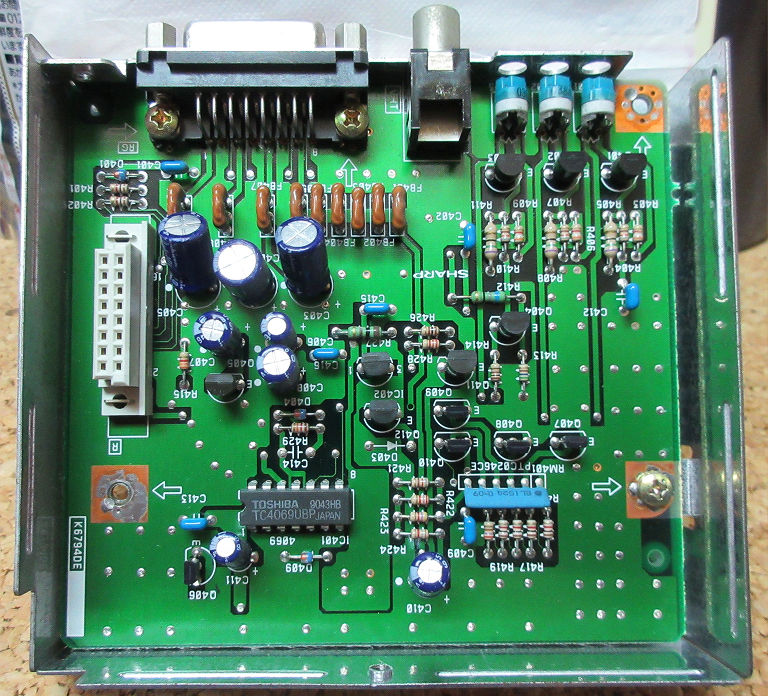

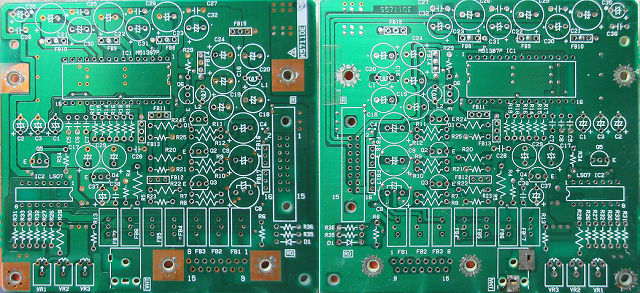

今まで特に気にしていなかったアナログRGB基板・・これ、ACEのはSUPERやXVIだと表示できないのね（汗
過去幾つか修理してきたけどRGB基板を置き換えてとかやったこと無かったのか、運が良かったのか・・
パワーLEDの動作もFDアクセスも正常で超連射68kの音が軽快になってて起動できてるのに画面だけが出ず、完全に？？？状態に
最終的にRGB基板がオカシイのだろうとの結論になってようやく気が付いたｗ
逆にACEでSUPERのRGB基板使えなかったっけかなぁ？
RGB基板の在庫が無いと完成できないので・・・作・・メンドイなぁ・・・困ったぞ



20250211
イカゲームグッズ新たにゲットしてきた（＋お土産）
キーボードマウスセットも欲しかったけどハングルだから止めてもうた
左上のキーホルダーは金海の免税店で普通に買えるから簡単に入手できるかな
普通のコンギは8個入って$20A91800（約200円）なので気楽に遊べる
外は日本（中部）より若干寒い（ちな行った時が寒波で一番寒かったｗ）が屋内はTシャツでokだから・・・自室がクソ寒いぞ～（震
話は変わってなんか行ってる間にまた似せた物が出るらしいね
普通に考えれば後継機でもなんでもなく、使用レベルでも同人さんが作ってる物の方が断然良いと思うんだけども
実機持ってない人向けにはいいのかなぁとは思うけど、表向きには版権通らない＆プロテクト物は遊んではいけなくて「容だけ」で満足はしたくない なぁというのが正直なところ（あくまで私の68環境に依存した見解）
・・・miniシリーズって色々出てるけど継続して使ってる人ってそんなにいないよね？
高いお金払ってその程度にならなければいいけど
てか金額的に実機のほうが・・・まぁ十人十色か


20250123
イカゲーム2のグッズをお土産で貰った・・・てか年末年始イベントで買っといてもらったｗ
ぬいぐるみはポップアップストアで、コンギはGS（コンビニ）で
ぬいぐるみ可愛いから全種買っといてもらえばとちょっと後悔・・・
コンギは昔の韓国少女の遊びだけどやってみるとメッチャムズイ
集中力、瞬発力、正確性が求められるので色々と鍛えられる感ある
サイコロとかでも代用できるから興味のある人は是非
【追記】

サイコロとか純粋な固形物だと放り上 げたり受け取るのが難しい（上級者向け）が、このコンギ（or通常版のヤツも多分）は中に顆粒状の物が入っていて、放り上 げ時安定しやすい＆落下時に下に重力が掛かるから跳ねにくくなってて受け取りやすい（ちゃんと考えて作られてる）
子供のおもちゃだから難易度は低くなってる・・とはいえ、ムズイけどなーｗ
偶にはvideoゲーム離れてアナログで遊ぶのもいいかもしれない
★トライしてわかったコツ
・引っ掛かりの無い平らなところでやる
・1個、2個までは適度にばらけさせる
・3個、4個はあまりばばらけさせないように
・手の甲へ載せる＆その後握る時は、放り上げる振りをする感じで手を下に少し引きつつ（要はコンギを空中で纏めて固定させた状態を保つ）確保 する
といった感じか
少しやれば「このコンギなら」ある程度できるようにはなるけど、ミス無く連続してやるってのが最難かな
実ルールは最後に残った個数が点数で競う、だから全部受けなきゃいけないわけじゃないんだけど、イカゲーム2ルールだと上記な感じ
このコンギでは簡単だと思う人は是非サイコロや石コロでどうぞ

20250122
ラベルとか作る時は以前からラベル屋さん9を使ってたのだけど、PC環境が変わってインストールされてないし終了してて随分前から10になってし まっている
仕方がないから10webで・・・フォント使えない＆重くて使い物にならない(-_-;
ダウンロード版ならフォントが使えるそう・・・って使えないじゃんっ！＆web同様重くて使い物にならない・・・なんだこれ・・なんで公開 されてんだ（？＿？）
ネット上で評判もメッチャ悪いのに改善も無いの何なん？
とちょっと呆れたけど過去作ったものが使えないのは痛いので諦めて9のインストールを・・・って公式には無いしairも終わってるしｗ

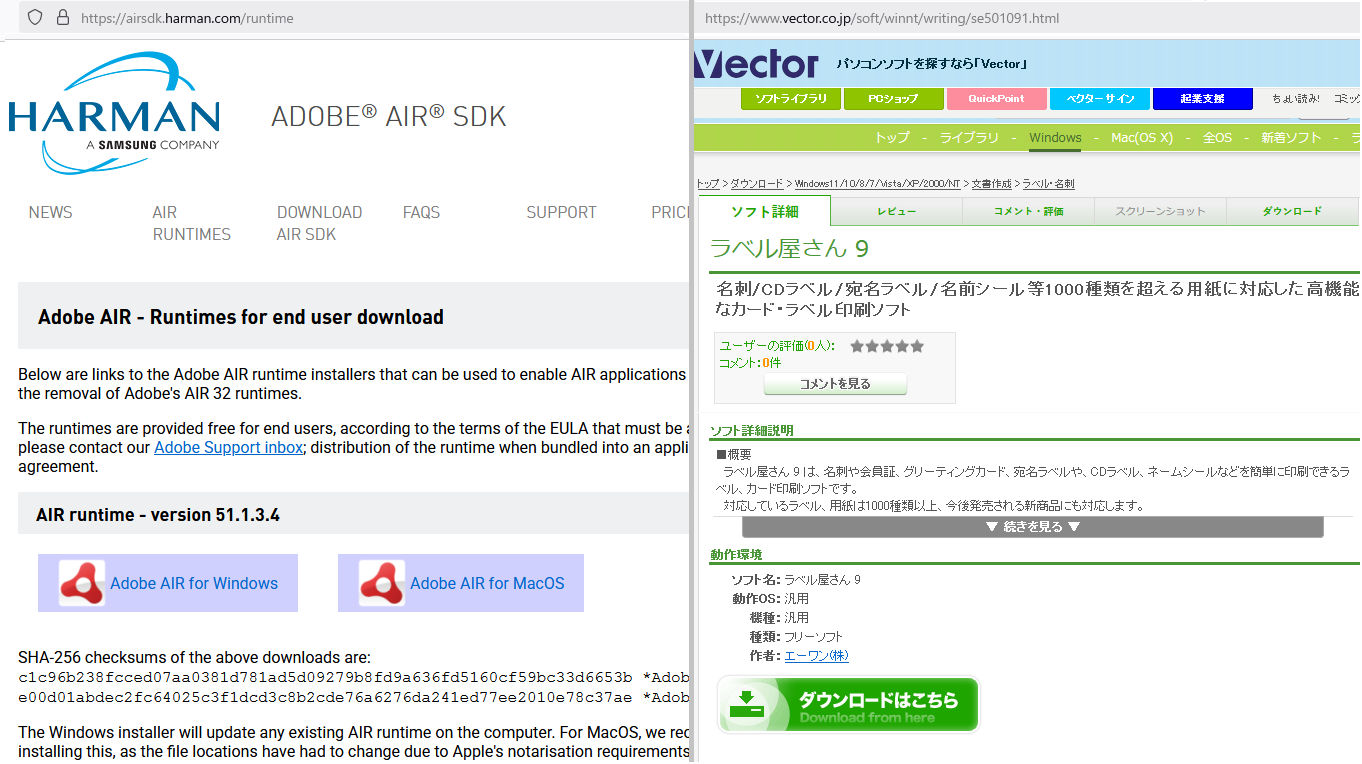

仕方がないのでこれ書いてる現在残っている、9はVectorから、AIRは HARMANからダウンロード
Vectorは昔からお世話になってるとこだしHARMANはSAMSUNGグループでRolandも使ってるとこだからよっぽど大丈夫かな（自 己責任）
とりま前の環境に戻って使えるようになったので一安心



20250119
痛恨のミス！・・・からのリカバリー

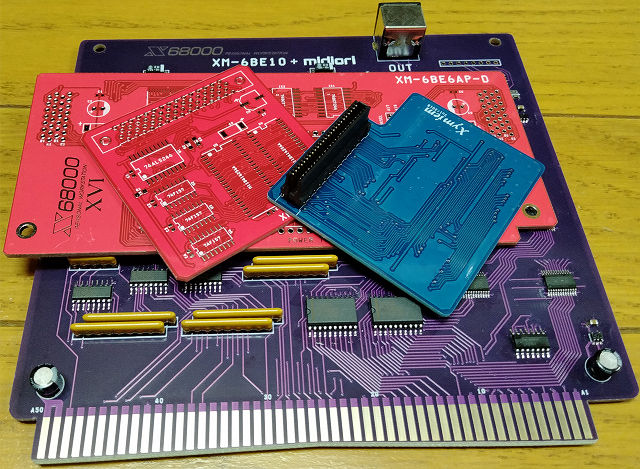

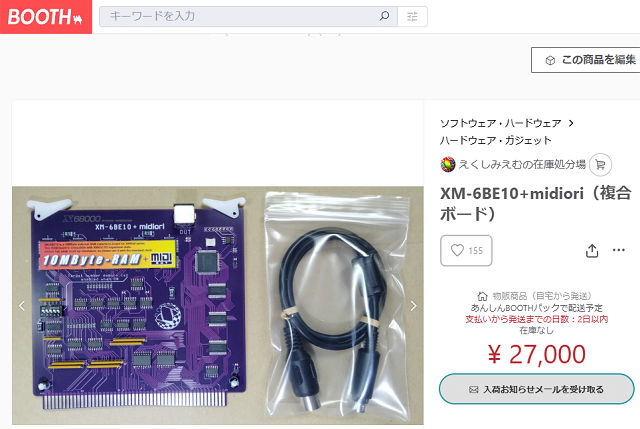

もう需要もそんなに無いと思うけど、そろそろmidiori用の部品が在庫無くなる→探すと高騰していて買う気が失せる→部品点数減らす為の代替 品をチョイス

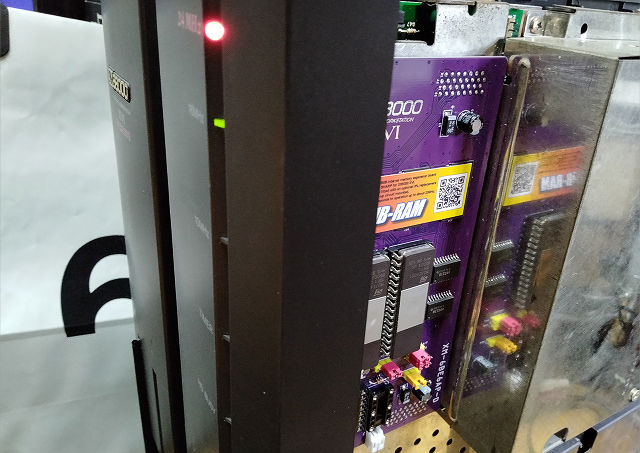

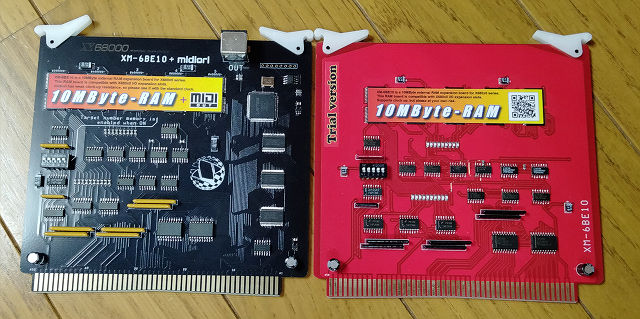

お試しで黒基板発注して製作→メモリ部を先に作り起動問題無し→midiori部搭載後テスト時に電源ONでフロント電源切れない状態のフリー ズ！

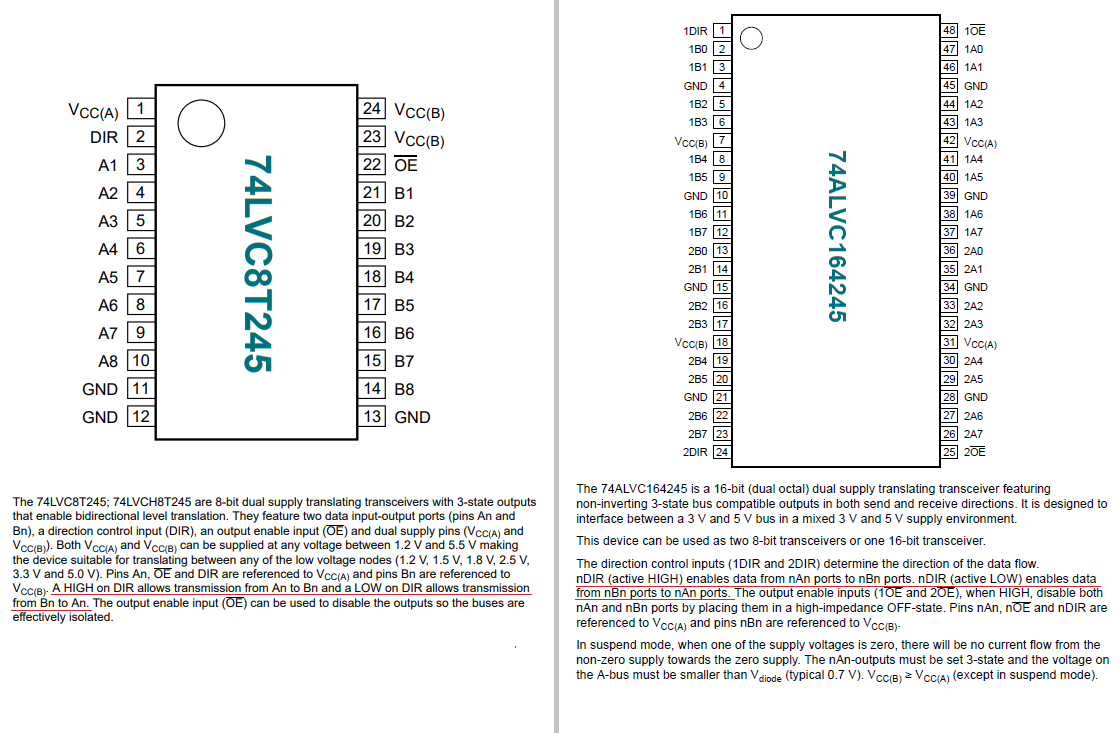

・・・え？何か間違えたかと思い配線見直しても思い通り→データシートで確認するとどちらもDIRがHIGHでA→B、LOWでB←Aとなってい て問題無・・！？
あっ！164245のABポート逆やっ！（泣
・・・むぅ、完全に騙された（違
とまぁアホなミスをしたわけで、どうやって動かそうかと悩む・・・お試しとはいえなるべく修正を隠蔽したい（ぇｗ？

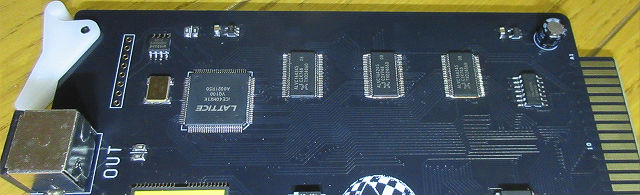

結果164245全部剥がしてチップ下のDIR全てカットして表はなるべく見えないようにジャンパで何とか
一か所は拡張スロットからのDIR(OUT）と繋がってて裏に這ってるからやむを得ずインバータ(TC7S04)追加で裏に設置
な感じで、なんとか最小限でパッと見はわからない程度で動かすことができた・・・ふぅ
ちな8T245PWR版もテストで白基板作って動いてるのだけど、PWRはピンピッチが0.4mmでかなり気を使いながらやらないといけないから 却下で ｗ
てことで、残り数個（未製作）が無くなればこっちに移行するつもりだけど、もうほぼ行き渡ってる＆忙しくなる＆正直ちょっと飽きてる（ぉ）の で、今後の動向は不明、という事で
しっかし危なかった・・・IN/OUT逆接するとハード（今回は68本体）壊しかねないからちょっと冷や汗出たわ


20250117

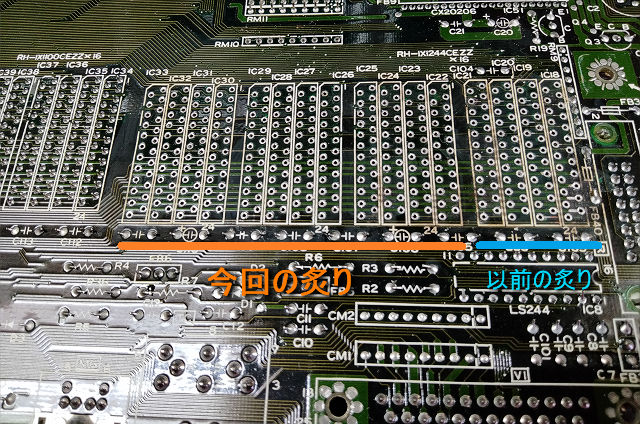

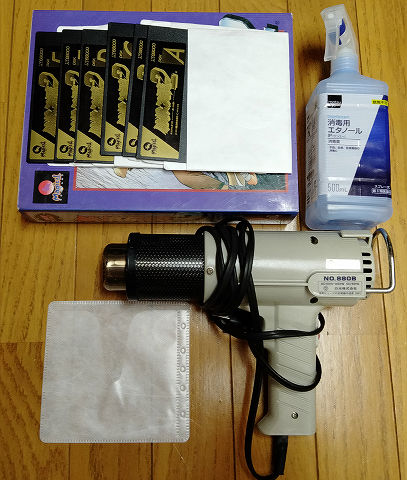

以前部品取りしたSUPERのメイン基板、素人なので専用器具などは使わず炙りでｗ
前は探り探りで試して取ったのだけど、今回は経験を活かし（？）コツを掴んでいたから結構綺麗に取れた
はんだ吸取器だとパターン痛めたりするけど炙りだとその辺は大丈夫かな・・・若干焦げるけどｗ
とりまこの基板は動いたらVRAMとかのテスト用で換えれるとこは丸ピン付けておくことにする
因みに動作不明だったSUPERのコントロール基板は使えるけどADPCMだけ鳴らない事を確認したから色々と手が掛かりそう
・・・直るのかなぁ？の前に継続して弄るかなぁだな


20250115

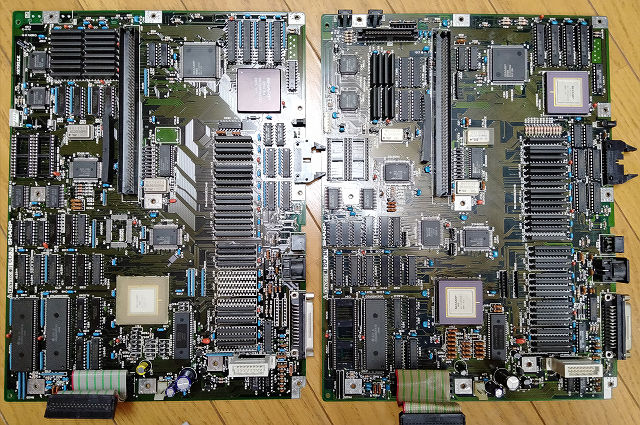

以前部品取り用として使ってたSUPERのメイン基板（左）と、昨日壊れてると判明したACEのメイン基板（右）
大きく違うのはメモリ容量だけで他はほぼ同じなんだけど、生き返らせるならどちらを生き返らせるべきか・・・
動くかわからないSUPERのコントロール基板も一個あるからやっぱSUPERかなぁ
どんな症状で以前諦めたのか覚えてないけど、一先ずパターンを無駄に痛めていないかチェックしないとかな


20250112

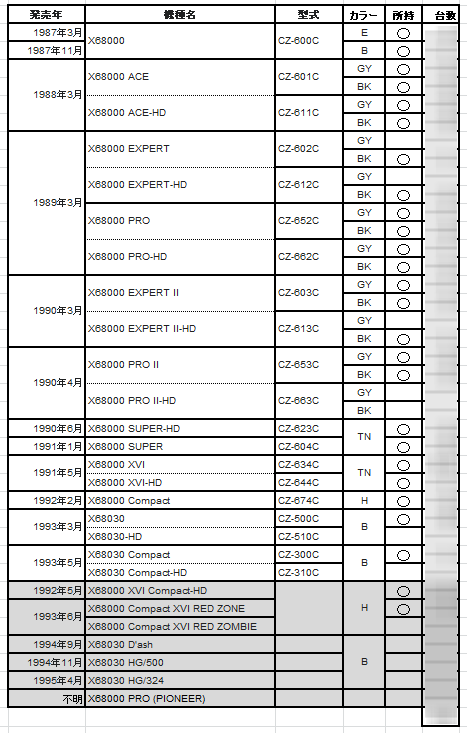

ふぅ～・・・一先ず自分の所有する全てのX680x0を把握してみた
ひっさびさ（十数年ぶりｗ）に確認したけど、過去確認した時からやっぱり増えてるよね
色とHD有無、外社プロダクト物を除けば一応全機種揃っていた事はわかった

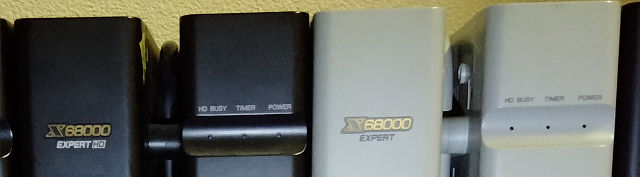

改めて見るとEXPERT(Ⅱ含)シリーズの数が極端に少なく、特にグレーが1台しかないのはちょっと意外だった
個人的に黒のが好きだからグレーが少ないのはわかるけど・・集めだしてた頃にはSUPER以降を狙っていたからだろうな
そもそも全機種揃える気は全くなかったが、リスト化した現時点でEXPERT（Ⅰ）グレーとPRO-ⅡHDのどちらかはまだ行けるか！？と少し目 論んでる（ぇ
分かってはいたけどXVIシリーズが断然多い
所持総数の中で動かないのも数台（やっぱ初代とACEシリーズが難よね）あるけど、少なくとも全機種につき1台は動作する【追記：あ、ウソ、030Compactまだ途中だったｗ】
これを機に全部写真撮れるか？と思ったけどやっぱ無理だｗｗ
ちょっと移動して型番確認するだけで力尽きた・・・orz
去年のイベントで全機種並べたのは本気で凄いと思うし、絶対やりたくないし機会があったとしてもやらないと決意したのであった
【追記：20250113】
1台は完全部品取り用だからカウント－１した
改めて動かないものを調べたところ、030Compact以外ではやはり初代とACEだけだった
ニコイチ、サンコイチで一台でも多く動くようになるといいなぁ


20250110

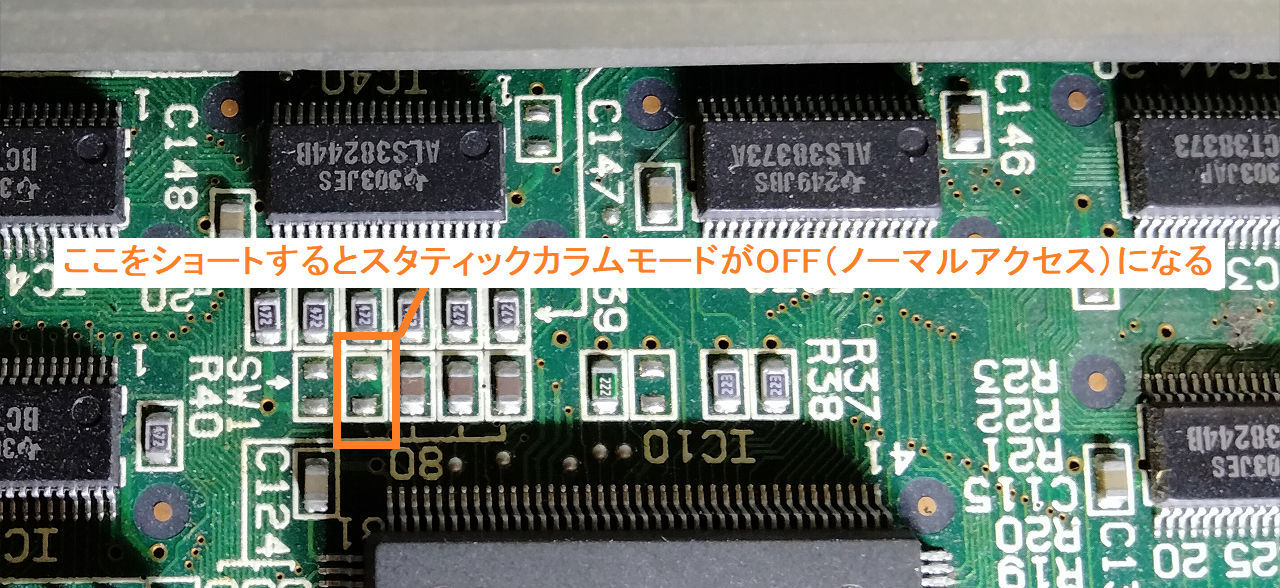

昔から030クロックアップしてメモリエラー出る場合はスタカラOFFにする必要があって画像のようにSW1をショートさせる、というのが一般的 （？） な解釈だったのだけど、若干パフォーマンスは落ちる（実働23MHz動作ぐらいかな）けどソフト的に同じようなことができるみたい
db.x
-me e8e009
00E8E008　　FFFF :0001
00E8E00A　　FFDC :^C
-q
スタカラ対応してないメモリチップ使う場合にも有効だし、ハード弄らなくてもとりあえず変更できるのはお手軽でいいよね
ても使用上IPLROMに仕込むのがベストな気はする
【追記】

一先ず起動時にこれを実行するだけでok
【追記２】

とりまIPLROMに仕込むことはできたｗ


20250103

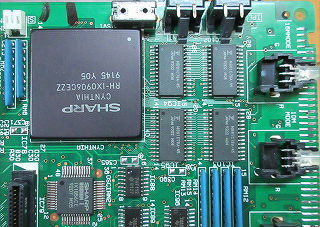

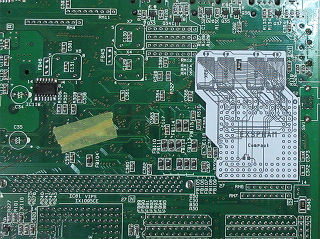

もうCompactのメモリ作ることはほぼ無いだろうから、しばらく側面開いたままだったREDZONEを組み立てて動作確認したところエラーが

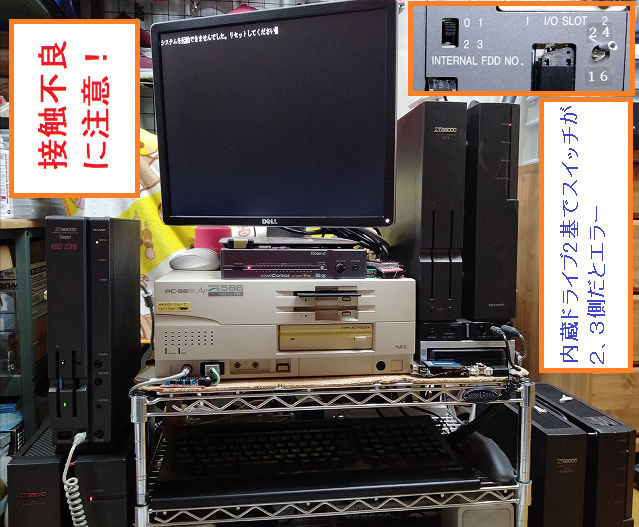

マジかよ・・落ち着け～とネットググると、あぁそういえばドライブスイッチ問題あったね、と裏を見ると０１側に・・ぇえぇぇ～～
とりま内蔵２３側にしてFDX68を０１側で試すと起動する・・・もしや？と思いドライブ切り替えスイッチ何度もカチカチやったら直った（安堵

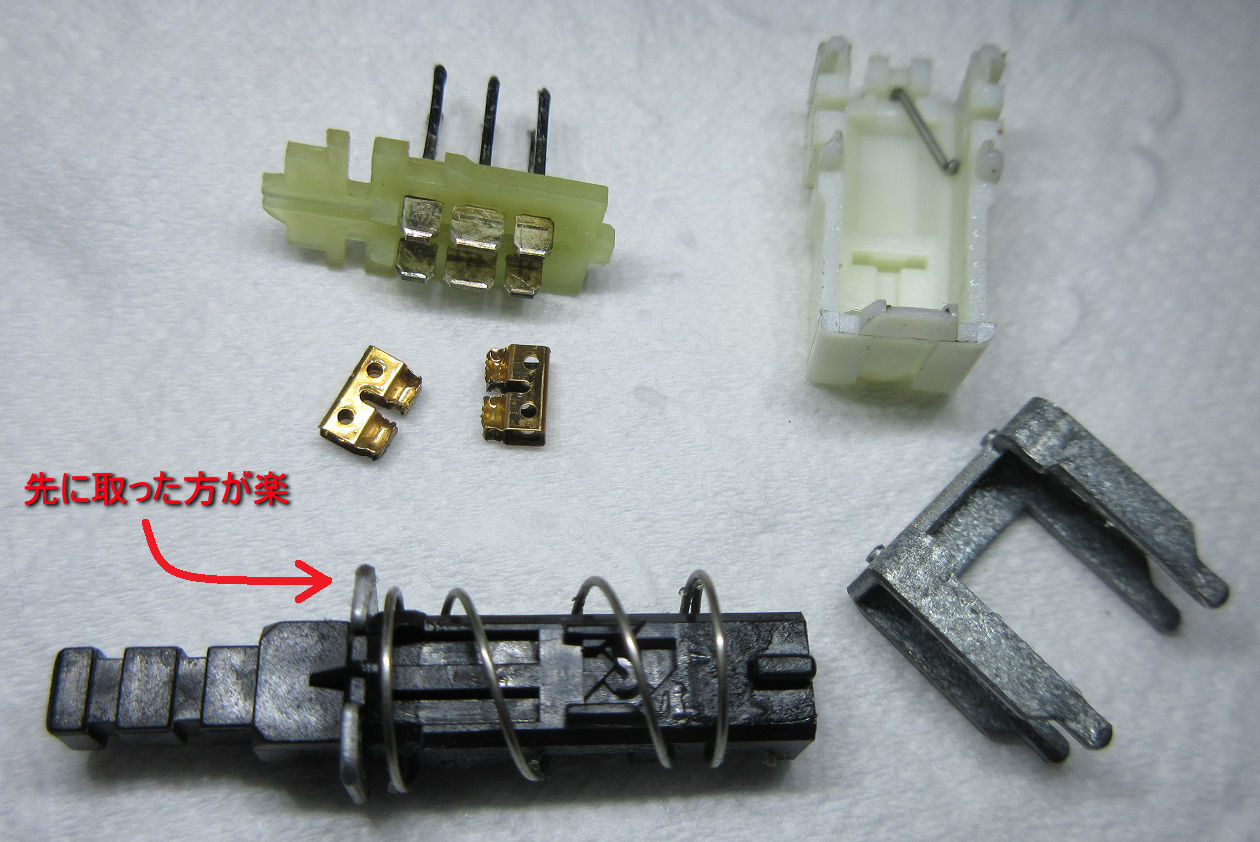

どうやらスイッチ内の接点が酸化して接触不良を起こしていたようだ
フロントスイッチは修理時にメンテするんだけど、ドライブ切り替えとクロック切り替えスイッチは重視してなかったから盲点だったわ
しかし、ドライブ切り替えスイッチのこのエラーはちょっと心臓に悪いぞｗ
ほぼCompact特有で滅多に出るもんじゃないから忘れないようにしないと


20250101
て事で（？）とりあえず部品があるだけ全部去年末に作っておいたｗ
全て4Gor8GのTFカード付き（fireurusとAmzwn）でSASIにも対応

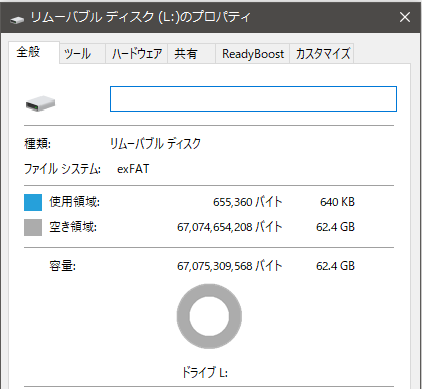

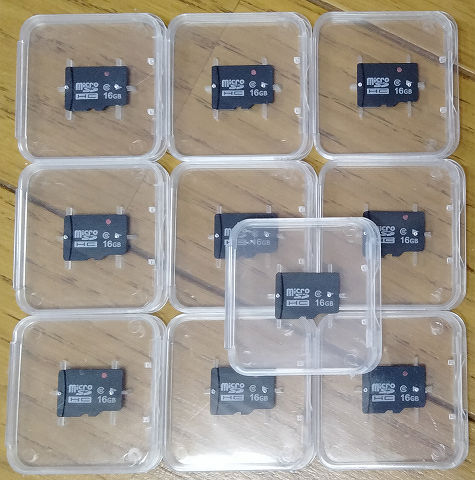

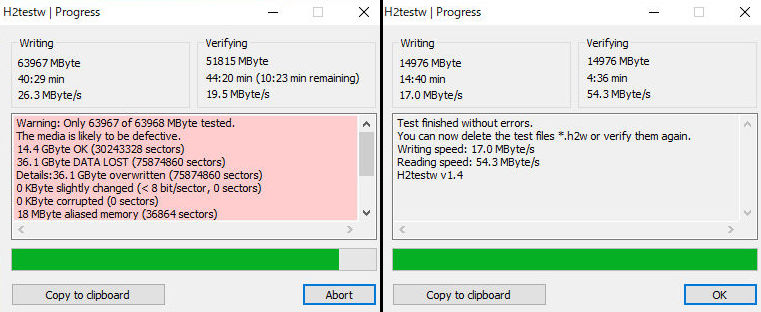

これらのカードは16G含めて全てSPI=25MHzで正常動作するのだけど、Fake2G（4G）と16Gはオリジナルのファームウェア （50MHz標準）でもちゃんと25MHz判断して認識するが、4Gと8Gは50MHzと判断されたままで正常に認識されない（LED5回点滅）
ので、ファームウェアを25MHz固定に改造してる
TFカードがどうにも認識されない場合は試してみるといいかもしれない
どっかでSPIを早くする、みたいなのを見た気がするけど、私の経験上早くして正常に動いた試しは一度もない
な感じで（？）今年もマッタリ気楽に遊んでいきたいと思います
