アーチバー台車7.5吋D108

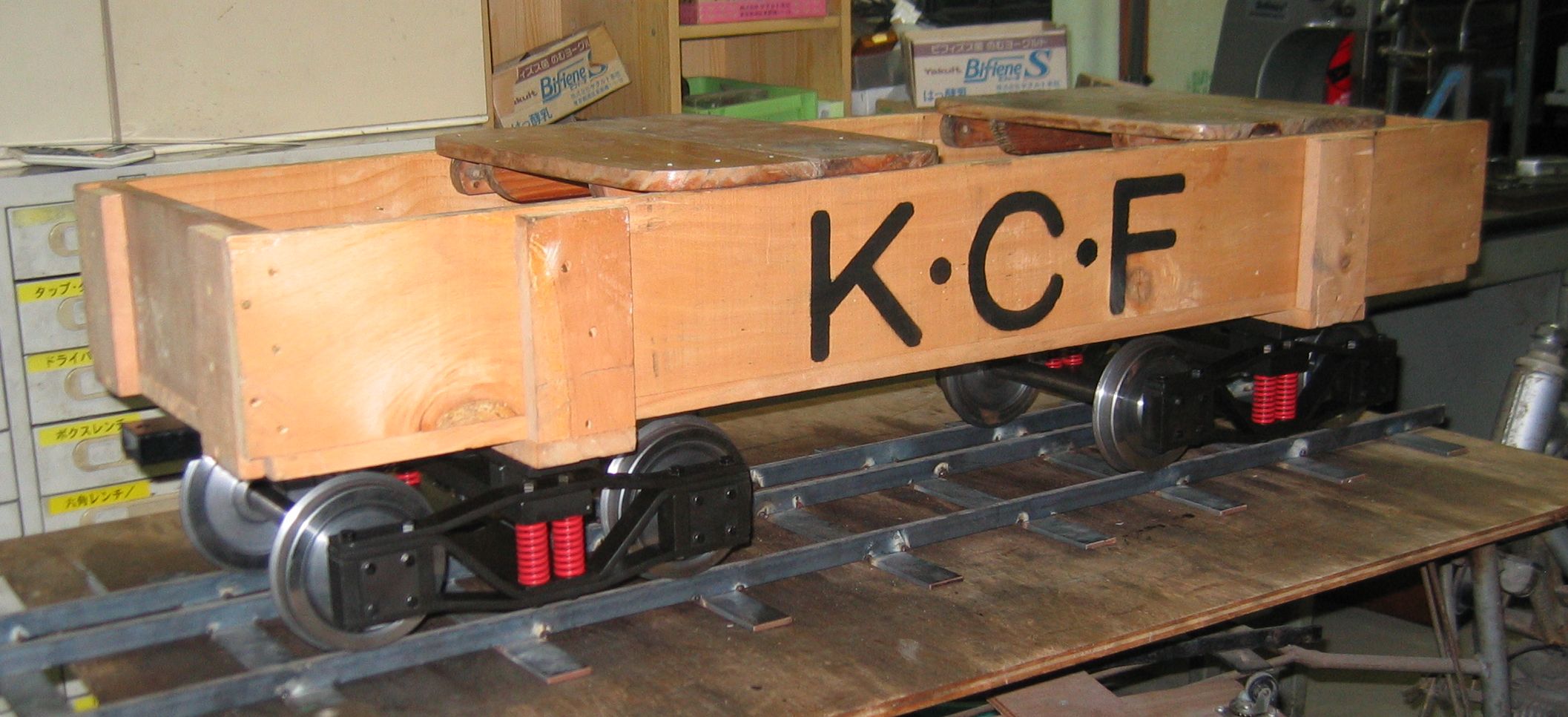

7.5吋用レイアウトが出来て来ている中、機関車はともかく乗客用台車は、 安定安全のために、ローカルの要望も含め、前回作成した5吋用を7.5吋用 に作ってみた ブレーキ装置も、5吋同様開発予定 イメージ・コスト・作り易さのバランスを考慮し設計 |

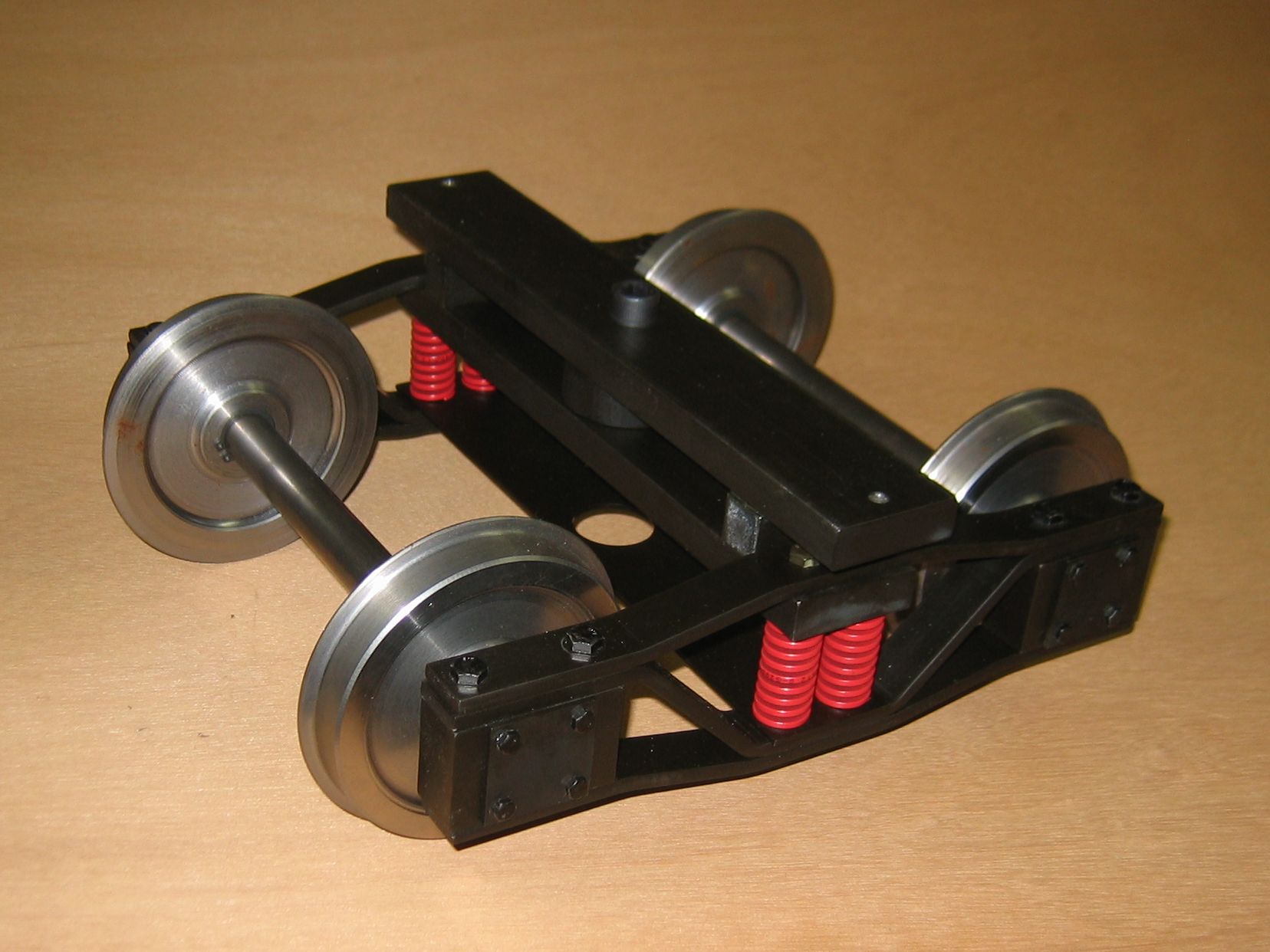

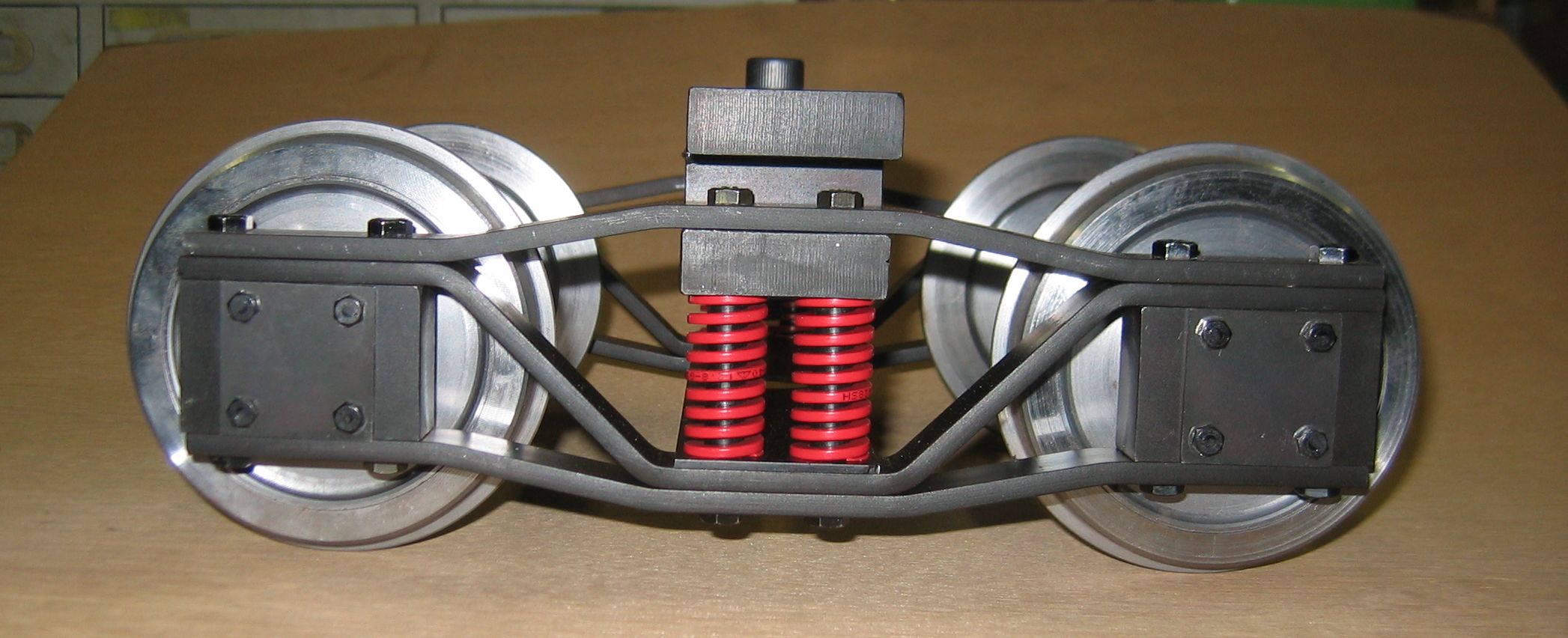

仕様は ゲージ 7.5吋 台車受け高さ 123.5 車輪径 φ108 軸ピッチ234 詳細は図面を見てください |
この台車を作るにあたり描いた図面を公開します 図面の内容について保障するものではなく、あくまでも、 参考資料として活用ください、製作にあたり解らない事、 部品の手配等、質問があればメールください |
部番 | 名称 | 図面・購入部品品番 | |
00 | 組図 | w75-00.pdf | |
01 | 車輪 | w75-01.pdf | |
02 | 車軸 | w75-02.pdf | |
03 | 台車枠板1 | w75-03.pdf | |
04 | 台車枠板2 | w75-04.pdf | |
05 | まくらばり | w75-05.pdf | |
06 | 台車受け | w75-06.pdf | |
07 | 軸受ベアリング | NTN HMK2020 | |
08 | 台車受軸リング | w75-08.pdf | |
09 | 側受ブロック | w75-09.pdf | |
10 | ボルト 車輪+軸 | セットボルトM5×10 | |
11 | センターボルト | キャップボルトM12×70 | |
12 | スプリングガイド | w75-12.pdf | |
13 | サークリップ | 呼びφ20 | |
14 | スプリング | 東発TN20×40又SAMSOL SM20040 | |
15 | ロックナット | M12ロックナット | |
16 | 平座金 | M12×26×2.3(旧JIS) | |
17 | 六角ボルト | M6×15 | |
18 | 六角ボルト | M6×20 | |
19 | 軸箱中 | w75-19.pdf | |
20 | 軸箱外 | w75-20.pdf | |
21 | 軸箱内 | w75-21.pdf | |
22 | 六角ボルト | M4×30 | |
23 | キャップボルト | M6×30 | |
24 | |||
25 | 板枠補材 | w75-25.pdf | |
26 | |||
PL1 | パーツリスト1 | w75-pl1.pdf | |
PL2 | パーツリスト2 | w75-pl2.pdf | |
