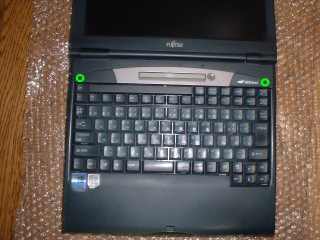

6.液晶パネル部を１８０度開き写真6○ネジ隠しゴムを針のような物で取り外します。

写真6

7.写真7○ネジを取り外しインジケーター部パネルを矢印のように取り外します。

写真７

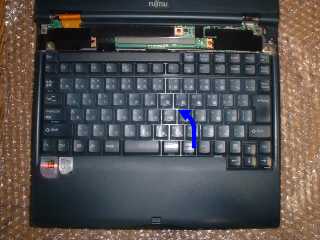

8.写真8キーボードを矢印の方向へ少しずらします。

写真８

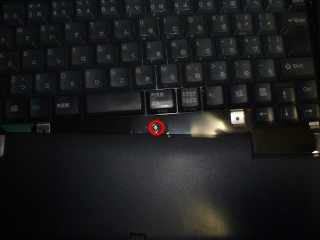

9.写真9○ネジを取り外します。

写真９

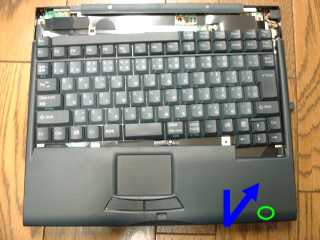

10.写真10のスライドパット部をを取り除きます。手前に引き、上げる【注意】○の部分に爪があるので慎重に取り外します。

写真１０

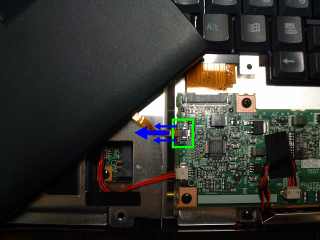

11.写真11のポインティングディバイスのフィルムケーブルのコネクタ両端を矢印の方向にロックを外してからケーブルを取り外します。【注意】□のコネクタ爪が弱いので慎重に取り外してください。ポインティングディバイスの無いタイプは不要です。

写真１１

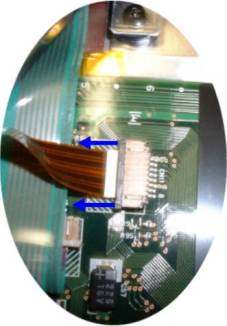

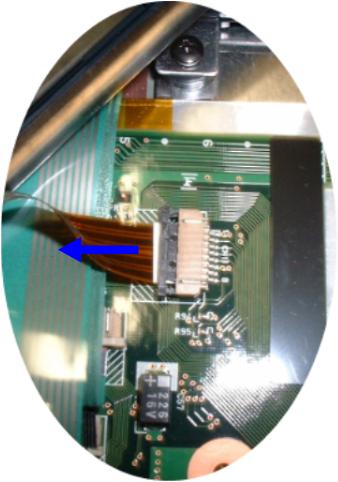

【参考写真】別の機種の物で形状が違いますがコネクタからフィルムケーブルを取り外し方がわかると思います。

参考写真

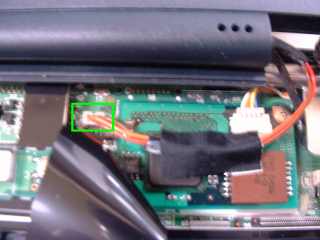

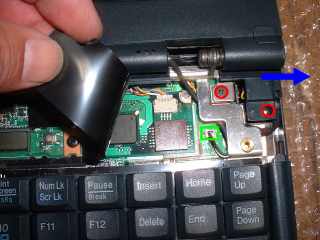

12.写真12の○ネジを取り外小さなカバーを取り外し、□のマイクコネクタを外します。写真１２－２は１２．１TFTの場合余分に□コネクタがあります。これも取り外してください。

写真１２

写真12-2

NEXT
