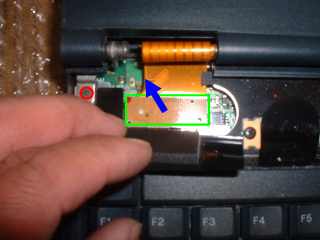

13.写真13の○ネジを取り除き□液晶コネクタを取り外し液晶パネルを上に引き上げるように取り外します。

写真１３

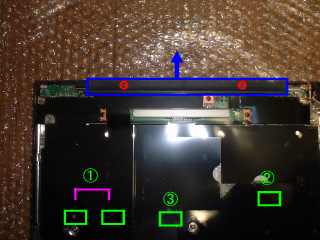

14.写真14の○ネジを取り除き□の部分を矢印の方向へ取り外します。

写真１４

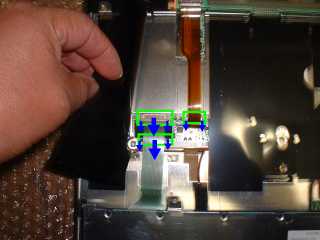

15.写真14①の位置にある写真１５のキーボードコネクタ（下にも１個有り）とインジケーター用コネクタを外します。

写真１５

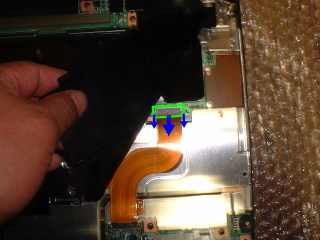

16.写真14②の位置にある写真１6のサウンドコネクタを外します。

写真１６

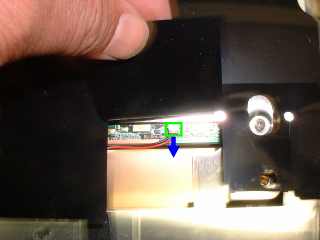

17.写真14③の位置にある写真１7のバックアップ電池コネクタを外します。

写真17

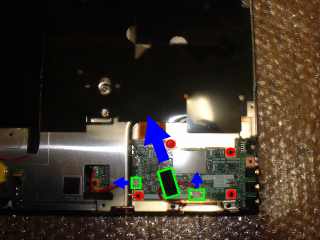

18.写真18の□テープとコネクタを取り外し○のネジを取り除きサウンド拡張ボードを外します。

写真18


19.写真19ボディ右奥にあるLANコネクタを上に持ち上げるように外します。

写真19

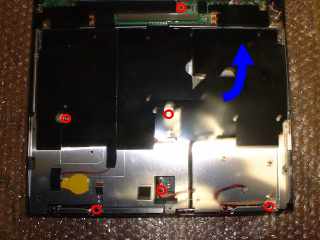

20.写真20○のネジを取り除きサーマルプレート右端を持ち右へ引きながら持ち上げボディから取り外します。

写真20
