13.写真14の（○）ネジ2本と右隅の（○）ファンコネクタ（機種によりファンが無い場合があります。）を外し右側にあるFDD用コネクタカバーを開きアルミプレートの両隅を持って上に取り外す。【注意】この時、力任せに持ち上げるとプレートを変形させてしまうので、根気よく丁寧に取り外してください。(冷却ファンのある場合、ファンが下側ケースのテープに張り付いていますので注意ください）

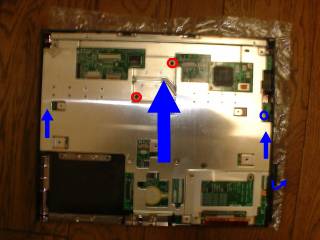

写真14
14.写真15の（○）スピーカーコネクタ左右と（□）スピーカーカバー左右とサウンドコネクタを取り外し、その後、（○）ネジを外しマザーボードを手前に引きながら取り外す。【注意】マザーを取り外す時に右側の外付けFDD端子カバーが開いている事と左側のPCカードスロットの取り出し棒がケースに当たるのでケースを少し外へ押し開きながら外してください。

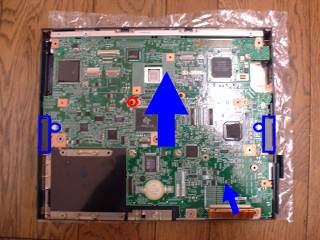

写真15
15.マザーボードを取り外したら写真16のボード背面の（○）ネジ6本と写真16－2の（○）ネジ3本を取り外し、アルミサーマルプレートを取り外す。その後、写真16－3の（○）ネジ1本を外しCPUシステムボードを取り外す。

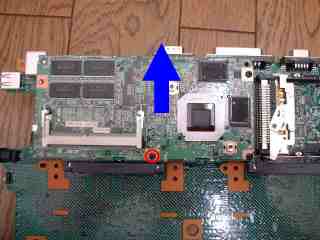

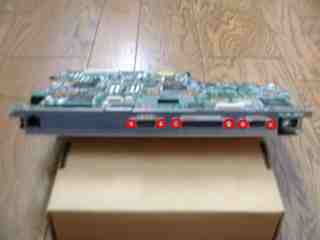

写真16

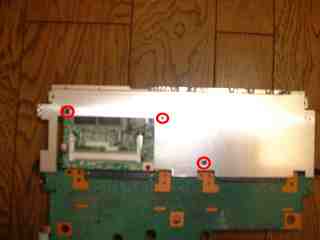

写真16－2

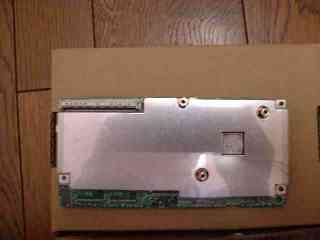

写真16－3
16.写真17の（○）ネジ4本を取り外しCPUシステムボードのアルミサーマルプレートを取り外すとCPUシステムボード単体と成る。組み立ては分解とは逆の手順で行う。

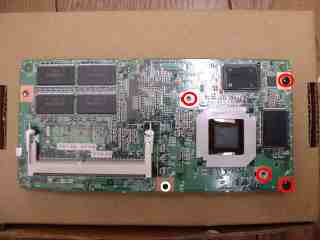

写真17
CPUボード裏側写真
