| 13. 写真21（○）ネジ5本と（○）コネクタを取り外し（←）の部分（PCカードスロット取り出し棒）を外に開きながら基盤を持ち上げ外します。 |
写真21
| 14. 写真22の放熱プレート上部ネジ2本とディスプレーコネクタ等の止めネジ６本を取り外しアルミプレートを外します。【注意】写真23の（□）配線コード押さえテープがアルミプレートに張り付いているのでプレート側を剥がしてからアルミプレートを外します。 |
写真22
写真23
| 15. 写真24の（○）ネジと六角ネジを取り外しCPU基盤を慎重に取り外してください。 |
写真24

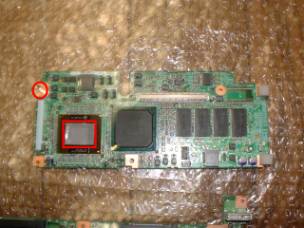

| 16. 写真25のCPU基盤の（○）ネジと（□）伝熱シートを新しいCPU基盤に取り付けます。この時伝熱シートとCPUコアーの間に空気が入らないように密着させ取り付けます。後は分解の逆の順序で組み立ててください。 |
写真25
