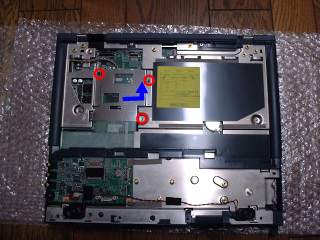

11.写真11のネジ3本を外し矢印の方向にミニPCIバスカバーを取り外します。


写真11

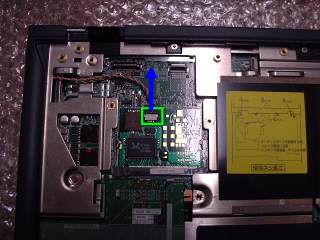

12.写真12ののコネクタを外します。

写真12

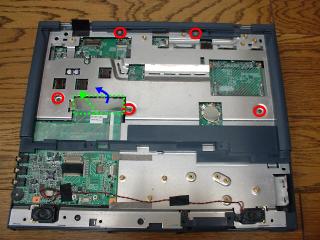

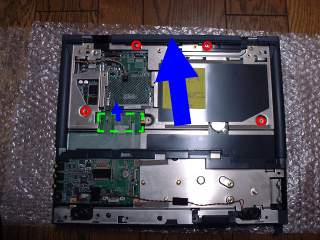

13.写真13のネジ4本を外し点線下にサウンドボードコネクタが有るので部両端を持って少し引き上げます。その後、パネル全体を矢印の方向に持ち上げ取り外します。【注意】チップ冷却用伝熱シートでしっかり張り付いているので根気よく引き上げてください。675NU9、6700NU9,6000NU/Lは写真13-2を参考


写真13 13-2

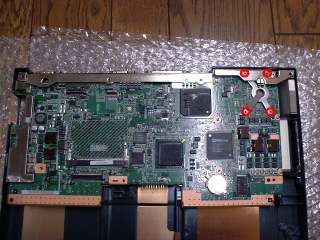

14.写真14のCPUヒートシングプレート固定ネジ4本を外しマザーボードを取り外します。


写真14

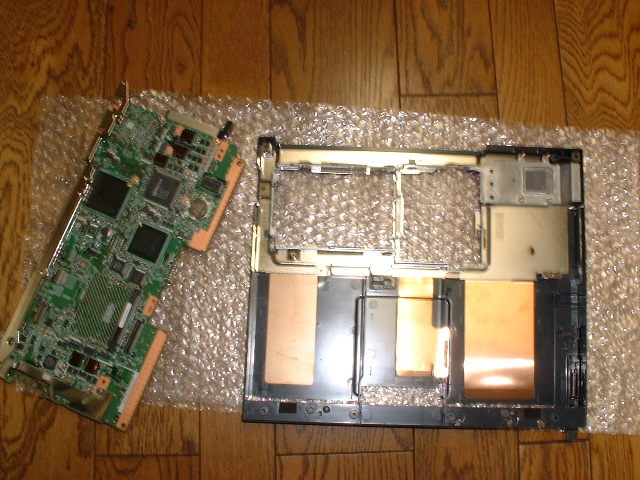

15.写真15はマザーボードと下側ケースです。
