MAX高圧細霧システム関連部品CONCEPT

MAX高圧細霧システム関連部品

単体ノズル

後垂れ防止弁付き
黄銅製(メッキ仕上げ）

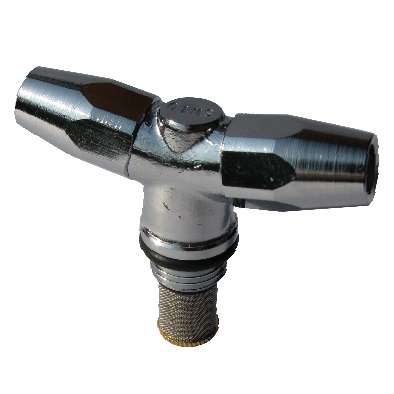

双用ノズル

後垂れ防止弁付き
黄銅製(メッキ仕上げ）

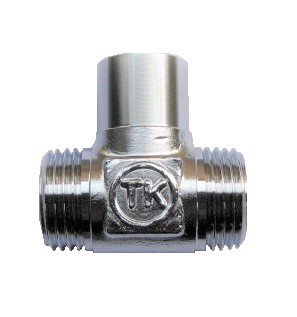

T型ジョイント

黄銅製(メッキ仕上げ）

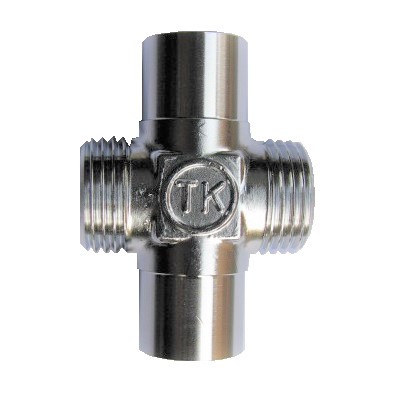

クロスジョイント

黄銅製(メッキ仕上げ）

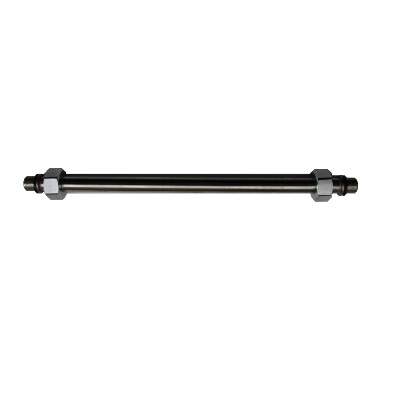

組立式ステンレスパイプ

長さ（ｍ）
0.5,0.75,1.0,1.5,1.8,2.0

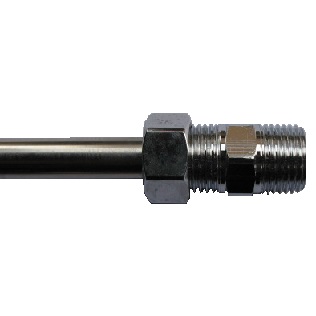

配管接続ニップル

黄銅製(メッキ仕上げ）

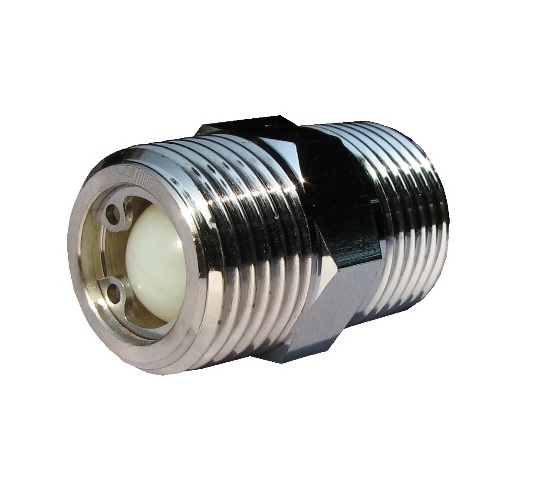

フラッシングバルブ
　(自動給水弁）

黄銅製(メッキ仕上げ）

ボールコック

ステンレス製
サイズ:1/2

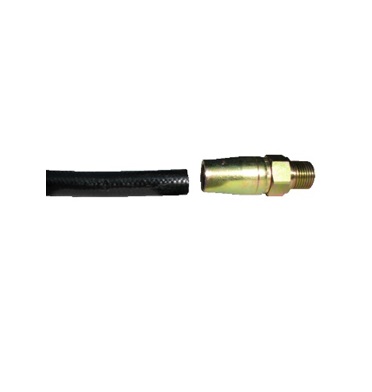

ワンタッチカプラー
＆高圧ホース

耐圧6.9Mpa
サイズ：3/8・1/2

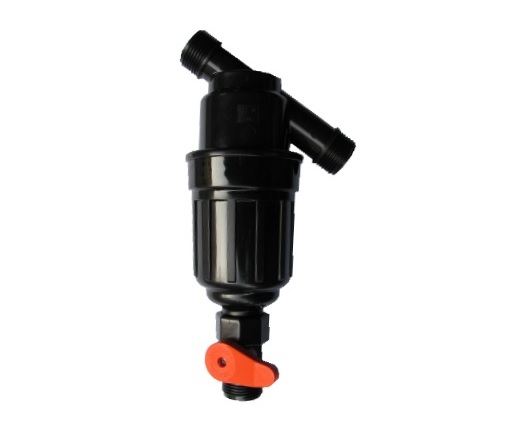

T-20型フィルター

メッシュ（＃）
75・120・155・200

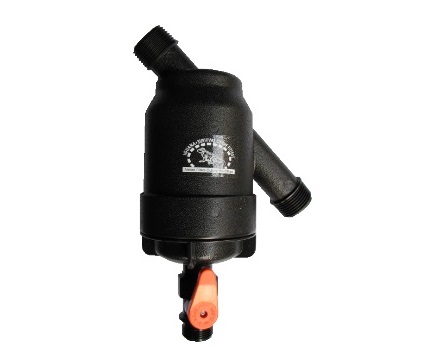

T-25型フィルター

メッシュ（＃）
75・120・155・200

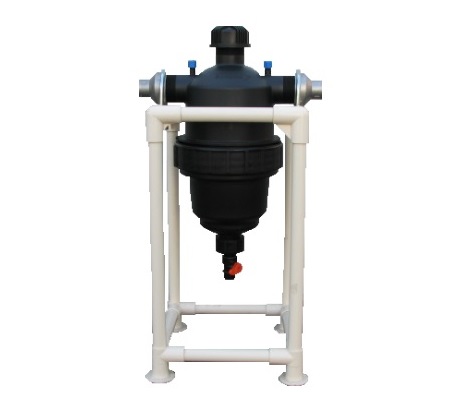

大型フィルター

メッシュ（＃）
75・120・155・200

カートリッジフィルター

メッシュ（＃）
200・300

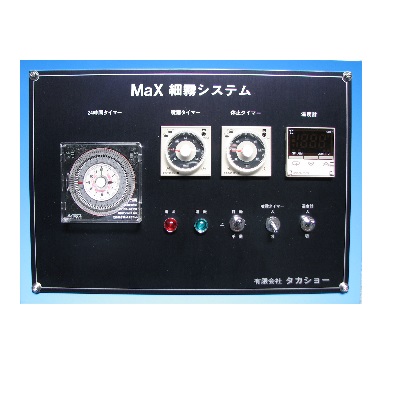

コントロールBOX

24時間タイマー
噴霧・休止タイマー
温度センサー

送水ユニット

使用圧力2.9～4.9MPa
送水量3～40ℓ


◆送水ユニットデータ表
 ユニット名  最大吐水量
ℓ/min		  モーター
(3相200vKw）
 RS-711  12  1.5
 RS-715  20  2.2
 RS-730  40  3.7

※タンクの水量は通常100ℓ、希望により
　200ℓ、300ℓ、500ℓに変更できます。
※送水ユニットの吐水量についてはご相談下さい。

◆ノズルデータ表　　　　　　　　　　　　3.92MPa時

ノズル番号  流量
（㎖/min）		  ザウター平均
粒子径（㎛）		  到達距離
（㎜） ※1
 MA-2　※2  65  24.7  2,400
 S-08  100  31.5  2,400
 S-10  180  30.3  3,300

※1（1ｍの高さから横への噴霧）
※2　直下200㎜の位置での測定値(他は、直下1000㎜）
