なんちゃってChamp製作記①

　 Guitar amp　なんちゃってChamp製作記その①　　　　　　　　　　　　　　　　２０１７．０２．０５　　　Ｋａｔｏｕ＠刈谷

ギターアンプ　
＜FENDER Tweed Champ＞

超!!!!有名なギターアンプです。

エリック・クラプトンが数々の曲を
ツイードチャンプ
で録音しビッグヒットを生み出したことで
知られる小型アンプです。

＜経緯＞
　　・田園風景広がる愛知県安城市郊外の素敵なカフェ「cobako ne cobako」さんで素敵な出会いがありました。
　　　コバコさんを介し地元三河を愛するプロギタリストの方と知り合いました。

　　・私の趣味、オーディオアンプ製作の話題から話が弾みギターアンプ・チャンプの製作を依頼されました。
　　　フェンダー・チャンプは以前自作を検討した機種で概ね内容を把握していたことから、喜んで引受けました。

＜概要＞
　　・何もエフェクトを持たない初期型が良いとのことから「５Ｆ１」ナローパネルを基本とし仕様を打合せました。
　　・球のロケーションはオリジナル通りプリ管12AX7、パワー管6V6、そして整流管は5Y3を用います。
　　　整流管は音を決める重要なパラメータの一つ、ハイバービアンスの5AR4やシリコンでは音が変わってしまいますから5Y3に拘ります。
　　　オリジナルに近い’６０年代の球を各種準備し、聞いていただいて銘柄を決めることにします。

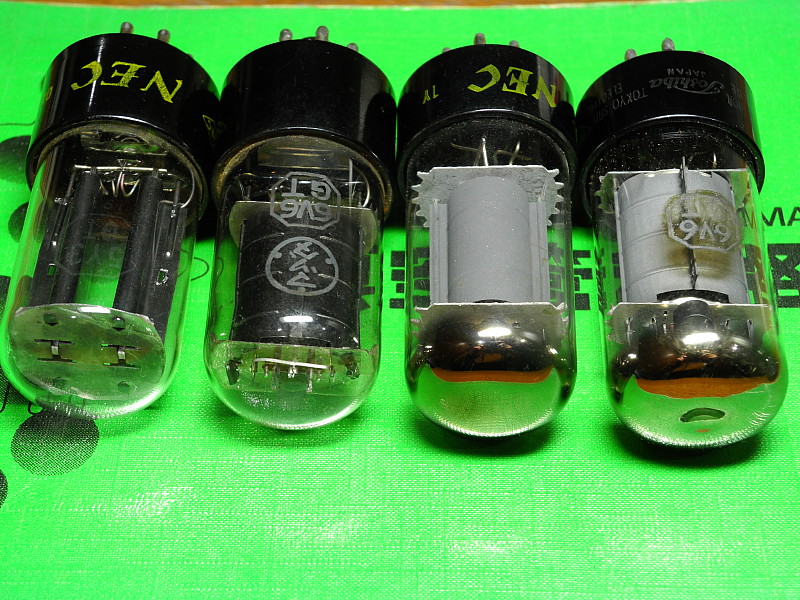

　　　 5Y3と各時代6V6

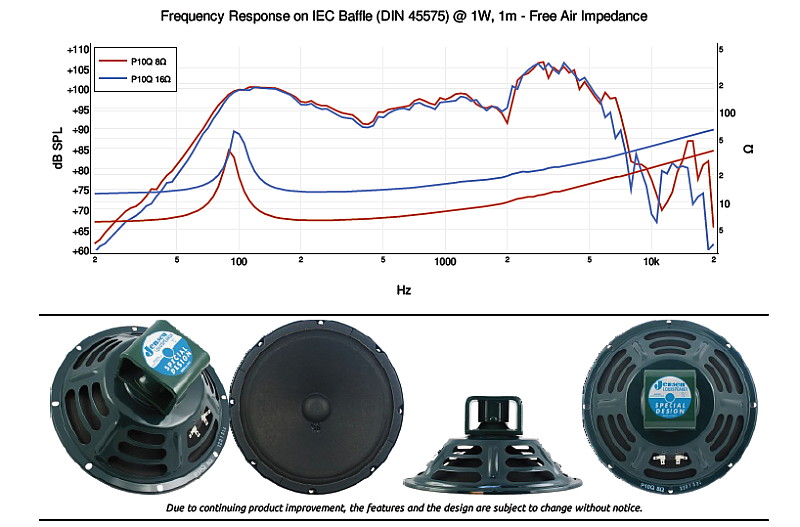

　　・スピーカーはご要望によりオリジナルの８インチに対し一段大型のＪｅｎｓｅｎの１０インチ P10Qとします。
　　　アルニコ・マグネットを用いた用いた強力・高能率ユニットで中低音の豊かでクリーンなトーンを期待できます。　
　　　配線はファストン端子を用いず、はんだ付け直結とします。
　　　チャンプ　イメージ

　　・当初はアンプだけのつもりでしたが、箱を含めたコンボで製作することになりました。

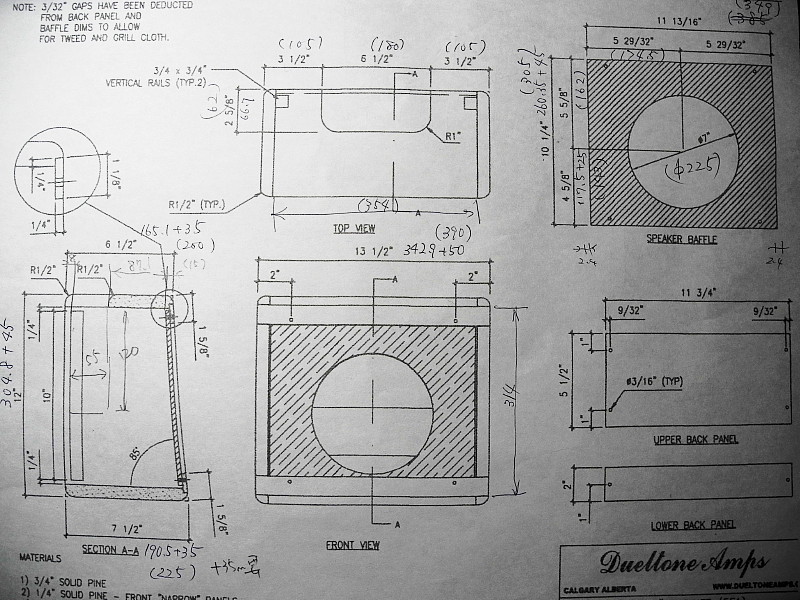

　　　オリジナルサイズの箱には収まらないのでプロポーションを崩さない程度に少しだけ大きくします。　外装は勿論ツイード貼りです。
　　　オリジナルの板厚は３/４インチですが、ＪＡＳ規格に沿って１８ｍｍとします。　強度と軽さが両立し響きも良いパイン集成材を用います。
　　　

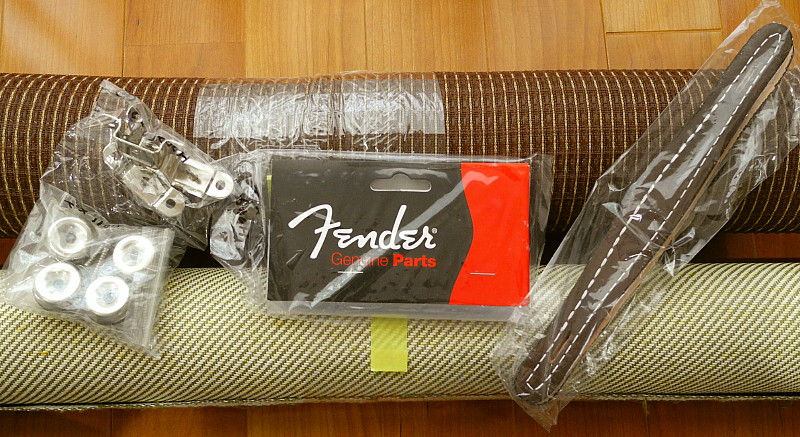

　　　ツイード生地等の外装部品はフェンダーの純正品又は同等品を採用します。　調達した部品の一部です。「フェンダー銘板」も入手しました。

　　・コントロール部はオリジナルと全く同じ機能・並びとします。

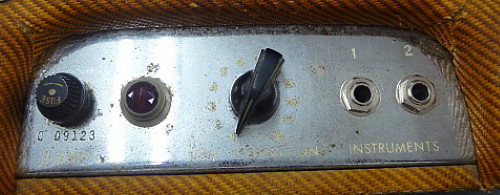

　　　左からフューズ、電源パイロットランプ、スイッチ連動ボリューム、ハイインピーダンス入力、ローインピーダンス入力です。（写真はオリジナル）
　　　コントロール部

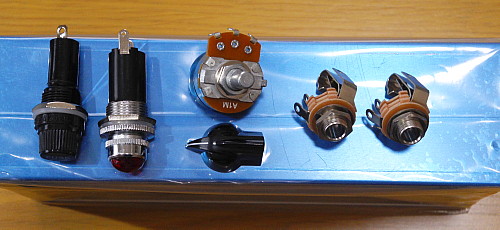

　　　こちらは今回使用する部品です。
　　　オリジナルと同じ機能かつ似た形状の部品を用います。
　　　コントロール部部品

　　　現在ではレアなスイッチ付きボリュームと入力ジャックの入手に苦労しました。
　　　青い箱は保護シール付きのシャーシです。（勿論加工後に剥がします。）

　　・回路は基本５Ｆ１コピーですが、Ｂ電源回路にはチョークコイルによるπ型フィルターを追加します。
　　　オリジナル回路はチョークコイル無しですが、シングルですので間違いなく多少のハムが出ます。
　　・基本完コピですが、より良い音と性能を目指すため部分的なモディファイを行います。

　　　＜　製作記その②に続く　＞
　
