XM-6BE1＆XM-6BE1Aのガーバーファイル公開


今後製作しない事に決めたので、X68000初代（無印）用内蔵メモリ「XM-6BE1」と、ACE/PROシリーズ用内蔵メモリ「XM-6BE1A」のガーバーファイルを公開します
※識別の為、公開版ガーバーファイルはXM表記をFREEにしています

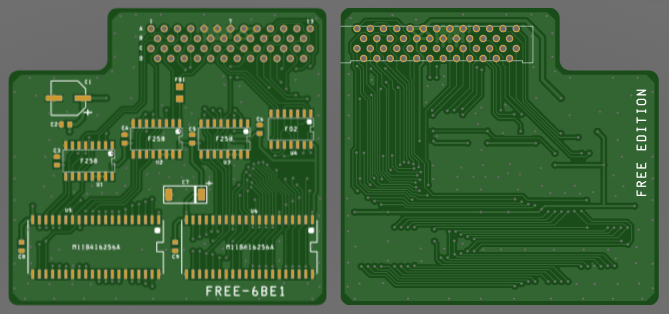

【X68000初代専用内蔵1Mバイトメモリのガーバーファイル】

FREE-6BE1_Gerber.zip（右クリックで保存）

◎必要なパーツ（参考です）
・4MビットDRAM (256k×16) 、M11B416256A　－　2個
・74F258（SOP16）　－　3個
・74F02（SOP14）　－　1個
・チップ電解コンデンサー 100μF16V　－1個
・パスコン（104）　－　7個
・チップインダクター(フェライトビーズ) 330Ω[2012]　－　1個
・タンタル キャパシタ - 固体 SMD 10uF（TR3C106K016C）　－　1個
・コネクタ（KEL-8802-050-170S-F）　－　1個　

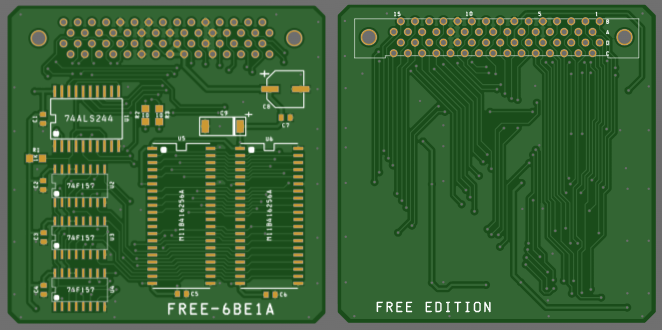

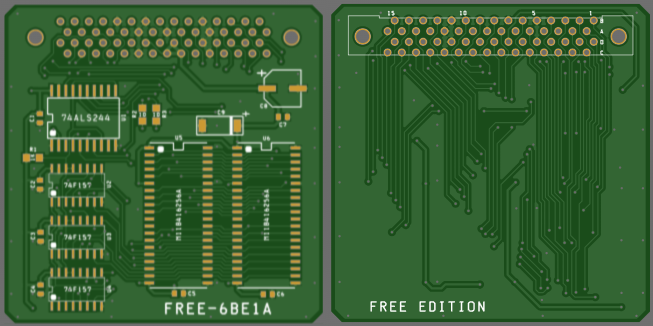

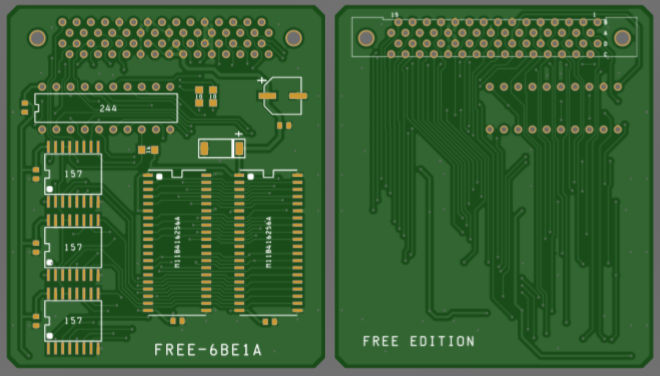

【X68000ACE/PROシリーズ専用内蔵1Mバイトメモリのガーバーファイル】

FREE-6BE1A_Gerber.zip（右クリックで保存）

◎必要なパーツ（参考です）
・4MビットDRAM (256k×16) 、M11B416256A　－　2個
・74F157（SOP16）　－　3個
・74ALS244（WSOP20）　－　1個
・チップ電解コンデンサー 100μF16V　－1個
・パスコン（104）　－　7個
・チップ抵抗　1KΩ[2012]　－　1個
・チップ抵抗　10Ω[2012]　－　2個
・タンタル キャパシタ - 固体 SMD 10uF（TR3C106K016C）　－　1個
・コネクタ（KEL-8801-060-170S-F、8800-060-170S-F）　－　1個　


ーーー

各ファイルは通常の2層ファイル一式なので、圧縮ファイルのままPCB製造業者へ渡せば作れるハズです
基板の厚みは1.6mm、カラーや金メッキはお好みでどうぞ

使用しているICは特に変なICは使ってないので探せばすぐに見つかるでしょう（参考パーツは各ガーバー箇所に記載予定）
メモリICは安定の秋月電子さんで購入可能です

コネクタは純正ではKEL製が使用されており、現在でも納期を気にしなければ入手できると思います
使用したことは無いですが3MのコネクタであればDigiKeyで即購入できるかもしれません（詳細不明、自己責任で）

因みに回路図は元からありません
理由はInsideX68000の回路図とメモリチップのピンアサイン見ながら直接PCBエディタで描いたからですｗ

【使用するにあたっての必須事項】
公開者である私Xymiemは、公開したデータを使用した如何なる不具合も責任を持ちませんし、サポートもしません
完全自己責任で、配布などする場合は私に不都合となる行為を全て排除（問い合わせ等含む）する対策をすること
上記をよく理解して使っていただけるならご自由にどうぞ
