ＳＯＴＥＣ　ＷＡ2160Ｃ改造と液晶交換

ここでは主にＷＡ2160を元に改造と液晶交換について説明します。
改造される方は赤字の説明を液晶交換の方は青字の説明を見てください。
黒字の説明は改造と液晶交換も同様に行ないます。

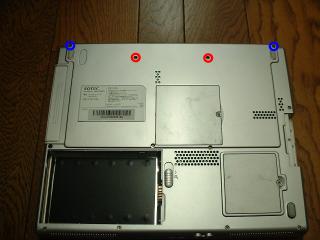

１.改造される方は赤丸のネジ２本を外します。
　液晶交換される方は赤丸２本と青◎２本のネジを取り外します。

写真１

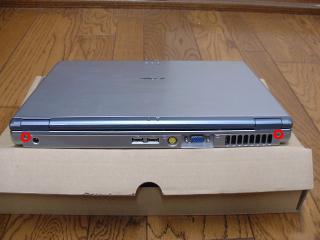

2.背面の赤丸２本のネジを取り外してください。

写真２

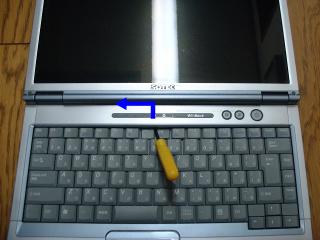

3.スイッチパネルの真ん中部分を細いドライバー等で上に引き上げ指または爪をいれ
　左の方へ持ち上げたままずらします。

写真３

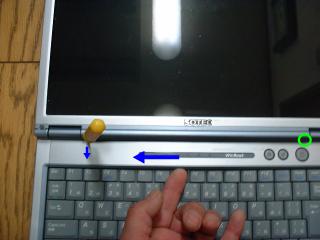

4.ヒンジ近くに細いドライバー等を入れ小さい矢印の逆方向にドライバーの頭を動かす
　とパネルが外れます。右側も同じ要領で行なうと完全に外れます。
　【注意】余り力を入れ過ぎないようにしてください。最悪　写真5.のインジケーター用フレ
　キケーブルを断線させてしまいます。

写真４

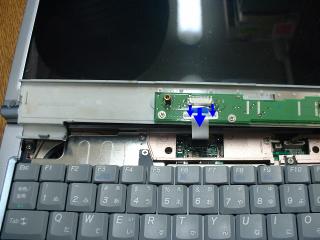

5.小さい矢印の方向にコネクタの茶色い部分を動かしインジケーター用フレキケーブルを外します。※外さなくてもできますがそのままでは大変やり辛いです。

写真５
