ＮＥ5分解のページ3

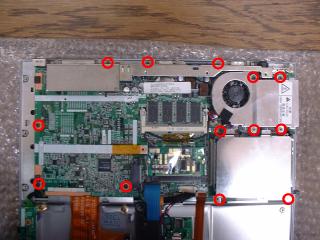

12.写真１７の○ネジ１３本を外しＣＰＵファンを上に持ち上げます。

写真１７

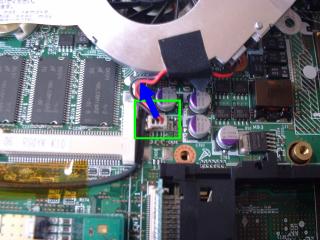

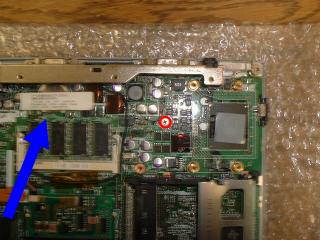

13.写真１８のＣＰＵファンコネクタを外し、写真１９、その下にある○ネジ１本を外しマザーボードを持ち上げると写真20のようにマザーボードとケース上と分離できます。

写真１８　　写真１９

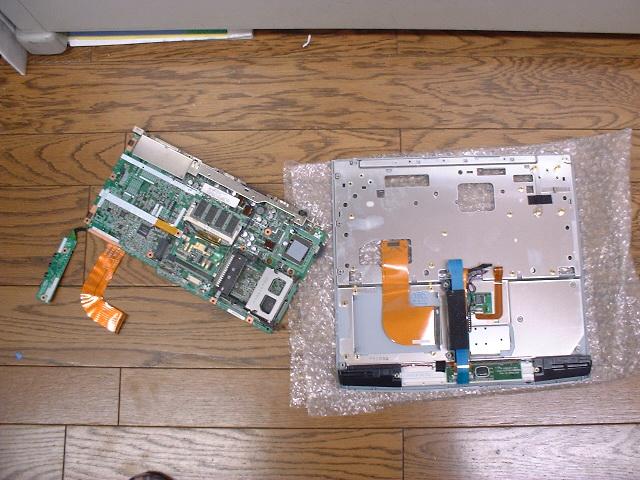

写真２０

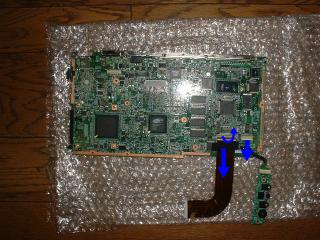

14.後は写真２１のＦＤＤケーブルとサウンドボードコネクタを取り外せばマザーボード単体となります。
