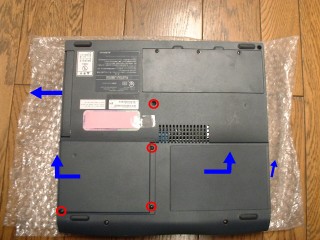

| 1.CD.ドライブ、バッテリー、ハードディスク、FDドライブを取り外します。CDドライブ写真1真ん中の○ネジ1本を外してから引き抜いてください。FDドライブは写真1下○ネジ3本を外し矢印のようにＦＤカバー外してください。【注意】FDドライブにフィルムケーブルが装着されているのでフィルムケーブルを損傷しないよう、ゆっくりと慎重に外してください。 |
写真１

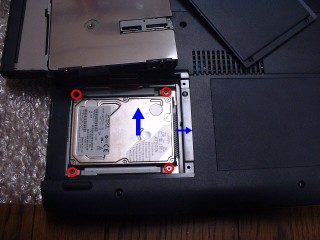

| 2.ＦＤドライブを上にあげ写真2の○ネジ4本を外しハードディスクを取り外してください。 |
写真２

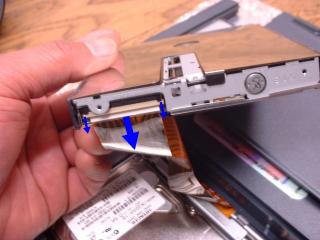

| 3.写真3の小さい矢印の方向へコネクタ爪を動かしフィルムケーブルを外してください。 |
写真３

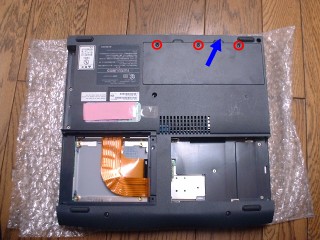

| 4.写真4の○ネジ3本を外しカバーを取り外します。 |
写真４

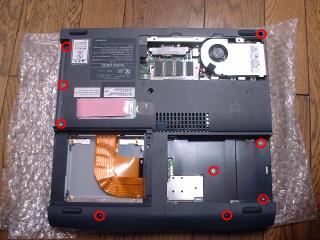

| 5.写真5の○ネジ9本を外します。 |
写真５

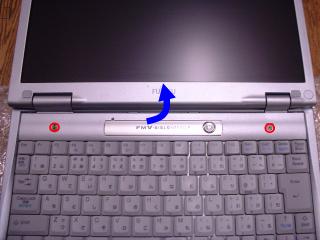

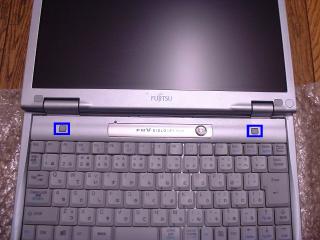

| 6.写真6のネジカバーを取り、写真7○ネジを取り外し大矢印の方向にカバーを取り外します。（取り難い場合は背面より外してください。） |
写真６
写真７

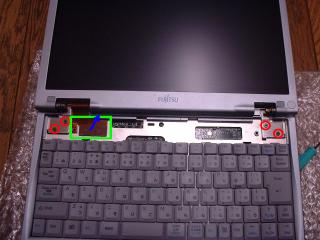

| 7.写真8の□液晶コネクタを外し○ネジ4本を取り外し液晶パネル部を取り除きます。 |
写真８
