NB70G分解のページ

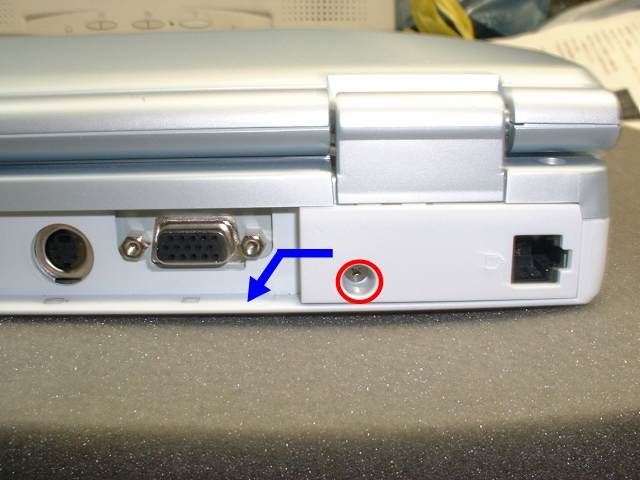

1.本体背面、写真１の○印のネジを取り液晶コネクタカバーを外します。

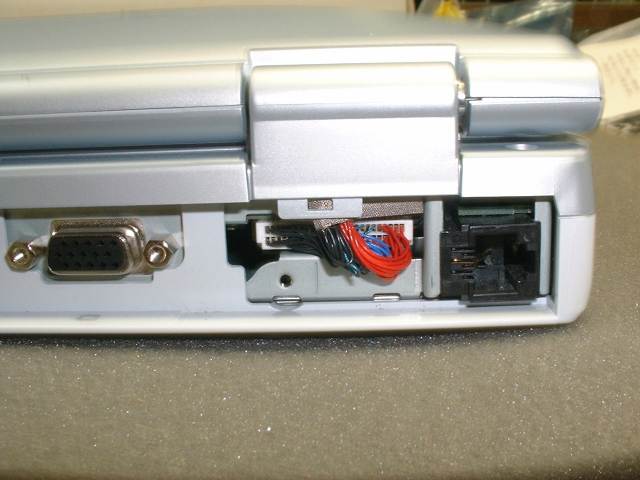

写真１　　写真１−２

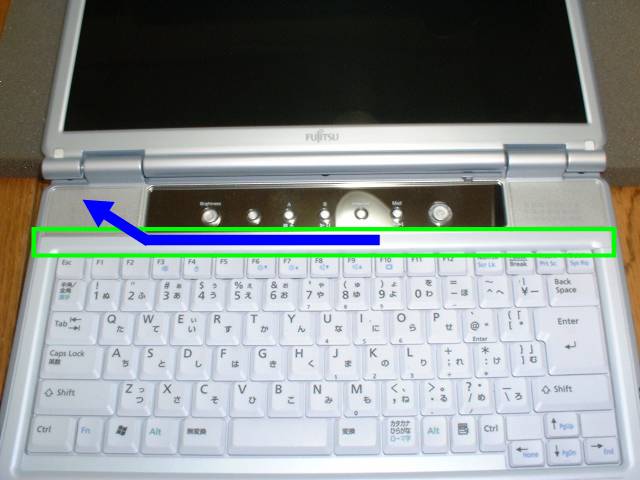

2.液晶を開き、写真2の緑（□）で囲ったキーボード押さえカバーを左へスライドさせ取り外してください。

写真２

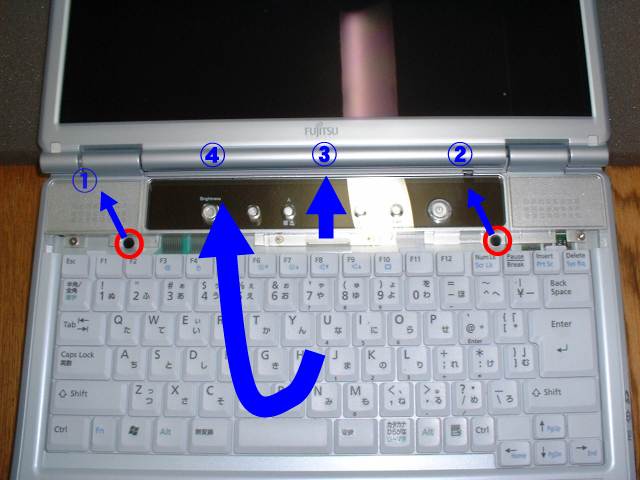

3.写真3の番号順にキーボード固定用（○）プラスチックを上に引き抜いて次にキーボード真ん中のフィルムを掴んで少し上に上げながら液晶側へ引っ張り、次にキーボード下部を持って液晶側へ裏返すように起こします。

写真３

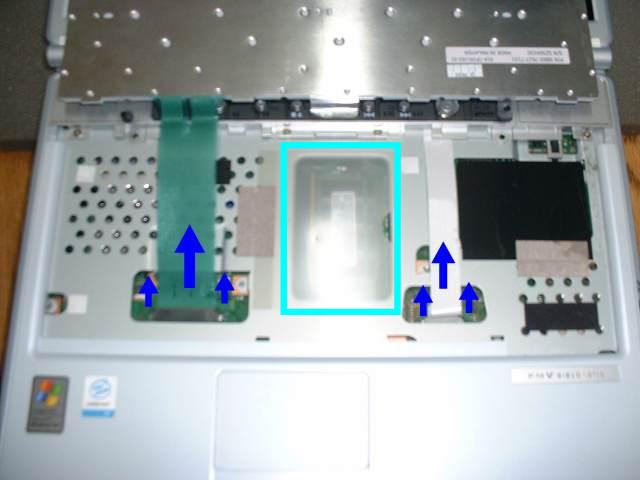

4.写真4のキーボードコネクタとインジケーターコネクタを外し、キーボードを取り去ってください。（□）で囲った所が増設メモりースロットの場所です。

写真４

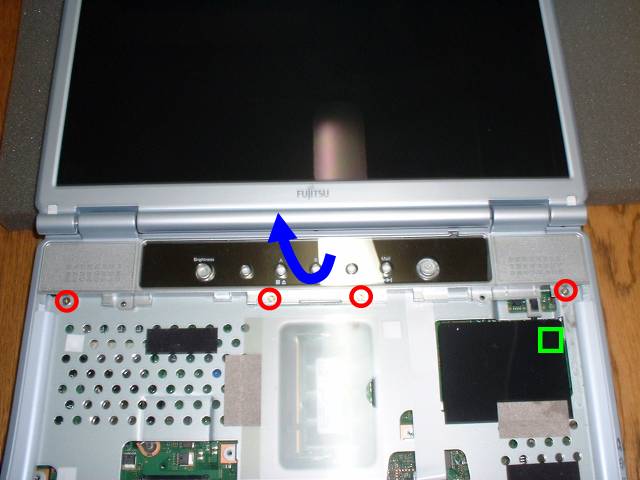

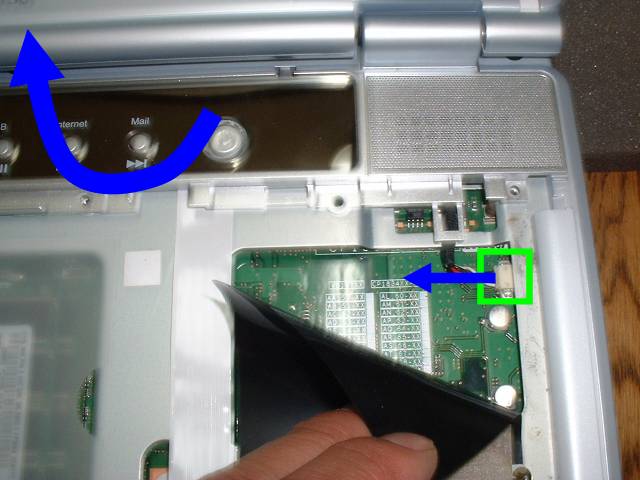

5.写真5の（○）ネジを外し写真６のスピーカーコネクタを外しインジケーターパネルを手前に少し引きながら矢印のように取り外します。

写真５　　写真６
