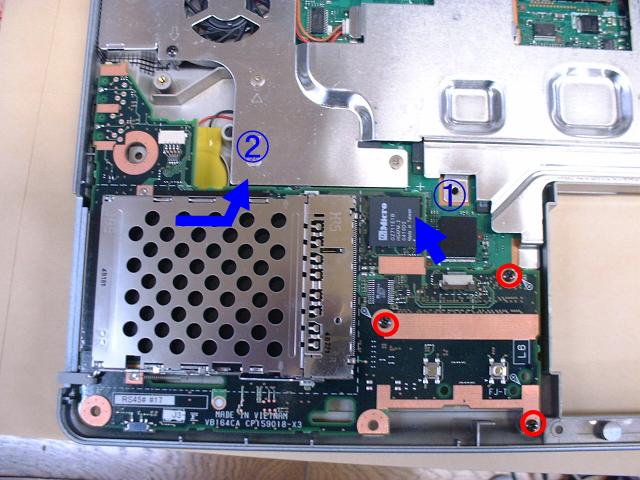

| 12.写真13のを外し矢印①のように軽く持ち上げPCカードサウンドボードのコネクタを外し矢印②のように左へ少し引き上へ取り外してください。 |
写真13

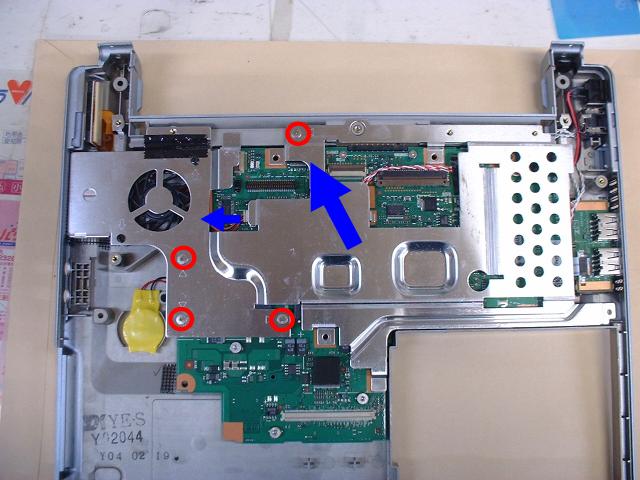

| 13.写真14の冷却ファンのコネクタを外し○ネジ4本を外しアルミ冷却プレートを上へ取り外します。 |
写真14

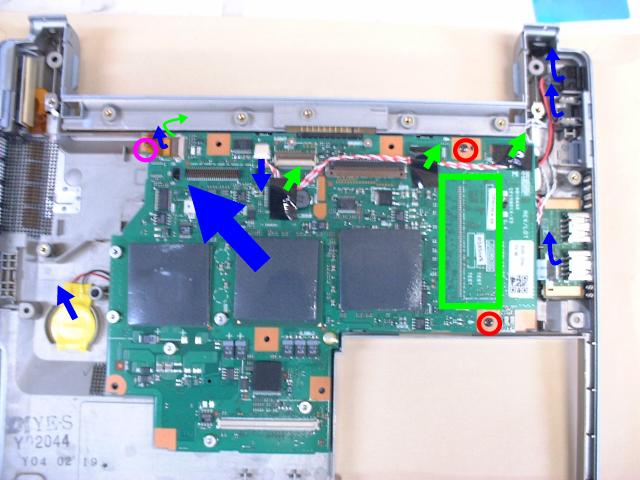

| 14.写真15の左上のVGAコネクタケーブルのロックを右へ持ち上げるように倒しケーブルを外すと下にネジ（○）が1本あるので外してください。上中央付近にLANケーブルコネクタがあるので外しケーブルを止めているテープも外します。次に左下電池が張り付いているので上に持ち上げて外します。右上電源コネクタとその下のUSBコネクタを左へずらしながら上に持ち上げ○ネジ2本を外しマザーボードを持ち上げます。 |
写真15

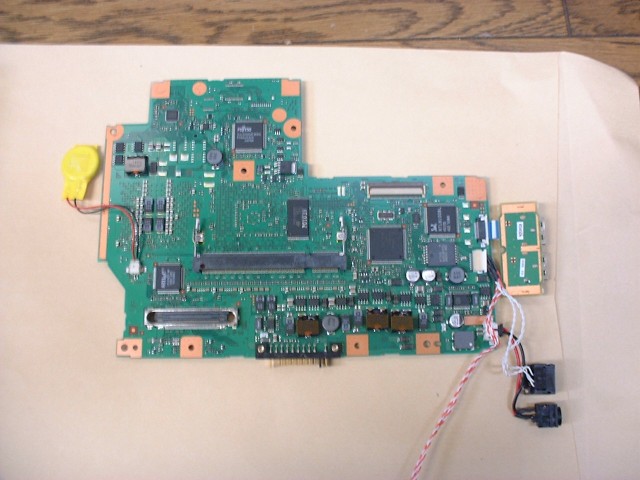

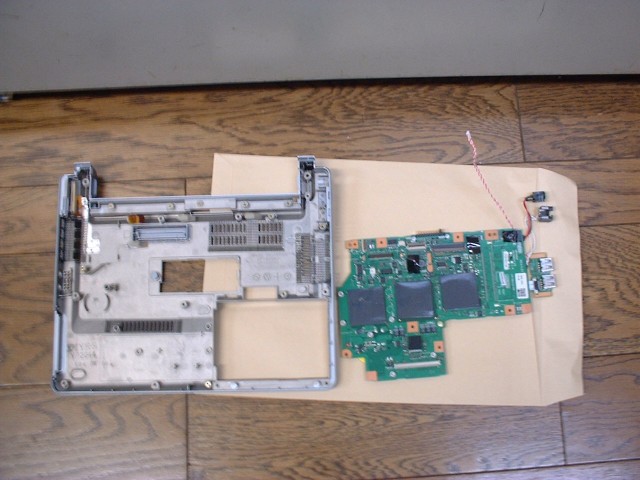

| 分解完了 |
写真16
写真17
