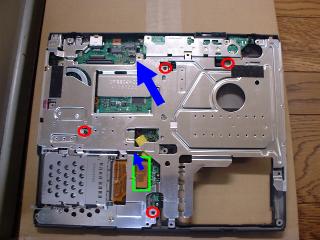

| 11.写真14の○ネジ4本を外し□PCカードコネクタを外しアルミプレートを取り外します。 |
写真14

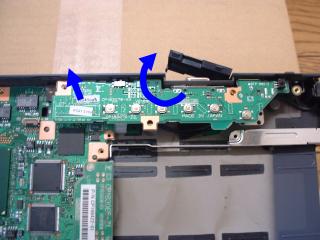

| 12.写真15左の矢印の下にコネクタが有りますので上に上げて外し真ん中矢印のようにIOボードを外します。 |
写真15

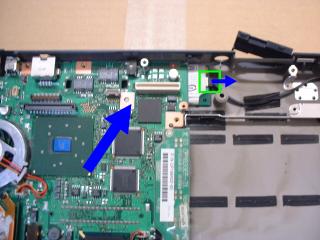

| 13.写真16右の矢印のモデムコネクタを外し、マザーボードを取り外します。 |
写真16

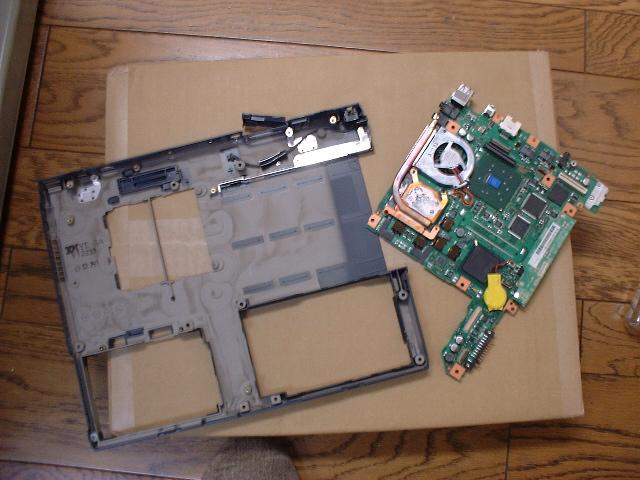

| 14.写真17はマザーを取り外した状態です。 |
写真17

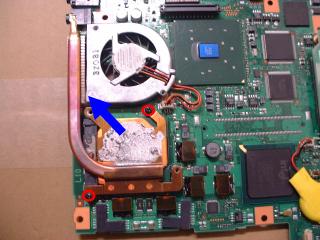

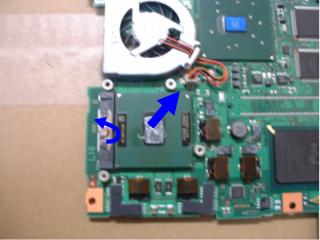

| 15.写真18の○ネジ2本を外しCPUヒートシンクを取り外すと写真19のようにCPUが現れます。CPUの取り外しは左矢印の方向にネジを回すとCPUのロックが外れます。 |
写真18
写真19
