| ここで紹介するのはBIBLO NEⅨ26シリーズオーバークロック方法です。 ハンダゴテの熟練技術が必要です。チップセットが6XXXNU３シリーズと同じな為、基本的に同じです。倍率を１段上げて使用するには動作は問題ないようですが長期間使用する場合は排熱処理を工夫しましょう。 【注意】改造は自己責任でお願いします。これに伴う事故、損傷等は補償いたしかねます。 |

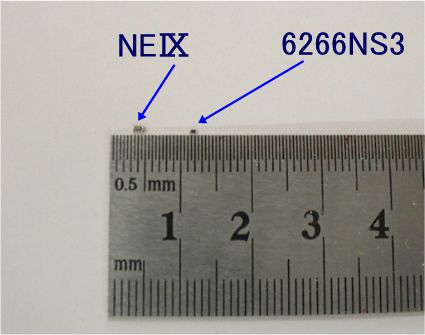

| チップ抵抗の大きさはNEⅨ用は長さが約1.7ｍｍです。半田ごての取り扱いの自身の無い方は挑戦しないでください。【参考】6266NS3用は長さが約1ｍｍ |

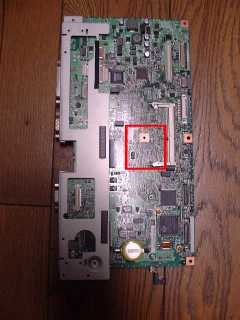

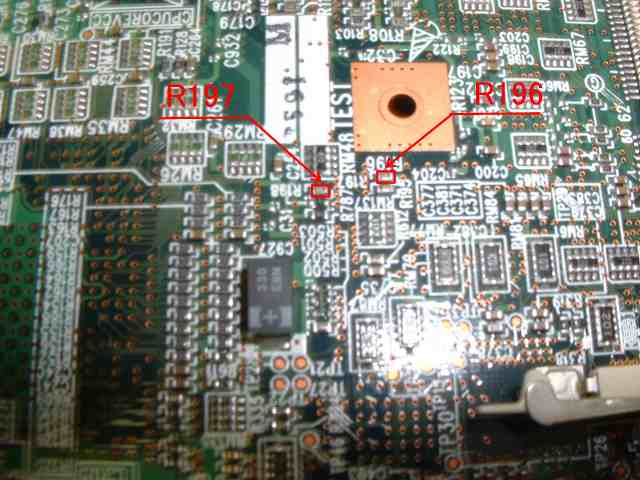

| 上の写真の赤で囲った部分の拡大図です。 |
| 上の写真の抵抗R197、R196を下の表のように設定する事で倍率が変更できます。 一部予想が有ります。 |
| 倍率設定表 |
CPUクロック
|
R196 |
R197 |
266MHz |
○ |
○ |
300MHz |
― |
○ |
333MHz |
○ |
― |

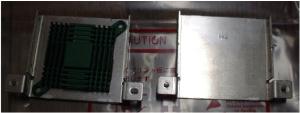

| 私の場合、排熱処理の仕方はマザーについているヒートシングプレートに細工しています。普通はヒートシングプレートとCPUの間に厚さ2mm程度の伝熱シールが着いていますが厚さが2mmも有るので伝熱効果が余り期待できません。そこで写真1のようにヒートシングプレート裏側に1ｍｍ厚の銅版を貼り付けその上に高性能伝熱シート1ｍｍの物を取り付けました。また、写真2のようにヒートシンクプレート表側に手持ちのチップ冷却用ヒートシンクを取り付けました。 |
写真1
写真2
