830NU/L、830NA/L分解のページ


ここでは830NU/Lの分解方法を紹介します。

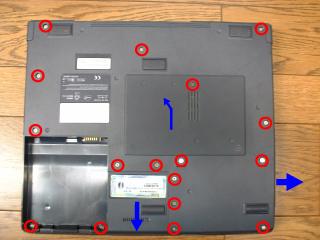

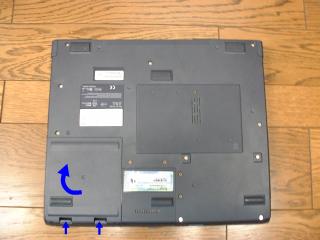

1.写真１のバッテリーを取り外し、次に写真２○ネジを１７本外しHDD、光学ドライブ、メモリーカバーを取り去り写真３の背面の○ネジを2本。を外します。

写真１　写真２

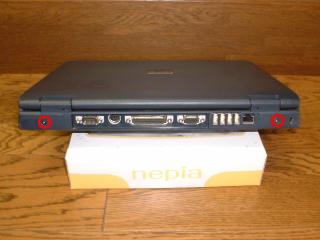

写真３

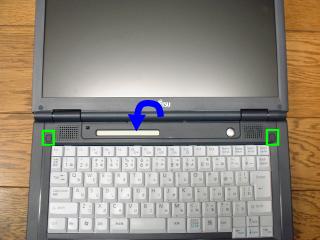

2.写真4□のネジ隠しゴムを取り外し下に有るネジ2本外し矢印の方向にインジケータースイッチインジカバーパネルを外します。
※ヒンジカバー部が背面でロックされていますので先にロックを外してください。

写真４

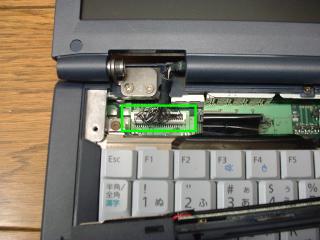

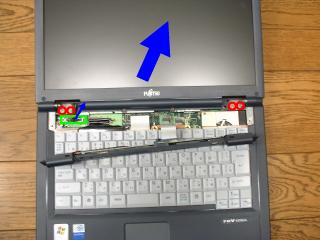

3.写真5、写真６□液晶コネクタを外し写真５の○ネジ4本外し液晶部分を取り除きます。

写真５　写真６

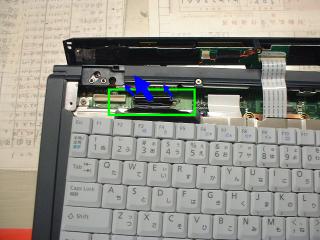

4.写真７のキーボードコネクタを外しキーボードを取り除きます。

写真７
