7180NU4分解のページ

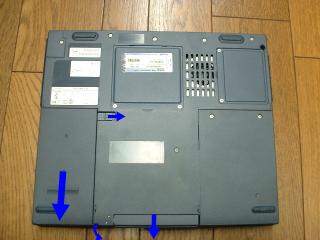

1.本体を裏返しバッテリーのロックを外しバッテリーを外す。次に光学ドライブを外します。
写真１

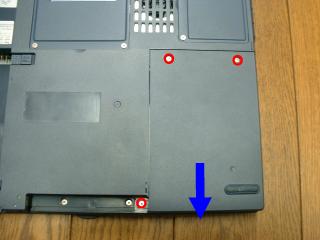

2
○
のネジを３本外しFDDカバーを矢印の方向に外します。
写真２

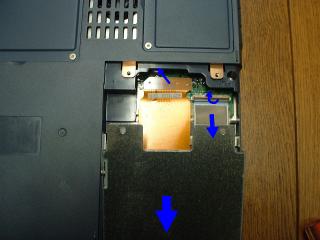

3.FDDコネクタを矢印の方向へ起こしFDDフレキケーブルを抜いてFDDを矢印の方向へ外します。
写真３

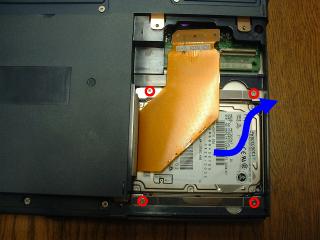

4.HDDコネクタを外し
○
ネジ４本を外し矢印のようにHDDを外します。
写真４

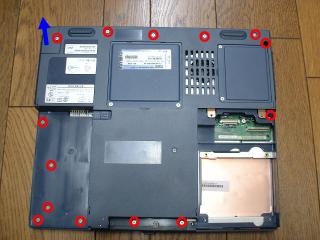

5.
○
ネジ全部外し左上のLANカバーを外します。
写真５

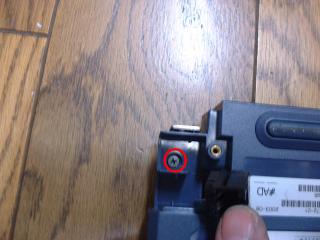

6.LANコネクタの下のネジを外します。
写真６
