パワーアンプ・スピーカー部分全体像 |
| ミッドレンジ部分 クリスキットマルチセルラーホーン＋コーラルＭ１００ マルチセルラーホーンの製作には完成まで２ヶ月ほどかかりました。帰宅後毎日三味線のばち型のベニア板を４枚を４画に貼り付け少しずつ輪ゴムを使って絞ってゆきます。これを片側８個左右で１６個作ります。これを片側８個をつなぎ合わせて底板・側板をつけ、その後で石膏を詰めます。これがなかなか乾かず絞り込んだ奥の方ではカビが発生してしまいました。その後天板を貼り付けスローと部分をつけます。 |
 |
 |
クリスキットマルチセルラーホーン＋コーラルＭ１００ |
| コーラルＭ１００ |  |
 |

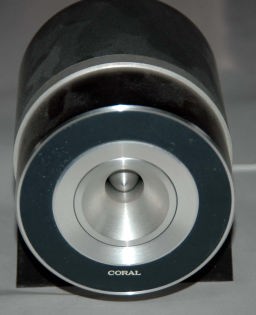

ツイータ部分 コーラルＨ１００ 前面 |

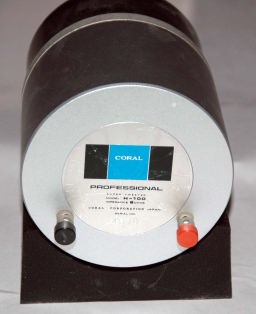

| ツイータ部分 コーラルＨ１００ 後面 |
 |
 |

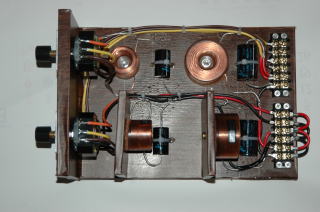

自作ネットワーク ３ウエイ用です。中低域の分割は1.1KHzで中高域の分割は13KHzです。コイズミ無線のカタログのクロスオーバーネットワークの値を使用しました。1.1 KHzのコンデンサーは15μＦ，コイルは1.5mH,13KHZのコンデンサーは１μＦ，コイルは0.15mHを１２dB/octで使用しました。品質はトリテックのコイル・コンデンサーを使用しました。 |
| ウーハー部分 テクニクスＥＡＳ-３８Ｌ１００ |
 |
 |

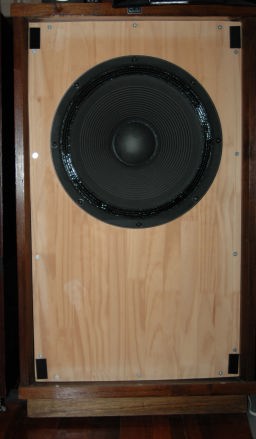

クリスキットSE200のエンクロージャーキット(２００リットル用)にテクニクスのウーハーＥＡＳ-３８Ｌ１００(３８㎝)を取り付けたものです。200リットルといえばドラム缶１本分です。非常に重たく一人では動かせません動かせません。下にゴム製のキャスターを付けました。 |
 |

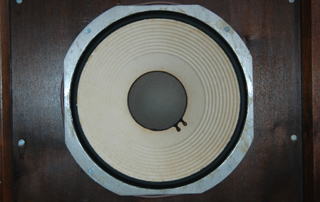

ウーハー部分 ＪＢＬ ＬＥ１４Ａ エッジを交換してそのまま保存してあったＬＥ１４Ａに交換してみました。低音ののしまりが非常によくなりましたる。マグネットはアルニコです。 |
 |

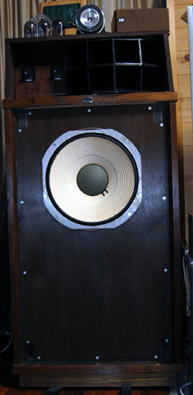

片チャンネル部分のシステムです。 ツイーター コーラルＨ－１００ ミッドレンジ コーラルＭ－１００＋マルチセル ラーホーン ウーハー ＪＢＬ ＬＥ－１４Ａ |
 |

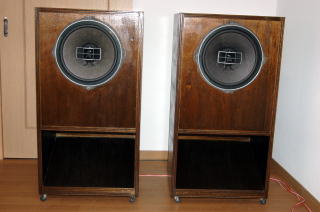

３０年ほど前に作成しましたバックロードホーンです。長岡鉄夫氏の「オーディオ日曜大工」にかかれていた設計で作りました。合板の厚さは21mmです。キャスターも入れて高さが95cm、幅が50cmです。かなり大きなキャビネットになります。スピーカーユニットはパイオニアのユニットで30cmコアキシャルPAX
A30です。  |
