【飾磨幹線SS様】 受変電設備不具合先是正工事　　2017年4月施工

出光興産(株)様の全国給油所受変電設備
一斉点検の結果報告より
キュービクル筐体腐食、キュービクル内機器変色、高圧トランス･コンデンサPCB(ポリ塩化ビフェニル)混入 高圧ケーブル劣化が判明したため　 更新工事を実施。　

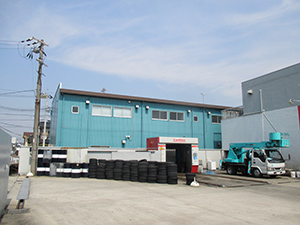

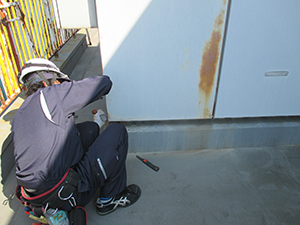

既設現場　架線据付前　　　　　既設ｷｭｰﾋﾞｸﾙ　　　　　　　　既設キュービクル架台ハツリ

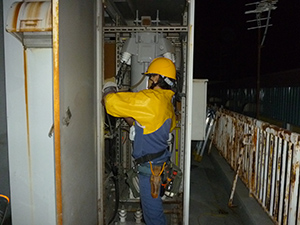

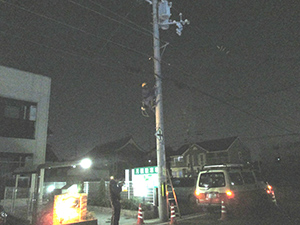

ｷｭｰﾋﾞｸﾙ搬入　　　　　　　　　関西電力停電作業　　　　　　関西電力vct取り外し

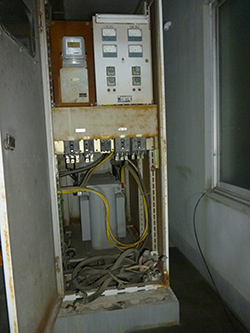

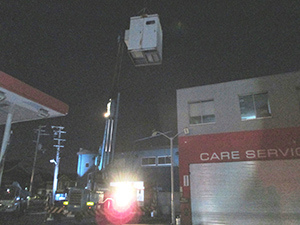

既設ｷｭｰﾋﾞｸﾙ内低圧幹線外し　　既設キュービクル撤去中　　　既設ｷｭｰﾋﾞｸﾙ撤去後架台

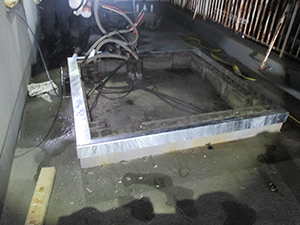

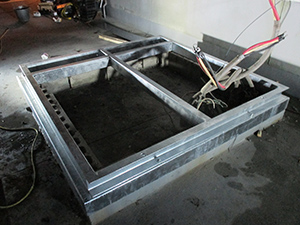

既設架台に鉄骨スカート設置　　アジャスト架台設置完了　　既設VCT移設

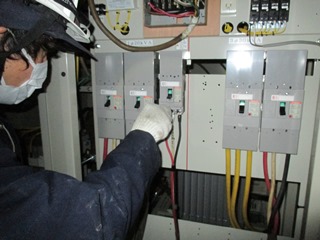

ＰＣＢ混入Ｔｒ コンデンサ　　キュービクル吊り上げ作業中　 低圧幹線接続中

保安協会耐圧等試験、検査中　微量PCB混入機器搬出中　　　　微量PCB混入機器搬出完了

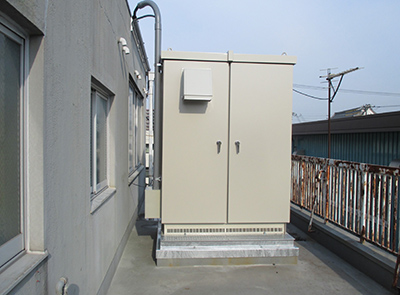

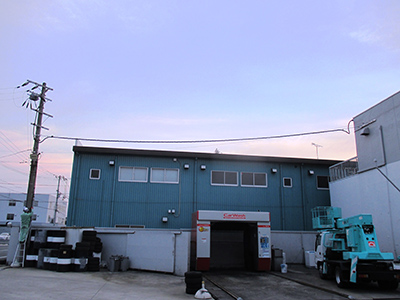

工事完了　　　　　　　　　　　　　　　　　工事完了

【立川南SS様】 受変電設備不具合先是正工事　　2016年9月施工

出光興産(株)様の全国給油所受変電設備
一斉点検の結果報告よりキュービクル式高圧
受変電設備が製造年（昭和49年4月）より
４０年強経過していることが判明したため、
キュービクル本体・高圧ケーブルも合わせて
2016年9月18日の給油所閉店後から翌9月
19日の開店前までに更新工事を施工。

工事前キュービクル　　　　　電力メーター撤去中　　　　　　高圧機器撤去中

工事前引込口　　　　　　　既設防護柵撤去中　　　　　　　既設防護柵撤去完了

キュービクル撤去中　　　　　　キュービクル基礎部　　　　　　アンカーボルト穿孔中

新キュービクル据付中　　　　新キュービクルレベル出し　　　据付後コーキング処理

引込架台ローバル処理　　　高圧配管施工中　　　　　　　新高圧ケーブル入線中

高圧端末作成中　　　　　　　耐圧試験中　　　　　　　　　低圧幹線接続中

高圧引込口接続　　　　　　　更新防護柵取付　　　　　　低圧幹線接続完了

計器用変成器取付　　　　　　電力量計取付　　　　　　　東京電力送電確認

工事完了
