アーシングをしてみました
 |
アーシングをしました まず、アース線はエーモン製の8sqです 端子はエーモン製のものは高いので モリデンＪＰというサイトで購入しました いろいろな圧着端子があります |
 |

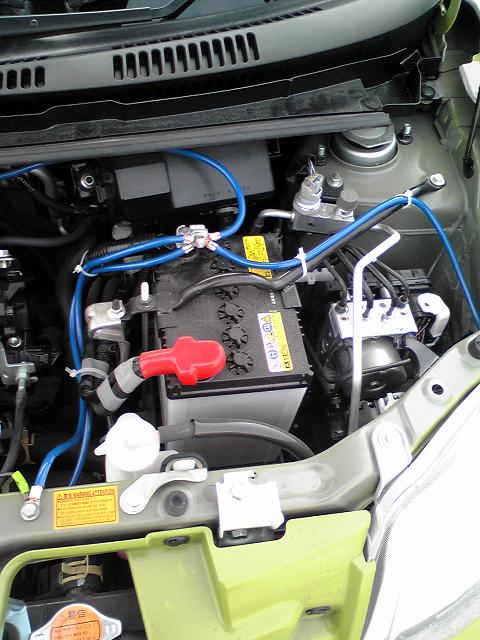

いきなり完成です 場所は純正アースとエンジン部分2箇所 あとライト系のアースと思われる部分にも つけました。 ４点のみだったため、バッテリー部は 直接つけました 最近の車は樹脂部品が多く、 アーシングがしにくいですね |
 |

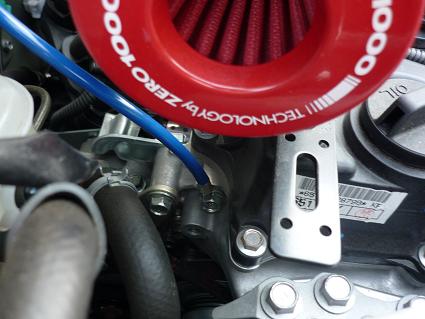

アースポイント１ カムカバーは樹脂製のため、 エンジンブロックにアース |
|
|
アースポイント２ 純正エンジンアースに共締め |
|
|

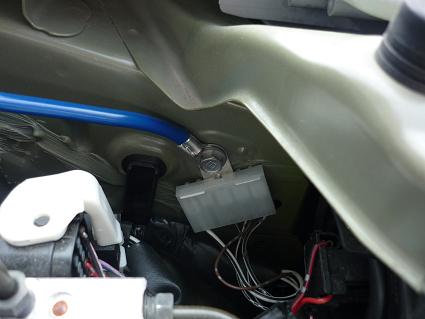

アースポイント３ ライト用？純正アースに共締め |
 |

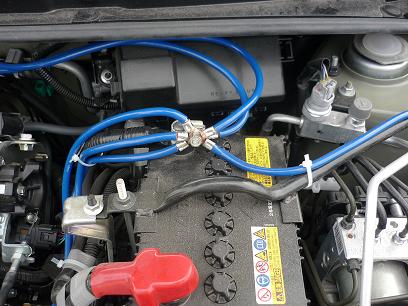

バッテリー部の拡大図です 効果は体感できるほどは変わっていません 見た目だけ？ |
 |

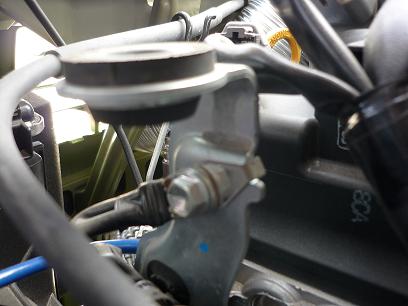

後日アースポイントを増やしました まずはエアクリボックスがあった ステーのエンジンアース |
 |

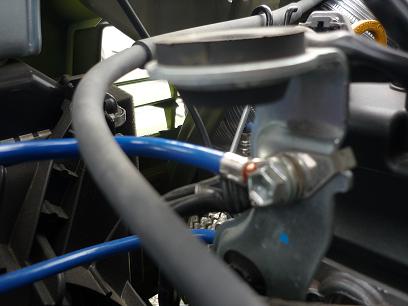

こんな感じで取付ます |
 |

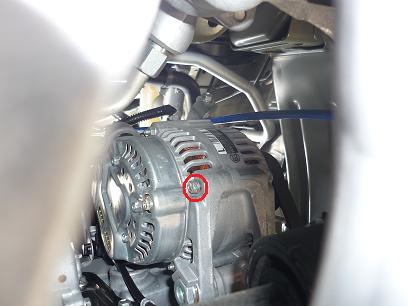

あとはオルタネータ 車体の下にもぐって取付ます 赤丸のボルトを緩めて取付ます |
 |

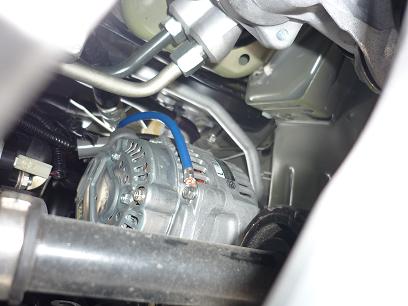

こんな感じで取付ます エッセはオルタネータが下の方にあるので、 車体の下にもぐらないと アーシングできません |
 |
ターミナル部はこんな感じに なってしまいました ターミナルを追加しないと限界です |
 |

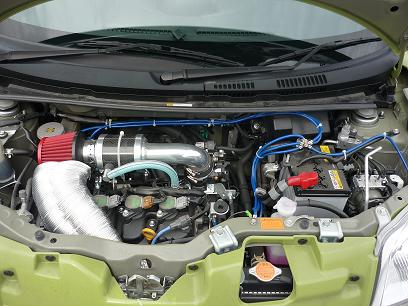

タイラップで線をまとめて完成です 全部で6本になりました |
