ＦＥ１６８ΣによるスロートなしＢＨ設計図

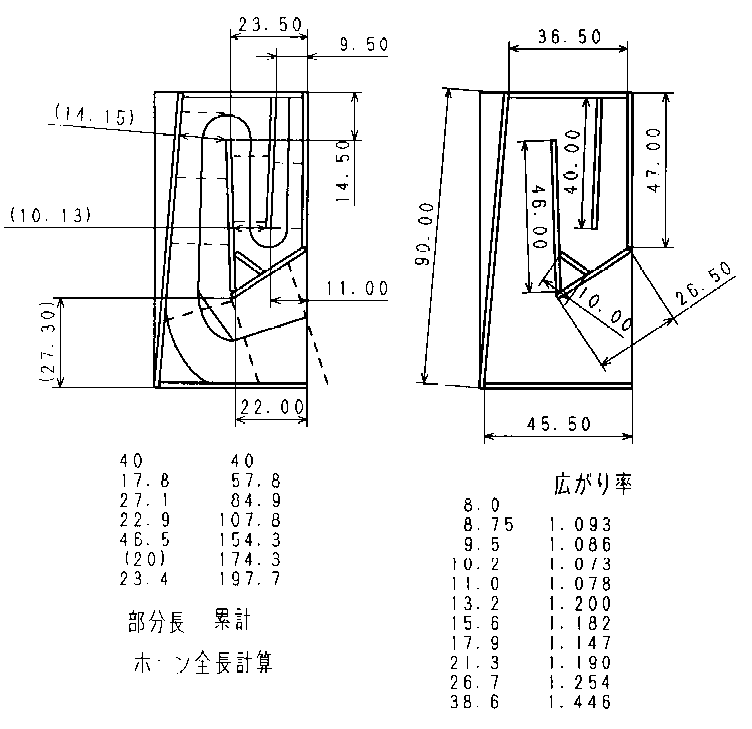

左が音道寸法図、右が板取寸法図、単位はcmです。音道幅は２０cm、勿論右上にユニットが付きます。１５mmのサブロク１枚で片ｃｈです。
左下の数字の列は音道長さの計算過程、右下の数列は、ホーンの先頭＝図の右上＝から２０cmごとの拡大率を求めたものです。ここの数字で１．２１となるのが長岡先生の本で言う常数 Ｋ＝１．１ で、カットオフ周波数２６Ｈｚに相当します。
長岡先生のＤ−１では、バッフル板の裏の下の方にもう一枚板が入り、その入り口がスロート、それより上が空気室、と分かれています。裏板傾斜はＤ−６に似ていて、Ｄ−６の４０ｃｍ板に相当する板は垂直なのですが、この板の下部及びバッフル板の下部を２枚重ねにして、空気室とスロートを分けています。・・・といった長岡式スロート作りをやらずにいきなり擬似エクスポネンシャルホーンを始めています。スロート無しＢＨと呼びたくなった気持ちをご理解ください。なお、引用作品は「長岡鉄男のスピーカー工作全図面集１」（音楽の友社）にあります。
これが当初の設計図だったのですが、まず、片側側板上に仕切り板を立てたところで、いかにも剛性が低そうな気がして、音道幅の中央付近で、バッフル・４０ｃｍ板間、４０ｃｍ板・４６ｃｍ板間、４６ｃｍ板・裏板間、それぞれ２枚ずつ端材を現物あわせで押し込む形で接着しました。
一応の完成後、鳴らしてみると側板の開口部が盛大に鳴るので、橋渡しする形に手前と奥の方と２枚、音道をさまたげにくそうな向きではさみました。
最後のコーナーの隅付近がまだ鳴っているので、長岡式の「堤防＆砂利」も考えたのですが、結局隅にべたべた端材を張りました。インテリアとしては大失格です。最初から裏板の下の方は分けて素直な音道形状にするのでした。
