AMD Athlon 1.33Gをオーバークロック

到達結果  記録日:2001/04/05
1.33GHzのCPUを1.521GHzで常用してます。
(夏場の酷暑、室温35℃のクーラ無しの状態に室温をUPして測定)

(Maxでは、1.534GHzでベンチマーク確認しました。
1.560GHzではWin2kが立ち上がってもベンチマーク途中で止ってしまい
測定結果が出ませんでした。
BIOSはFSB122*倍率12.5又は、FSB154*倍率10.0で起動しなくなりました。

倍率を上げた場合
クロック 設定
1.560GHz Vcore1.79 FSB120*倍率12.5
1.534GHz Vcore1.79 FSB118*倍率12.5
1.503GHz Vcore1.77 FSB116*倍率12.5
1.481GHz Vcore1.77 FSB114*倍率12.5
1.470GHz Vcore1.75 FSB113*倍率12.5
1.442GHz Vcore1.75 FSB111*倍率12.5
1.417GHz Vcore1.73 FSB109*倍率12.5
1.391GHz Vcore1.73 FSB107*倍率12.5
1.365GHz Vcore1.69 FSB105*倍率12.5

FSBだけを上げた場合
クロック 設定
1.530GHz Vcore1.79 FSB153*倍率10.0
1.500GHz Vcore1.79 FSB150*倍率10.0
1.480GHz Vcore1.77 FSB148*倍率10.0
1.450GHz Vcore1.77 FSB145*倍率10.0
1.400GHz Vcore1.75 FSB140*倍率10.0
1.330GHz Vcore1.75 FSB133*倍率10.0
1.200GHz Vcore1.73 FSB120*倍率10.0
1.100GHz Vcore1.73 FSB110*倍率10.0
1.000GHz Vcore1.69 FSB100*倍率10.0

マシン構成
ケース   ミドルタワーケース Justy EN-7233 250W ATX
M/B    Asus A7V-WOA U-ATA100ソケット付き
      その後、Asus A7V133/550/WOA-JYA U-ATA100,RAID 0
CPU    AMD Athlon 1.33G
ファン    GIGACOMP製FH9040MKU
       85W(12V)ペルチェ
RAM    PC133 CL3 512MB×2、PC133 CL3 128MB×1
AGP    CREATIVE 3D GeForce PRO
SOUND  AOpen Phantom 3D Audio
LAN    BUFFALO LGY-PCI32-GT Gigabit Ethernet Adapter
HDD    Seagate ST320423A 20G、Seagate st317221A 17.2G
DVD    Pioneer DVD-115/WD
FDD    NEC 3-mode Floppy

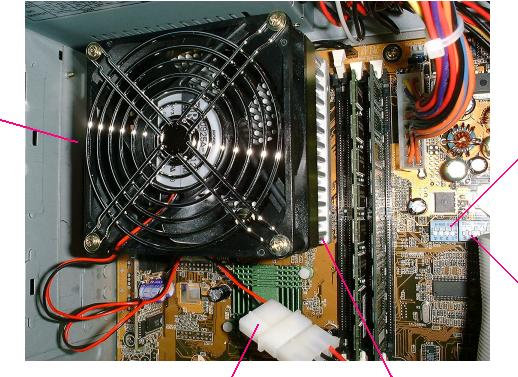

パソコン内部の写真

GIGACOMP製FH9040MKU
と85Wペルチェ











FSB設定スイッチ





倍率設定スイッチ
     ペルチェの電源コネクター     この下にペルチェをはさむ

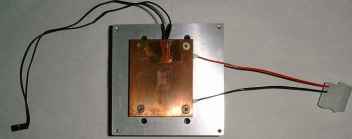

ペルチェ素子の取り付け

ヒートシンクと銅板間にペルチェ素子を取付 銅板は、均一に締め付ける。温度センサー取付



スイッチの設定

倍率設定スイッチ
倍率 5  6
5.0 ON ON ON ON ON
5.5 ON ON ON ON
6.0 ON ON ON ON
6.5 ON ON ON
7.0 ON ON ON ON ON
7.5 ON ON ON ON
8.0 ON ON ON ON
8.5 ON ON ON
9.0 ON ON ON ON
9.5 ON ON ON
10.0 ON ON ON
10.5 ON ON
11.0 ON ON ON ON ON ON
11.5 ON ON ON ON ON
12.0 ON ON ON ON ON
12.5 ON ON ON ON

(空欄はOFF)

..............................................
通常のFSBの
設定
1 2 3 4
90 ON ON ON
95 ON ON
100 ON ON ON ON
101 ON ON
102 ON
103 ON ON ON
105 ON ON ON
107 ON ON
109 ON
110 ON
.................................................
 特殊FSBの
設定

1 2 3 4
111 .
112 ON
113 ON ON ON
115 ON ON
117 ON ON
(FSBを上げるとBIOS起動が
 かなり難しくなります)

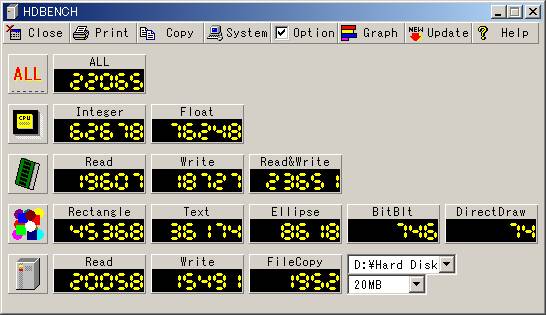

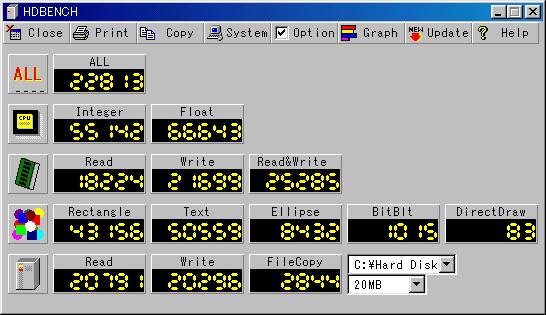

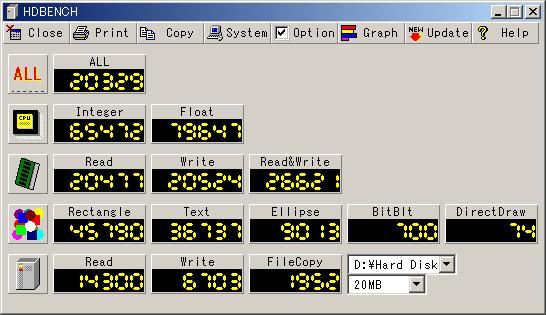

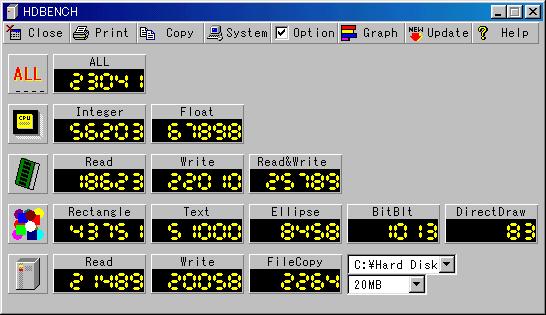

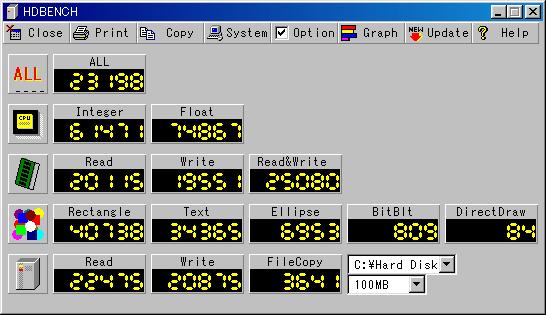

ベンチマーク結果

Windows2000で1.534GHz


Windows98で1.521GHz


Windows2000で1.470GHz


Windows98で1.442GHz

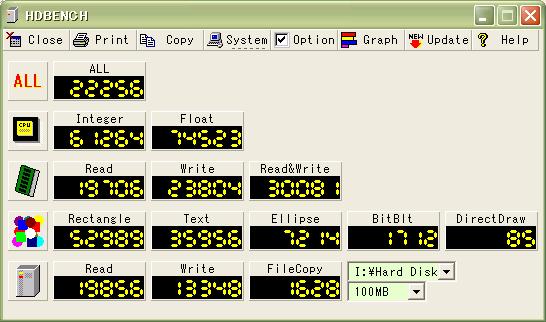

WindowsXPで1.441GHz


Windows98で1.391GHz


Windows98で1.365GHz
