ラックスＡ３７００三極管アンプ 　　　　　発売：1975年


　ラックスキットＡ３７００ パワーアンプ用シャーシーキットと三極管８０４５Ｇによる５０Ｗ×２の
パワーアンプです。
初段の電圧増幅用には、６ＡＱ８の双三極管を使い、位相反転には６２４０Ｇを使い駆動します。
このアンプが作られた１９７５年は、オーディオ界はすでにパワートランジスターによるアンプが
主流で、もはや真空管アンプは消えつつある時代でした。しかし、一部のオーディオマニアでは、
トランジスターの冷たくクリーンな音色を嫌い、暖か味のある真空管パワーアンプの需要が盛り
上がりを見せていました。これに応えラックス社は、ＮＥＣと提携して新しいオーディオ専用管で
ある８０４５Ｇを発表しました。
　８０４５Ｇは、６０年代のＮＥＣのお家芸である大型多極管を内部で３極管接続したもので、当時
では類を見ない大型管として一躍脚光を浴びることとなりました。またラックスではこれに合わせ
て出力トランスも発表し、ドライバー管としても専用の６２４０Ｇを開発するなど真空管アンプに対
する並々ならぬ取り組みがマニアの心をくすぐりました。



　出力管８０４５Ｇとドライバー用の６２４０Ｇは、ＬＵＸのキットブランド名であったＬＵＸＭＡＮが発売
していたオーディオ用の三極管です。製造はＮＥＣに委託しておりましたが、国産のメーカーが
真空管の製造を全面中止してからは、ＬＵＸＭＡＮオリジナルのこれらの球は数が少なくなって
次第に高価になり、未使用のものはおろか使用済みであっても、今日では市場に出回ることは
ほとんど無く幻の球となりつつあります。 また、入手困難であるため消えゆく運命となっています。
この８０４５Ｇは、ラックスとＮＥＣ(新日本電気)が共同で開発した大出力用の三極管です。プレート
に放熱効率の高い特殊結合金属を用い、放熱用フィンを設けた大型の電極構造を採り、４５Ｗ
もの大きなプレート損失を実現していますので、ＡＢ1級プッシュプル動作で６０Ｗもの大出力が
楽々と取り出せます。 ６ＣＡ１０よりも一まわり以上大きな物で、傍熱型のオーディオ用の三極管
としては一番大きな出力が出るのではないかと思います。

　このアンプは、８０４５Ｇを採用したステレオ・プッシュプル回路で、この球を十分に余裕をもって
動作させ、５０Ｗ／５０Ｗの実効出力を取り出しています。又、アウトプット・トランスは、線径を
あげてパワーロスを極限に近いまでに減らしたハイパワー仕様のＯＹ１５−３.６Ｋ−ＨＰで、周波数
特性、位相特性など性能の向上を図ったものです。
ドライバー回路には、いわゆるムラード型と呼ばれる、カソード結合型位相反転回路を使っていま
すが、ドライバー管に高電圧ドライバー用として設計された、ラックス・ブランドの双三極管６２４０Ｇを
採用して、優れたドライバー回路に仕上げています。
初段は、低内部抵抗の６ＡＱ８を並列に接続して更に内部抵抗を下げるとともに、次段との間を
直接結合として低域時定数段を減らし、低域における高い安定性を得ています。
このほか、高域の安定性を向上させる位相補正回路も歪率特性悪化という弊害を伴いますが、
この点にも十分な検討を加え、あらゆる負荷条件に対する高い安定性とすぐれた歪率特性を
両立させています。

［回路構成］
　初段は６ＡＱ８です。ドライバー段はＭＴ管で双三極管の６２４０Ｇ、パワー段は多極管を内部で
三極管接続したＧＴ管の８０４５Ｇです。
８０４５ＧへのＢ電圧供給は、電源トランスの３６０Ｖタップを並列に接続し電流容量を稼いで
ダイオードで全波整流したものを電解コンデンサーＣとチョークトランスＬのπ型平滑回路を通し
てリップルを低減し４８０Ｖを得ています。６２４０Ｇのドライバー段のＢ電圧は、４６５Ｖと高く設定
し供給しています。８０４５Ｇはｇｍが１１，０００と高い三極管ですが、固定バイアス時のグリッド
抵抗は１００ＫΩと設定しています。一般的に、この値が低い方が直線性が良くなるようです。

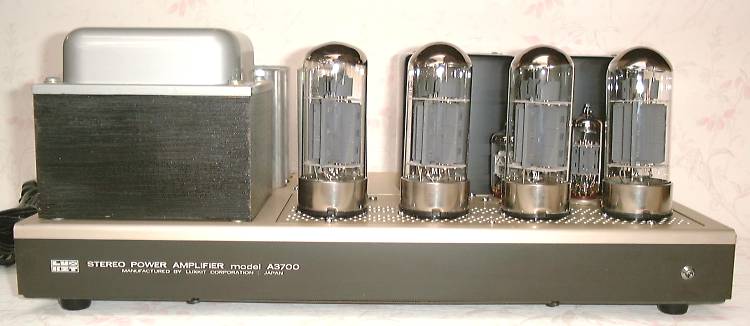

［正面］

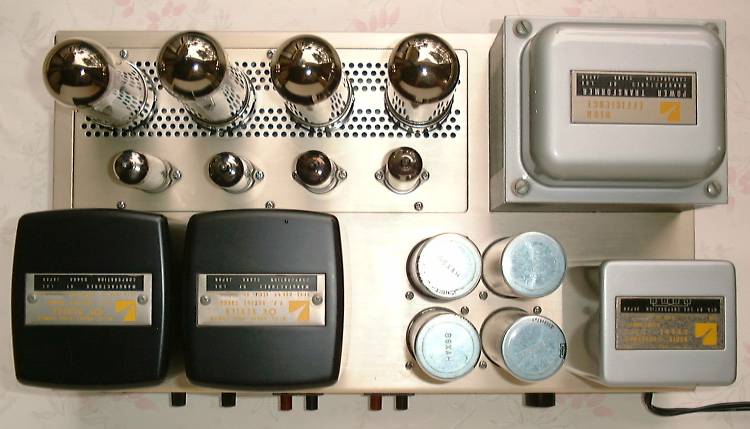

［上面］

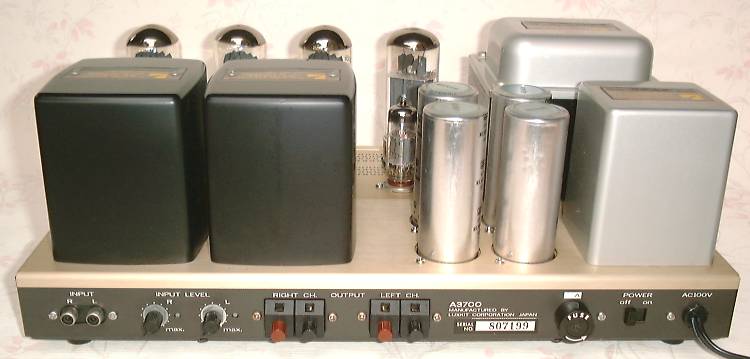

［裏面］



規　格　と　特　性

実効出力　　　　５０Ｗ
全調波歪率　　０．５％以下
　　　　　　　　　(５０Ｗ、１ｋＨｚ)
周波数特性　　１０Ｈｚ〜４０ｋＨｚ
　　　　　　　　　(−１ｄＢ以内、１Ｗ)
入力感度　　　　約９００ｍＶ
入力インピーダンス　１００ｋΩ
残留雑音　　　　０．５ｍＶ以下

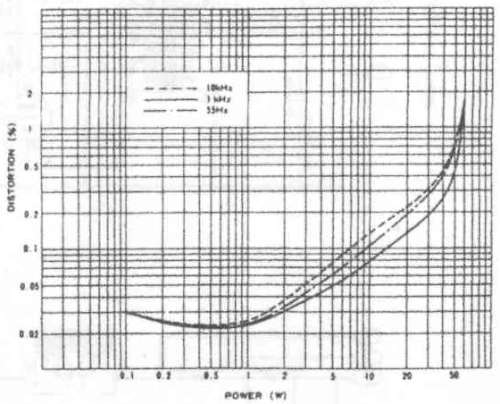

［高調波歪率特性］

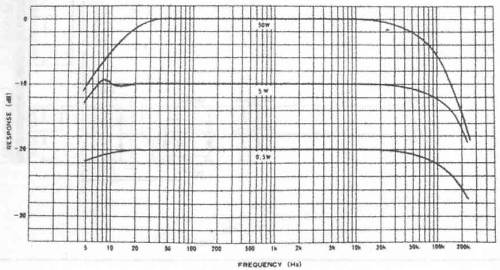

［周波数特性］

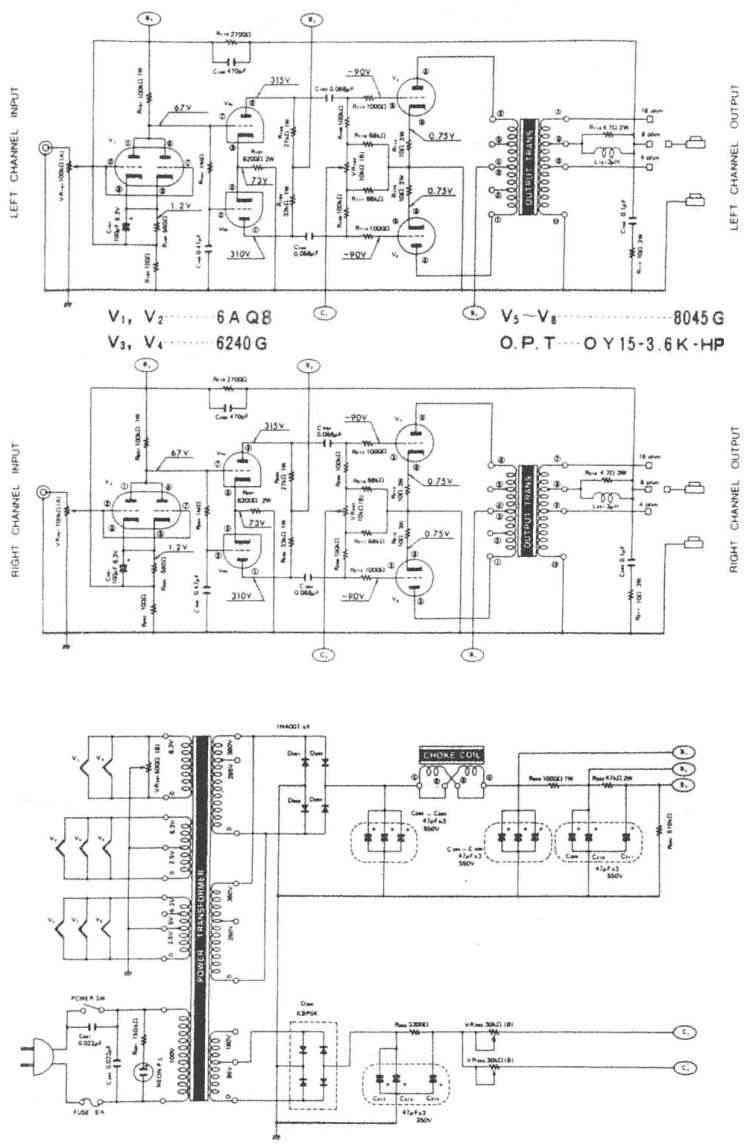

［回路図］
