ラックスＡ３０３２
　　　　　　　コントロールアンプ 　製作：1979年


　Ａ３０３２は、ラックスキット社の管球式コントロールアンプ・キットです。これはラックス・ブランドの
コンパクト型コントロールセンターＣＬ３２をそっくりそのままキット化した製品で、コントロールアンプ
としての性能追求を徹底的に行っています。回路構成上では、とくに歪率特性、耐入力特性、位相
特性などの改善を図っているわけですが、このほか合理的なシャーシ構造により、信号経路の配線
に使われるシールド線をほとんど取り去り、入力回路も最短コースで配線し、回路はプリント基板化
するなどして長期にわたる安定性と、管球式アンプとしてはぬきんでた素晴らしい周波数特性、高
ＳＮ比を得ています。勿論、機能的には必要と思われるものはほとんど揃えていますが、音質調整
機能はプログラムソースの補正を積極的に行えるよう独自のリニア・イコライザだけに絞り、どちら
かといえば汎用型のトーン・コントロールは省略することにしました。
優れた歪率特性、耐入力特性などを実現するためにＳＲＰＰ出力段を採用した３段Ｋ-Ｋ・ＮＦ型の
イコライザ回路、裸特性を重視した２段Ｐ-Ｋ・ＮＦ型のフラットアンプ回路、特に実用レペルでのＳＮ
比改善を図ると共に、正確な減衰量が得られる４連型の音量ボリューム、アクティブな素子を使わず
それでいて可聴周波数帯域への影響を最小限に押さえ、不要な超低域だけをシャープにカットする
新型フィルター回路、入力インピーダンスが高く出力インピーダンスの低い出力回路として最適な
カソードフォロア回路など、すべてにわたって検討に検討をかさねた上で採用した回路構成です。






［回路構成］

イコライザ回路
　コントロールアンプのイコライザ回路は、レコードを再生する場合、音質に最も大きく影響を与える
部分です。つまり、イコライザ回路の設計の良否がコントロールアンプの性能を左右すると言っても
決して言い過ぎではないということです。どのような回路構成を採用したとしても優れたイコライザ回
路に仕上げるためには、微小な信号を取り扱うために出来る限りＳＮ比を良くすること、ＲＩＡＡ補正
カーブが正確であること、この段の後に接続される厳しい条件にも左右されない高い安定性を確保
すること、全可聴周波数帯域にわたって低歪率であること、どんなカートリッジが接続されても、どん
なにダイナミックレンジの広いレコードでも十分に満足できる耐入力特性を確保することなどが要求
されます。本機のイコライザ回路とＮＦ型イコライザ回路の両方から追いかけました。それぞれ、
ＳＮ比、位相特性、歪率特性、耐入力特性などいろいろな面から全て検討を加えたわけですが、その
結果音質に関係すると思われるところを完全に同じ条件にしてやれば、いずれも優劣つけがたい
ようです。しかし、管球式アンプの場合ＣＲ型イコライザでは満足のゆくような諸特性を確保しながら
ＳＮ比をよくすることが難しく、トータル的にみてＮＦ型イコライザの法が優れているという結論に到達
し、これをもとに発展させてゆくことにした。
本機のイコライザ回路は、基本的には３段Ｋ-Ｋ・ＮＦ回路（出力段のカソードから初段のカソードへ
負帰還をかける）方式です。この構成では、普通は出力段にカソードフォロアが使われますが、ここ
ではこの代わりにＳＲＰＰ回路（シャント・レギュレーテッド・プッシュプル回路）を採用しています。
これが従来の回路との違いです。
出力段には並列制御型ＳＲＰＰ回路を採用しているわけですが、これはカソードフォロアと同じ働きを
すると考えてもよく、ゲイン（利得）がありません。この回路の特徴は、出力電圧が大きくカソード
フォロアと較べて歪率特性が一段とすぐれていることで、入力インピーダンスが高く、出力インピー
ダンスが低いことはいうまでもありません。
ＳＲＰＰ回路では、カソードフォロアのＲｋのかわりにＶ2が挿入され、Ｖ2のコントロール・グリッドには
Ｖ1の出力電圧と逆位相の入力で制御される点から、一種のカソードフォロアと考えることが出来る
わけです。このときのＶ2は、単なるカソード抵抗の代わりをするということだけでなくＶ1の非直線性
動作を補正するように働き、出力段としてのリニアリテイが改善されることになります。又、入力
インピーダンスが高いので２段目の負荷条件としては理想で耐入力特性の改善にも役立ちます。
さらに出力インピーダンスが低いと言うことは、後に接続される厳しい負荷条件にも左右されない
高い安定性を確保することになります。
初段と２段目には、とくに厳選した低雑音タイプの１２ＡＸ７を採用し、ＳＮ比の改善を図っています。
また、これらの段の動作点の設定には十分な検討を加え、互いに波形歪を打ち消させるようにして
歪率の改善を図っています。加えて、２段目のプレートと出力段から初段のプレートに局部帰還を
かけ、メジャーＮＦがかけられる前の裸特性を良くする工夫をも施し、このイコライザ回路全体の
優れた歪率特性の実現を図っています。

フラットアンプとリニア・イコライザ
本機のフラットアンプ部は、３極管による２段構成で、２２ｄＢ（約１３倍）のゲインを得ていますが
バランスボリュームにＢ型カーブのもの（中央位置で６ｄＢ減衰する）を組み合わせてアンプのゲイン
をむやみに押さえず、適切なトータル・ゲインを得ています。これは、３極管の２段構成で、それほど
ゲインを必要としない場合には、どうしても負帰還の量が大きくなり、帰還用の抵抗が小さくなって
しまいます。この抵抗は、２段目の球のプレート負荷抵抗と並列に接続されることになり、高出力
時の歪率特性を悪化させることになるわけです。したがってこの２段アンプゲインを極度に下げず
に、挿入損失の大きいバランス・ボリュームを組合わせて、適切な総合ゲインをえているわけです。
また、ここでも２段構成のＰ-Ｐ間（プレート・プレート間）に局部的な帰還をかけて、メジャーＮＦを
かける前の裸特性を改善し、すぐれた歪率特性を実現しています。
このフラットアンプは、本来、平坦な周波数特性をもったアンプとして動作するものですが、本機では
プレート回路の帰還素子を切り替えることによって直線的な傾斜をもった周波数特性を得ることが
出来るようにしています。これをリニア・イコライザと称しています。

音量調整用４連ボリューム
コントロールアンプの音量ボリュームには、一般的に２連ボリュームが使われています。このボリュ
ームを挿入する位置は、フラットアンプ部の前か後かというのが普通です。フラットアンプ部の後に
置けば残留ノイズの点では有利になりますが、耐入力特性の点では不利になるという二律背反の
状況が生じます。ＳＮ比も、耐入力特性も、ユーザーにとって十分に満足できるレベルを実現する
ことが必要で、実際にはフラツトアンプ部のＳＮ比を出来るだけ改善しておいて、フラットアンプ部の
前に音量ボリュームを設けるという手法を探っているわけです。
２連ボリュームでは、このような手法を使ってこれらの問題を解決しているわけですが、４連ボリュ
ームに適切なものがあれば、アンプの入口に近いところとアンプの出口に近いところの２箇所に
入れることが出来、２連ボリューム採用の時よりも耐入力特性を満足させながら、更に高いレベル
の実用上のＳＮ比が得られることになります。
本機の音量ボリュームには、このような条件を全て満たすことが出来るように、４連のデテント型
ボリュームを採用しています。このボリュームは、０〜−１０ｄＢ、−１０ｄＢ〜−３０ｄＢ、−３０ｄＢ〜∞
と３分割にし、０〜−１０ｄＢまではフラットアンプの後のボリュームが動作し、−１０ｄＢ〜−３０ｄＢ
まではフラットアンプの前のボリュームが動作し、−３０ｄＢ〜∞までは再びフラットアンプの後の
ボリュームが動作するように設計されたもので、実際使用時のＳＮ比の改善と耐入力特性の
悪化を防いでいます。もちろん、音量ボリュームを絞りきれば残留ノイズは皆無となります。更に、
このボリュームには高精度の連続可変型で音質の問題も十分に検討したものを採用しています。

超低域用フィルター回路
レコードのソリによるノイズ、トーンアームの共振によるノイズ、テープのワウなど、実際には耳に
聞こえない１０Ｈｚ以下の超低域の雑音も、レベルが大きくなればスピーカーのコーン紙を動かし
混変調歪みの発生原因となります。そこで本機では、可聴周波数帯域への影響を最小限に押え
ながら、音質に好ましくない超低域の雑音を取り除くことにポイントを絞り、フィルター回路を構成
させることにしたわけです。フィルター・スイッチの標示はＬＯＷＣＵＴ，ＤＥＦＥＡＴ，ＳＵＢＳＯＮＩＣと
なっており、効果的に減衰する周波数はＬＯＷＣＵＴで２０Ｈｚ以下、ＳＵＢＳＯＮＩＣで１０Ｈｚ以下です。
さて、この超低域の雑音を取り除くためには、どのようなフィルター回路を採用すればよいかという
問題があります。可聴周波数帯域に影響を与えずに、超低域の雑音を取り除こうすれば、出来る
だけシャープな遮断特性が必要となります。この目的に合うフィルター回路には、アクティブ素子を
利用したＮＦ型回路がすぐに浮かんできますが、本機の場合、出来るだけシンプルな回路構成とい
うことで、アクティブな素子を使いたくなかったものですから、コンデンサと抵抗だけで構成出来る
ツインＴ型回路を採用することにしたわけです。
このツインＴ方フィルター回路の特徴は、アクテイブ素子を使わずに、コンデンサと抵抗だけで構成
でき、そして、ある特定の周波数帯域をシャープに減衰させることが出来るところにあります。
本機では、さらにフィルター効果を高めるため、ツインＴ型フィルターにＣＲ１段フィルターを組合わ
せ、総合特性として超低域を取り除く効果的なフィルターに仕上げています。

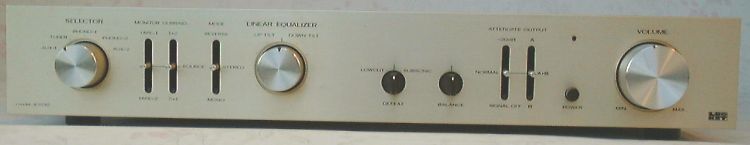

［正面］

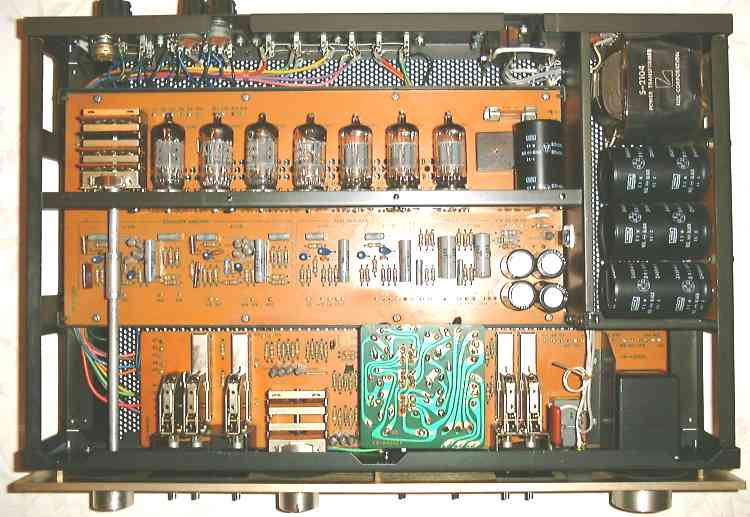

［上面］

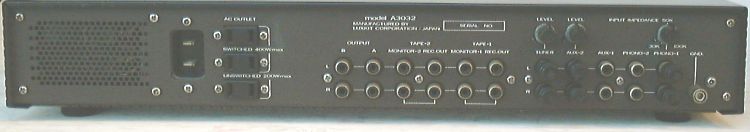

［裏面］



規　格　と　特　性

出力電圧　　　　定格２Ｖ
全調波歪率　　０．０３％以下
　　　　　　　　　（出力２Ｖ，２０Ｈｚ〜１５ＫＨｚ）
周波数特性　　１０Ｈｚ〜４０ｋＨｚ (−１ｄＢ以内)
入力感度　　　　１６０ｍＶ（ＡＵＸ）

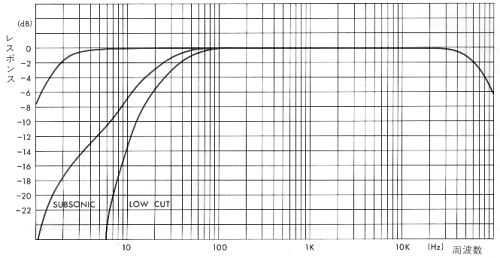

［周波数特性］
周波数特性およびフィルター特性（ＰＲＥ，ＯＵＴ出力）

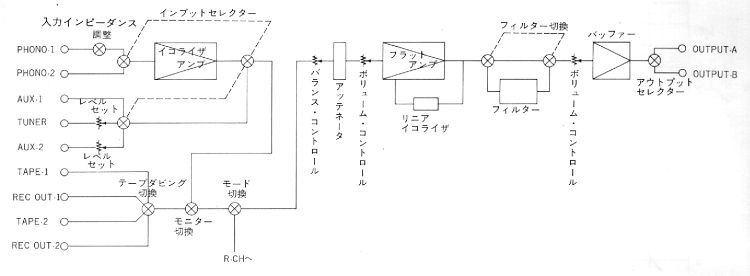

［ブロック図］
