Midホーンタイプ大型ＳＰシステムの製作

2017．09．02　　　Ｋａｔｏｕ＠刈谷

　Ｍｉｄホーンタイプ　　　大型ＳＰシステムの製作その①　　　　　　　

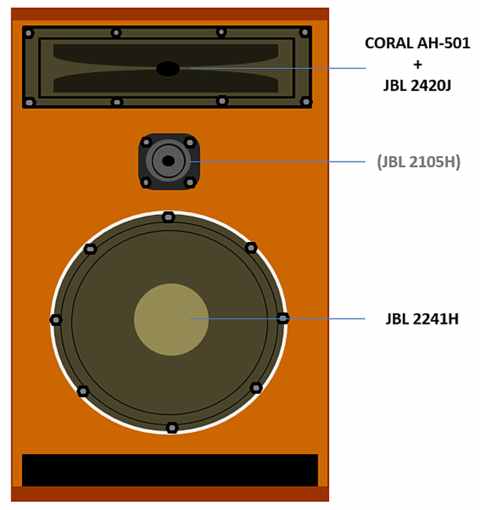

ＣＯＲＡＬＡＨ-５０１＋ＪＢＬ２４２０Ｊ

ＪＢＬ　２２４１Ｈ

＜１．経緯＞
　　・今年の「Ｔｕｂｅ（中部）持寄り試聴会」で２組の大型スピーカーが披露されました。
　　　何れもＭｉｄホーンを持つシステムで大型円形ホーンは２ｉｎ、ラジアルホーンには１ｉｎのドライバーを搭載しています。
　　　試聴が始まると～
　　　　　　　＜Ｍｉｄホーンから楽器が躍動エネルギーとなってぶっ飛んで来ました！！凄い！！＞　やはりＭｉｄはホーンは良い！
　　　　　　　　　　　　　　一度はＭｉｄホーンを持つ型大型システムを作ってみたい！！

＜２．どうしようか＞
　　・リビングには既製品ながら既に大型スピーカーが存在します。　アルテック６０４－８Ｌをバラッドの箱に組込んだＢＡ-６２０です。
　　 ALTEC 604-8L

　　・同軸ホーンを搭載していますが、大型ホーンを聴いた後では何だか控えめな鳴り方で少し物足りません。
　　　Ａ-７の様にセクトラルホーンをど～んと乗せれば期待する音が得られるかもですが、一方で同軸ならではの定位の良さは死んでしまいます。
　　　夜間ワイン（冬は生酒！(~酔~)）片手に音量を絞って聴くジャズには大口径フルレンジと球アンプが欠かせません。

＜３．仕様取決め＞
　　・ＢＡ-６２０を自室に移動し、リビングのメインスピーカーを新作することにします。
　　・多少費用が掛かっても長らく満足し楽しめるものとします。　但しユニット等は中古とし可能な限りコストを抑えます。
　　・先ず基本仕様を取り決めます。
　　　①アンプはとっ替えひっ替え聞き比べしますからＬＣネットワークによるフルレンジ入力とします。
　　　②ＬＣネットワークでも繋がりが良いウーファー＋Ｍｉｄホーンの２ウェイとします。必要であれば後でツィーターを後付けします。
　　　③後のマルチ駆動化を考慮し、Ｍｉｄ・Ｂａｓｓユニットを追加できるスペースを予め設けておきます。
　　　④リビングに置いてもさほど邪魔にならず、移動も比較的容易な大きさ・重量・構造とします。
　　　⑤箱サイズを可能な限り詰めつつ３０Ｈｚまでフラットを目標とします。　必然バスレフ方式とします。
　　　⑥箱はユニットを決めてから詳細検討とします。

＜４．ユニットの検討＞
　（１）．ウーファー
　 ①－格安の４６ｃｍその１－
　　・３０Ｈｚまでフラットを目指すとなると大口径が必須です。　一般的には３０cm超級でしょうか。
　　・漠然と「何か安価な出物がないかな～」と通販店サイトを物色したところ、名古屋ＮＢ店でペア2万円台半ばの

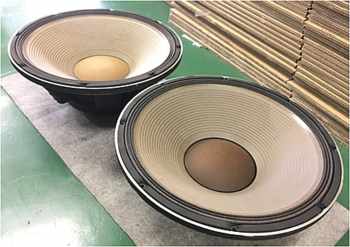

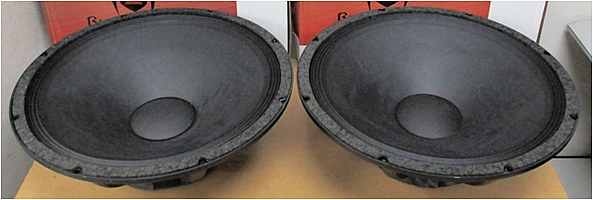

　　　Peavey ４６cmウーファーMODEL1801-8BW を見つけました。　　う～ん、４６cmも良いかも～
　　

　　・早速Ｗｅでこのウーファーの素性を調べてみるとサウンドハウスで１本２万円弱で販売されている「1801-8 LT BW」と
　　　（おそらく）同じものと分かりました。　ＳＲや楽器用の様ですが、魅力的な大きさ(^_^;)、スペック・そして価格です。
　　　　■感度：97dB　
　　　　■周波数特性：35Hz～1kHz
　　　　■重量：8.2kg　　　　　　　　　　　　ご立派です！

　　②－格安の４６ｃｍその２－
　　・殆どPeaveyに傾いた矢先、同じく名古屋のＨＦＤ店でビビリ有りでジャンク扱いながらＮＢ店とほぼ同額のＪＢＬ２２４１Ｈを見つけました。
　　　写真からビビリはエッジの硬化又はガスケットとの干渉と推測しました。　これならリーコーンすることなく修理可能です。
　　　万一リコーンが必要となってもパーツキットが市販されているのでなんとかなるでしょう。

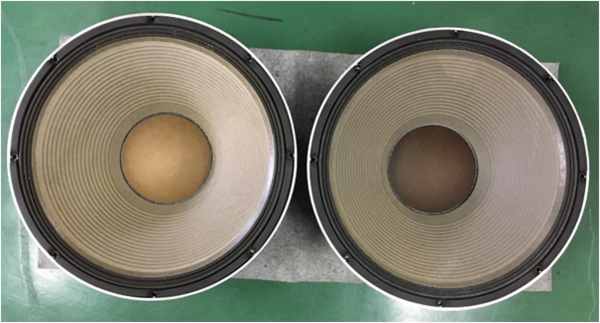

　　　 JBL2241H

　　　センターキャップの色が左右異なりますが価格が価格なのでご愛嬌程度、問題ありません、ウーファーはこれに決めました。
　　　ポイント値引きを併用しPeaveyより５千円程安価に入手できました。

　（２）Ｍｉｄホーン・ドライバー
　 ①－ホーン－
　　・２２４１Ｈの特性からＭｉｄとのクロスは上限１．２ＫＨｚ程度でしょうか、スピーチレンジを可能な限り外すべく１．２ＫＨｚで検討します。

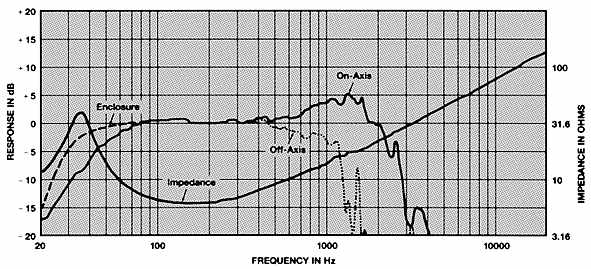

　　　 JBL2241H　F特性

　　・１．２ＫＨｚクロスならドライバーは１ｉｎで十分でしょう、１ｉｎ前提でホーンを探すことにしました。
　　　ＪＢＬなら２３４５が好みです（形が・・σ(^_^;）・・）、安価な出物を物色しましたが見つかりません。

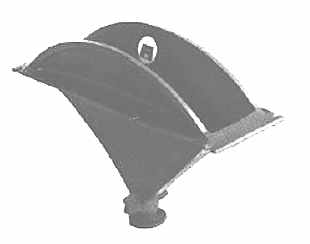

　　　　　　　　　　　　　 JBL2345

　　　ＪＢＬは諦めてウーファーと同時にＨＦＤ店で見つけていた２３４５にそっくりなコーラルＡＨ-５０１を検討することにしました。

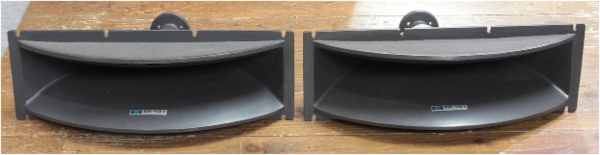

　　　 CORAL AH-501

　　　スペックを調べてみると・・・そっくりです。

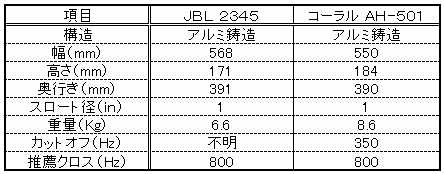

　　　　　　　　　ホーン・スペック

　　・知人に問い合わせたところ「ＡＨ-５０１は丁寧なデッドニング処理でホーン泣きを抑えており、２３４５より解像が良い」との情報を得ました。
　　　外観が良く価格もウーファー程度、これに決めました。

　 ②－ドライバー－

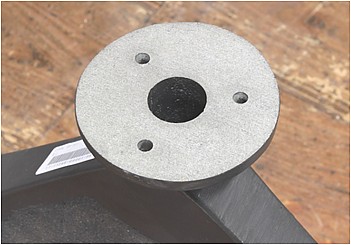

　　・コーラルＡＨ-５０１ホーンのドライバーフランジはＪＢＬ１ｉｎマウント（PCD 57mm/120°φ6.5×3）です。　
　　　　　　　　　　　　　

　　　このマウントに適合するドライバーをざっと調べました。

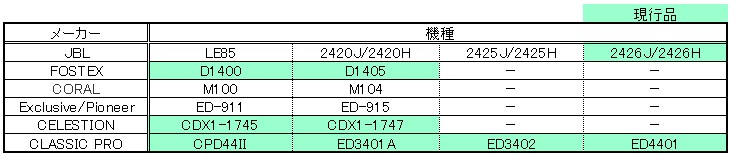

　　　適合ドライバー

　　　・価格はピンキリ、最も安価なCLASSIC PROのED3402は￥２，３８０（サウンドハウス）です。
　　　　　　　　　　　　　クラシックプロ ED3402

この価格ならお遊びで使えます(^-^)v！<(; ^ ｰ^)
　　　・先の知人に問い合わせたところ「ＪＢＬより国産の方が高域まで素直に伸びる、CORALかExclusiveを薦める」との言。
　　　一方で国産は現行のFOSTEXを除きダイヤフラムが入手困難との情報も得ました。
　　　ダイヤフラムの入手性を考慮するとやはりＪＢＬでしょうか、２４２６用から安価なサードパーティー製まで各種出回っています。

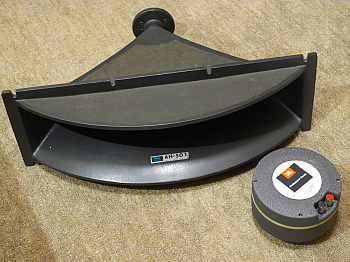

　　　・例によってＷｅｂで安価な出物を探っていると、またしてもＨＦＤ店で美品で比較的安価なＪＢＬ２４２０Ｊを見つけました。
　　　　内部ウレタンスポンジの加水分解によりターミナルビスが腐食している無保証現状品ですが、程度は良く丁寧に扱われた様子です。

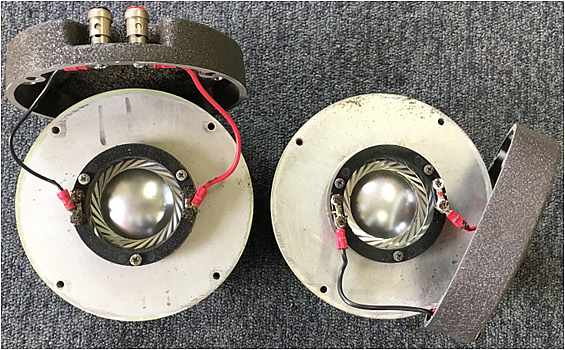

　　　ＪＢＬ２４２０ｊ内部状態

　　　・ダイヤフラムは問題無さそうです。
　　　　ビスは溶解したウレタンスポンジが付着していますが、極端な腐食はなさそう、外して黒染めすれば再使用も可能でしょう。
　　　　ウレタンスポンジは除去して張り替えるだけです。
　　　・家庭レベルの音量なら５００Ｈｚクロスも可能な自由度の高さは大きな魅力です。
　　　　これが一番高価ですが、飛び降りてしまいました(; ^ ｰ^) 。

　　　　＜　製作記その②に続く　＞
