Guitar amp　 なんちゃってChamp製作記 その⑦　　　　　　　　　　　　　　　　    2017.6.24　　　Ｋａｔｏｕ＠ 刈谷
＜　　性能測定　＞
完成したチャンプ
＜　 完成した「なんちゃってＣｈａｍｐ」　＞




ギター アンプ　
＜FENDER Tweed Champ＞


超!!!!有名なギター アンプです。

エ リック・クラプトンが数々の曲を
ツ イードチャンプ
で 録音しビッグヒットを生み出したことで
知られる小型アンプです。

＜体力測定＞
＜　周波数特性　＞

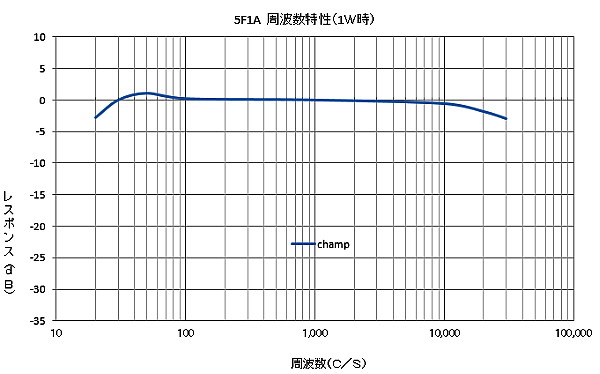

周波数特性
　　  　






仕上がり周波数特性は１８～３０Ｋc/s＠－３ｄＢとなりました。
春日無線の出力トランス「ＯＵＴ５４Ｂ－５７」は評判通り優秀。

５０c/s付近で僅かに（１．１ｄＢ）盛り上がっています。
出力管６Ｖ６ＧＴのカソード・パスコン容量が小さいためと
思われます。　オーディオアンプにも適応できそうです。
＜　入出力特性　＞

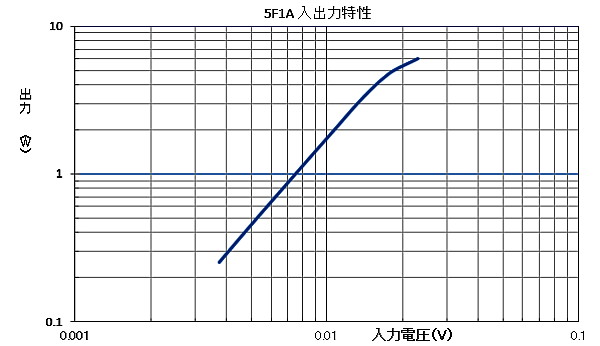

入出力特性





最大出力は約５Ｗとなりました。

４．５Ｗ位から徐々に波形の頂点が詰まってきます。
ここから歪ゾーンに入り７Ｗ位まで伸びます。

＜改良＞
　  ・フルボリューム付近ではハムノイズが聞こえます。
　　 オリジナルに対しＢ電源チョークコイルを追加していますが、やはり演奏の合間ではそれと分かります。
　　 依頼者の Ｉ　さんから「エレアコで用いたいのでもっと低減したい」と依頼されました。

　  ・ハムの原因は初段管のヒーターノイズです。　千倍強増幅する回路に交流点火では避けられません、
　　 直流点火に変更することにします。

　  ・既存トランスのヒーター巻き線（６．３Ｖ ０．７Ａ）をブリッジ整流すれば簡単ですが、電流容量が約６０％（０．４２Ａ）に
　　低下するため使えません。そこで秋月電子のスイッチング式ＡＣアダプタ「ＧＦ１２－ＵＳ０６１８」（６Ｖ１．８Ａ）を用いることにします。

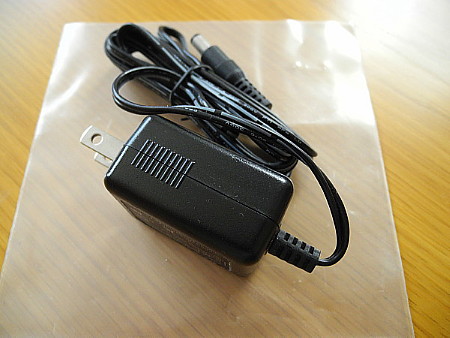

　　6Vアダプター　中華モノなので実容量は表示１/２位でしょう・・ヾ(^-^;)
　　 このＡＣアダプターをシャーシ内に組込み（接着）、ヒーター配線を繋ぎ替えます。

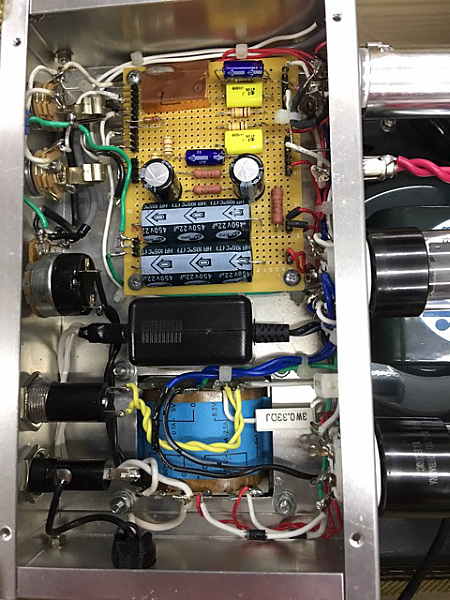

　　取付け状況　 Ｉ　さんのブログから借用した画像です(＾-＾；)

　  ・結果、フルボリュームでもハム音は皆無になりました。　チャンプユーザーはお試しあれ！
　　 ＜これで完成です！＞
