Guitar amp　 なんちゃってChamp製作記 その⑤　　　　　　　　　　　　　　　　    2017.4.9　　　Ｋａｔｏｕ＠ 刈谷
＜アンプ部の製作（Part2 配線・仮組付け）＞
アンプユニット（粗組状態）
＜　 スピーカーバッフルとアンプを仮組みしたエンクロージャー　＞




ギターアンプ　
＜FENDER Tweed Champ＞


超!!!!有名なギター アンプです。

エ リック・クラプトンが数々の曲を
ツ イードチャンプ
で 録音しビッグヒットを生み出したことで
知られる小型アンプです。

＜オリジナル・アンプ部＞
　　　【 チャンプ・アンプ部 】
　 　配線完了状態
　　・チャンプアンプの特徴はＣＲ素子を一枚の基板に集約している点です。
　　・電解コンデンサーは時代を感じるチュープラタイプ、カップリングコンデンサーはオイルペーパーです。

＜基板の製作＞
　　・本機は基本完コピですが、抵抗・コンデンサー類は当時と同じものが入手できません。
　　　オリジナルをベースに現代の部品に見合ったサイズ・構造にモデファイすることにします。

　　・基板は穴開きユニバーサルとし、引出端子としてピンヘッダーを採用します。
　　　電解コンデンサーは現代の片リード型、抵抗は金属皮膜を用います。
　　　カップリングコンデンサーは音質と耐久性からシヅキのフィルムとします。
　　　※Ｂ電源πフィルターコンデンサー２個は手持ちのチュープラ型を採用します。
　　　オリジナルに少しは似せるため保存品最後の２個を放出することにしました。
　　取付け用Ｌアングル　　オリジナルを参考にレイアウトを検討します。

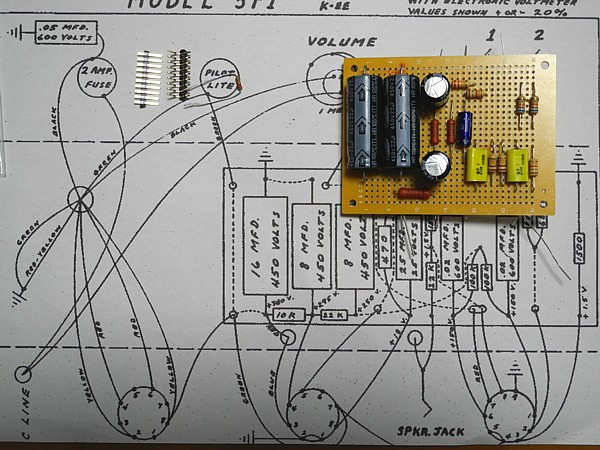

　　完成した基板　　基板が完成しました。

＜基板組込み・配線＞
　　・先ず基板を組込んでから配線します。
　　　配線材はUL1007を用いました。
　　　ヒーターはAWG20青、交流高圧部はAWG22黄、直流高圧部はAWG22赤、その他はAWG22白、アース回路はAWG20緑を使いました。
　　　一部φ０．５錫メッキ線を用いています。
　　基板組込み・配線　　配線完了状態です。

＜仮組立て＞
　　・試運転を行うため、アンプユニットとスピーカーをエンクロージャーに仮組みすることにしました。
　　　先ず未着手のバッフル板を加工します。

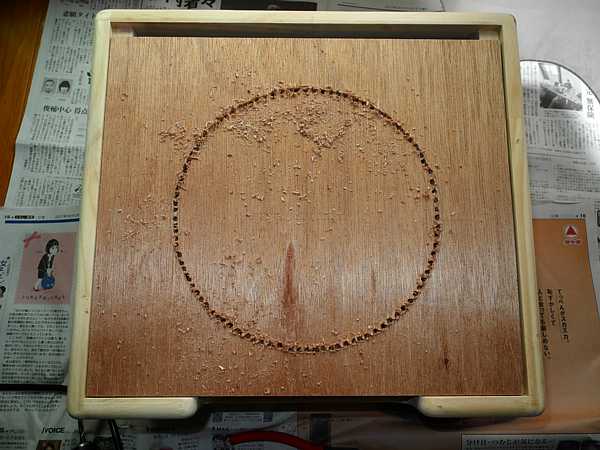

　　バッフル穴開け　　φ４ドリルでエンヤットット・・（汗）。

　　・ヤスリで整形しスピーカー固定用の皿ねじを取付けます。

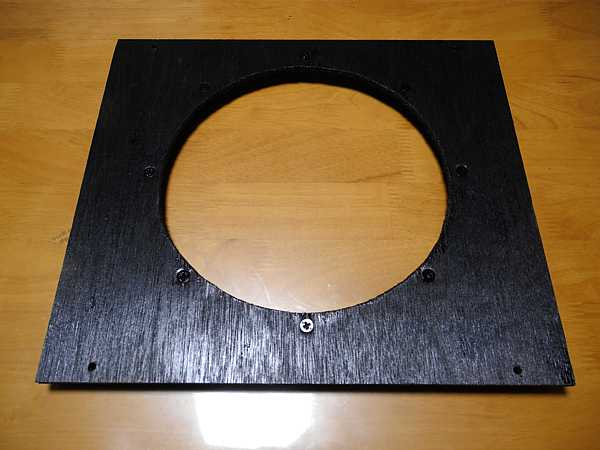

　　バッフル完成　　サランネットを美しく見せるため黒塗装します。

　　・試運転のためアンプユニットをエンクロージャーに仮組みします。
　　　本機は普通のアンプの様に水平置きで使用できません。
　　　直熱整流管５Ｙ３のヒーターが水平配置になるためです。

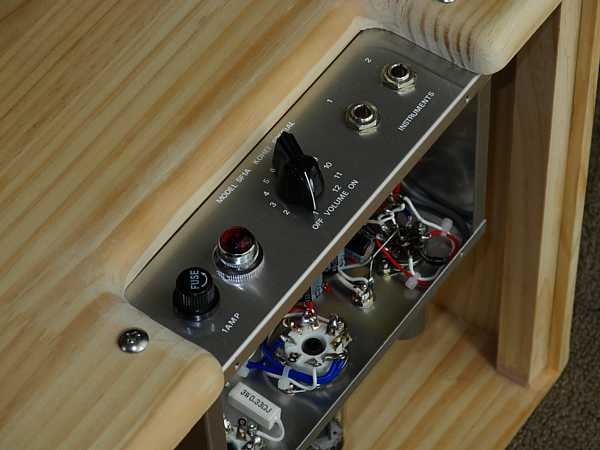

　　アンプ部の仮組み　　取付け方法の工夫で強く締めても歪みません。

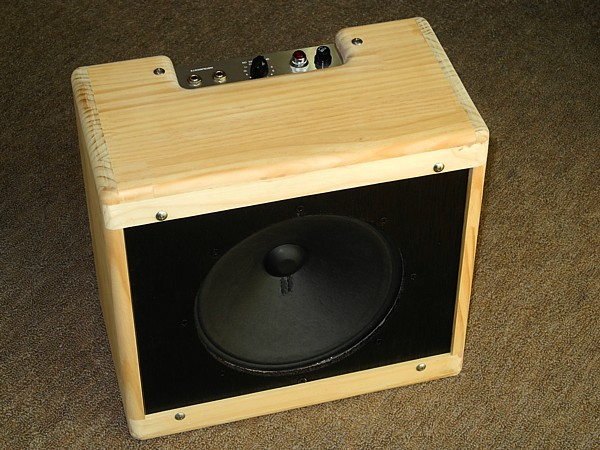

　　・アンプユニット、スピーカー仮組み状況。
　　　問題なく組み上がりました。
　　リヤビュー　　リヤバッフルはツイード貼り後に取付けます。

　　・この後は通電・試運転・測定を行います。
　　　並行してエンクロージャーにツイード生地を、スピーカーバッフルにサランネット貼りを行います。

　　　＜　製作記そ の⑥に続く　＞
            －次回はエンクロージャーの製作　Ｐａｒｔ２を予定しています－
