　 Guitar amp　なんちゃってChamp製作記その③　　　　　　　　　　　　　　　　 2017.3.8　　　Ｋａｔｏｕ＠刈谷

＜エンクロージャーの製作（Part1 木部）＞
エンクロージャー（木部）

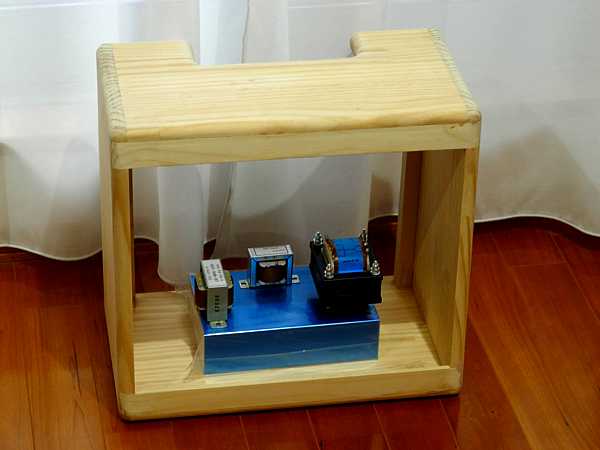

＜　木部ほぼ完成状態のエンクロージャーとトランス群　＞

ギターアンプ　
＜FENDER Tweed Champ＞

超!!!!有名なギターアンプです。

エリック・クラプトンが数々の曲を
ツイードチャンプ
で録音しビッグヒットを生み出したことで
知られる小型アンプです。

＜外観上の特徴と対応＞

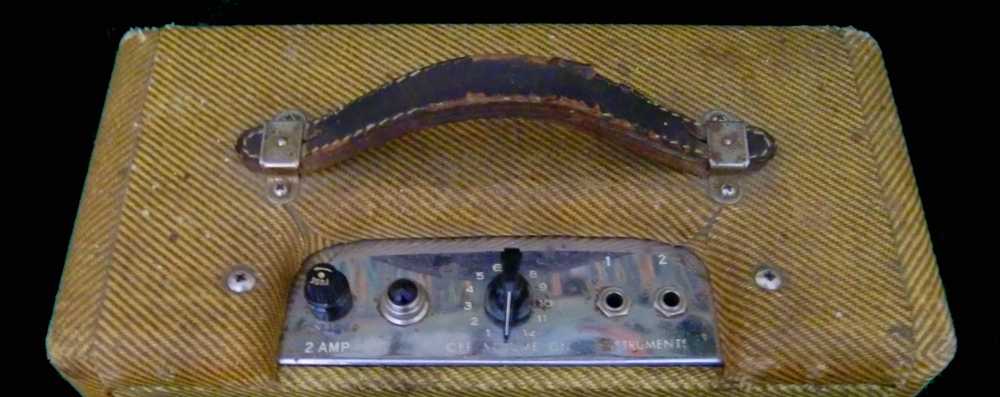

　　　【オリジナルツイードチャンプの外観】　　ツイードチャンプのコーナーＲ

　　・ツイードチャンプの特徴は良く知られている通り薄黄色の厚く粗いツイード貼りと各コーナーの大きなＲ（Ｒ１２．７）です。
　　　仕様向上・改善以外は完コピ目標ですから、この２点は絶対に外せません。

　　・ツイード生地は「ギャレットオーディオ」さんで純正品！⌒Ｙ⌒！が販売されていることが分かりましたのでここから入手します。

　　・Ｒ加工は外Ｒだけなら手元の鉋とサンダーで行けますが、コントロール部の内Ｒは無理です。
　　　木工プロのＮ氏に相談したところ「パイン材ならトリマーで行ける、Ｒ１２．７のビットはモノタローで格安なものが売られている」
　　　とアドバイスいただきました。　トリマーは友人から借用しビットはモノタローで購入することにします。

友人からトリマーを借用しました。
初めて使ってみます（怖）。

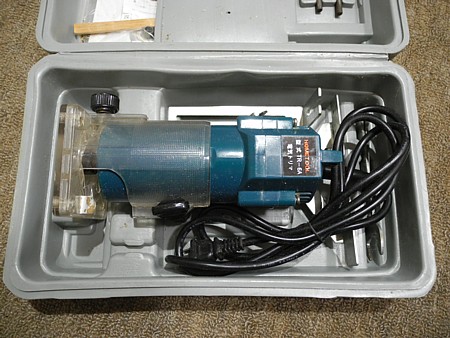

借用したトリマー

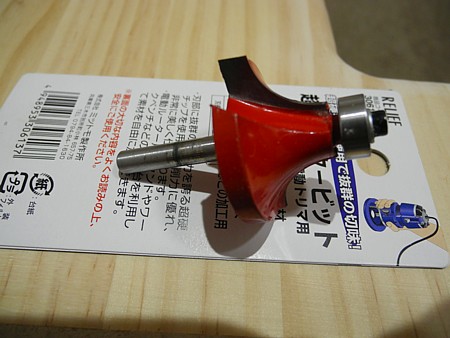

ビットはモノタローで購入しました。
格安ですが超硬チップロー付けカッターです。

＜材質の検討＞
　　・エンクロージャーにはＭＤＦ材が良く用いられますが、可搬で室外持出しが予想されるギターアンプでは水濡れ懸念があり除外しました。
　　・合板は強度は高いですが、コーナーＲの加工で欠けやむしれが発生し易く美しく加工できません。
　　・パイン材は加工性が良く軽量ですが、強度は前者に劣ります。
　　・可搬アンプなので多少の衝撃に耐える強度は必須ですが、板厚１８ｍｍであり小型の箱なのでパイン材でも十分と判断しました。
　　・枠板はホームセンターで販売されている１８００×２５０×１８ｔのラジアタパイン集成材を用いることにします。
　　・バッフル板を受ける部材は３０×６ｔの無垢松材とし、バッフル板と背面板には５．５ｍｍのベニア合板を用いることにしました。

＜板材の切断＞
　　・予め板取図を作成しておき、板を買ったホームセンターのパネルソーで切ってもらいました。
箱構造及び寸法は製作記①中の図面通りです。

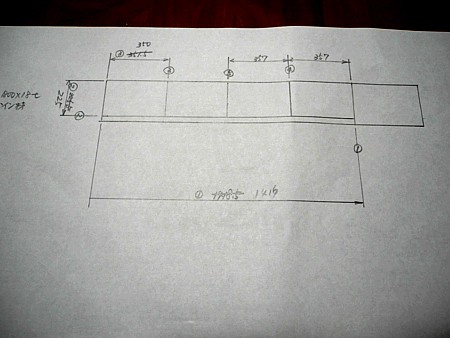

＜板取図＞

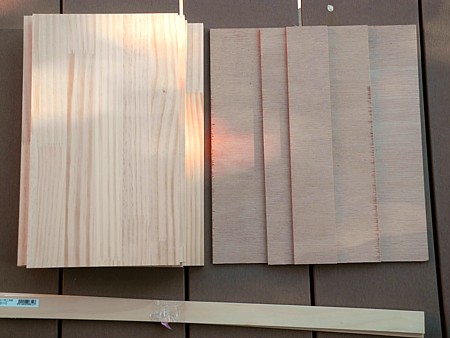

＜切断してもらった板材＞

　　　余談　：　係の方に板取図を見せると「申し訳ないですが刃の端面が切断線になる様に作図してください」と言われました。
　　　作成した板取図は刃（幅３ｍｍ）の中心が切断線となる様作図していましたが、パネルソーの現物を見ると板材の端から刃の端までの距離を
　　　スケール目盛で設定する構造になっていました。
　　　刃の中心で切断するには係の方が図中の数値を適宜１．５ｍｍ補正する必要があり、なるほど無理と分かりました。　　
　　　その場で図中の数値を刃中心から刃端面に変更し無事切断して頂くことができました（汗）。

＜枠板の組立＞
　　・枠板の接合面に木工ボンドを塗りスコヤで直角を確認しながら旗金で押え接着します。
　　接着完了した枠板

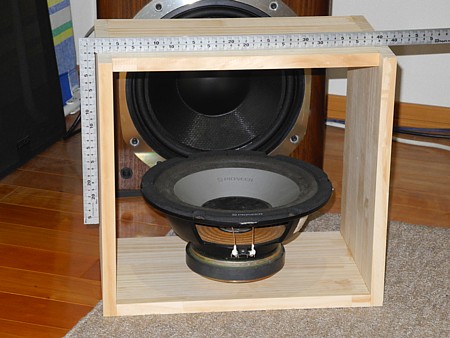

　　接着が完了した枠板（スピーカーは寸法比較用の２５ｃｍ）

＜箱の加工＞
　　・前面斜面加工
　　　側板の前面は垂直では無く８０°の斜面です。　これもチャンプの特徴です。
　　　ホームセンターでは斜め加工を受けてくれませんので鉋で削ることにします。

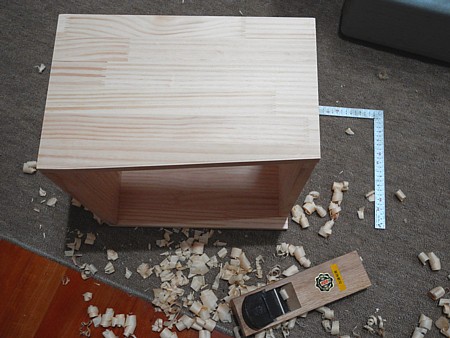

＜鉋で斜面加工＞

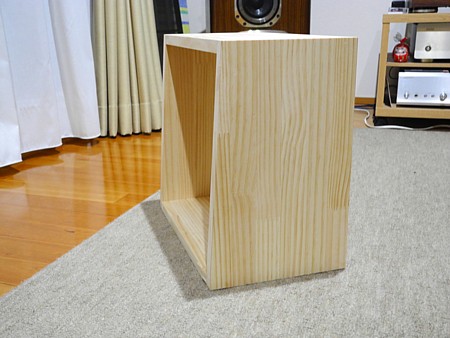

＜斜め加工完了！＞

　　・バッフル受け板の組込み加工
　　　バッフル受け板を嵌め込む溝をトリマーで加工し受け板を接着します。
　　　切削方向は必ずアップカットです。　ダウンカット方向では刃が食付きトリマーが走ってしまい危険です（怖）。

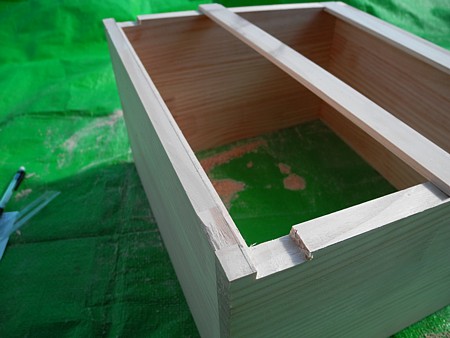

＜受け板溝の加工＞

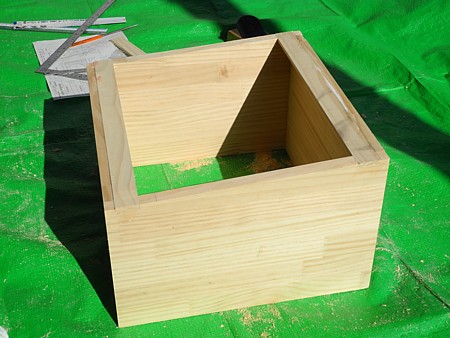

＜受け板の嵌込み・接着＞

　　・外周部Ｒ加工
　　　トリマーで外周部のＲ１２．７を加工します。
　　　１パスでは反動が強くビビリが出るので切込みを３段階に分割し３パス加工しました。
　　　こちらも切削方向は勿論アップカットです、！ダウンカットは超危険！。

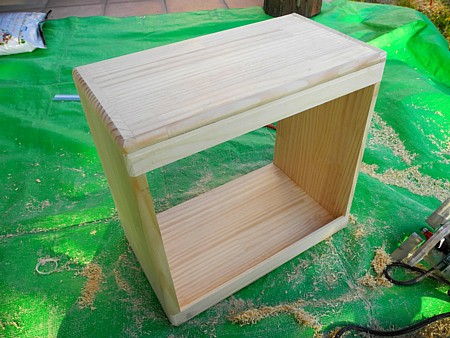

＜外周Ｒ粗加工状況（１パス目）＞

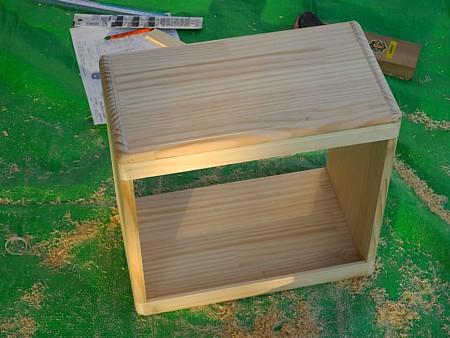

＜外周Ｒ仕上がり状況（３パス目）＞

　　・コントロール部の切出し
　　・先ずφ２５のマルチホルソーで２カ所穴開けし弓のこ刃で切抜きます。

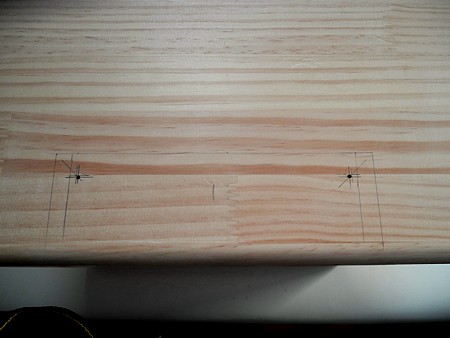

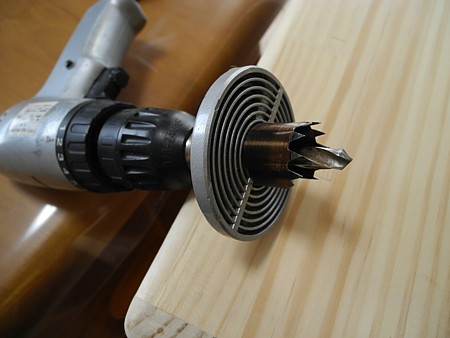

＜切欠き部をけがきます＞	＜マルチホルソーで角Ｒ部を抜きます＞

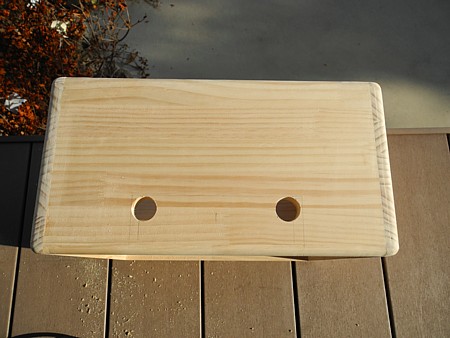

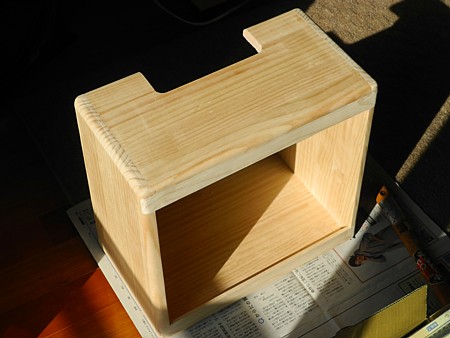

＜角Ｒ部抜き完了状態＞	＜切抜き完了状態＞

　　・コントロール部Ｒ加工
　　　トリマーでＲ１２．７を加工します。　こちらも３パスで加工します。
　　　後面Ｒはトリマーが使えないのでヤスリで手仕上げします。

＜トリマーによるＲ加工＞

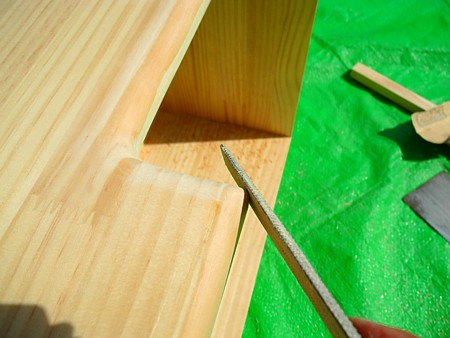

＜手仕上げＲ加工＞

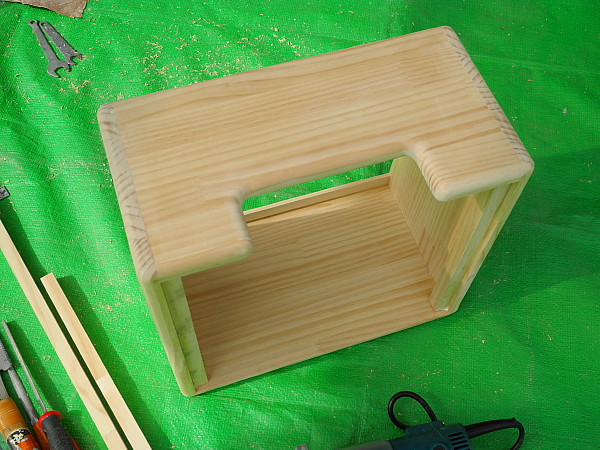

　　・背面板取付け部材取付け
　　　１８×２１材を取付け木工加工完了です。　
　　　（バッフル板とアンプ本体取付け穴は追って加工します）

　　・この後はいよいよツイード生地の貼付けとバッフル加工です。　ですが、その前にアンプ本体を進めることにします。

　　　＜　製作記その④に続く　＞
            －次回はアンプ本体の製作Part１を予定しています－
